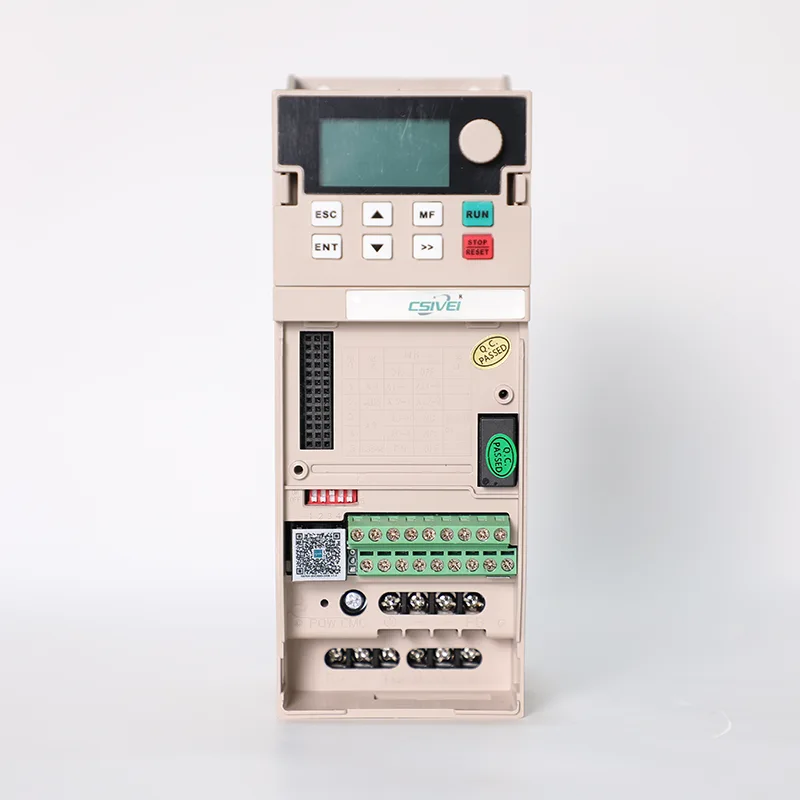

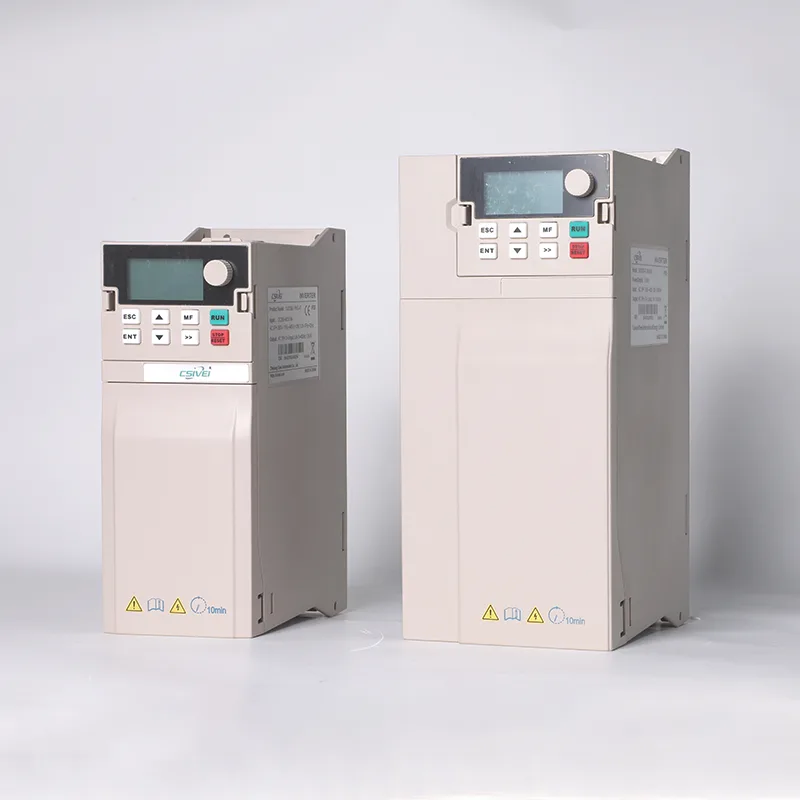

Ang mataas na pagganap ng pabrika ng CSIVEI na 1 Phase in 3 Phase Out 11kw Pump Inverter ay isang compact, high-efficiency solution para sa three-phase solar pumping system. Isinasama nito ang mga algorithm ng MPPT na may hanggang 99% na kahusayan sa pagsubaybay, na nagpapagana ng direktang koneksyon sa mga solar array na walang mga baterya. Sinusuportahan ng drive ang parehong V/F at vector control, na tinitiyak ang maayos na pagsisimula ng pump kahit na sa ilalim ng mababang irradiance. Kasama sa mga built-in na function ng proteksyon ang over-voltage, under-voltage, over-current, dry-run, at pipe burst detection. Ang IP20 enclosure ay nagbibigay-daan sa magkatabing pag-mount. Tamang-tama para sa maliit na patubig sa sakahan, mga fountain sa hardin, at paglipat ng tubig sa mga malalayong lugar. Naghahatid ang CSIVEI ng maaasahang pagganap na may madaling pag-commissioning.
| MODELO | 1 Phase in 3 Phase Out 11kw Pump Inverter |
| Input na boltahe | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Na-rate na dalas | 50/60Hz |
| Saklaw ng dalas | ±5%（47.5~63Hz） |
| Output Voltage | 0-Output Voltage |
| Dalas ng Output | 0.1~500Hz |
| Pinakamataas na dalas | Kontrol ng vector：0~500Hz |
| Kontrol ng V/F：0~500HZ | |
| dalas ng carrier | 0.8KHz~8KHz |
| Ang dalas ng carrier ay maaaring awtomatikong iakma ayon sa mga katangian ng pagkarga | |
| Resolusyon ng dalas ng input | Digital na setting: 0.01Hz |
| Setting ng simulation：Maximum frequency x 0.025% | |
| Paraan ng Pagkontrol | SVC Open-loop vector control |
| V/F Open-loop na kontrol sa bilis | |
| Pagsisimula ng metalikang kuwintas | 0.5Hz/150%(SVC) |
| Saklaw ng bilis | 1:100(SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5%(SVC) |
| Labis na kapasidad | 150%Na-rate na kasalukuyang：60s，170%Na-rate na kasalukuyang：12s，190%Na-rate na kasalukuyang：1.5s |
| Pagtaas ng Torque | Awtomatikong Torque Boost; Manu-manong torque boost: 0.1%~30.0% |
| V/F curve | Tatlong paraan：1.Linear；2.Multifocal；3.Power-type na V/F curve |
| Paghihiwalay ng V/F | 2 paraan：Ganap na nakahiwalay；Semi-detached |
| Pagpapabilis at Pagbawas ng Kurba | Mga pamamaraan ng linear o S-curve na acceleration at deceleration. Dalawang uri ng acceleration at deceleration times, na may time range na 0.0~6500.0s |
| Pagpepreno ng DC | DC braking frequency：0.00Hz~Maximum frequency |
| Oras ng pagpepreno：0.0s~36.0s | |
| Kasalukuyang halaga ng pagpapatakbo ng preno:0.0%~100.0% | |
| Kontrol ng pag-jog | Saklaw ng dalas ng pag-jog: 0.00Hz hanggang sa pinakamataas na dalas. Pagbilis ng pag-jog at oras ng pagbabawas ng bilis: 0.0s hanggang 6500.0s |
| Built-in na PID | Maaari itong maginhawang makamit ang isang proseso ng control closed-loop control system |
| AVR | Kapag nagbago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang isang pare-pareho ang boltahe ng output. |
| Paglilimita at Kontrol ng Torque | Awtomatikong nililimitahan ng "Excavator" ang torque sa panahon ng operasyon upang maiwasan ang madalas na overcurrent trip |
Dinisenyo para sa suplay ng tubig ng komunidad sa kanayunan, pinapagana ng VFD na ito ang mga pump na nag-aangat ng tubig mula sa mga borehole, ilog, o mga reservoir patungo sa mga matataas na tangke ng imbakan o direktang mga network ng pamamahagi. Awtomatikong gumagana ang system: kapag sapat ang solar power, pupunuin ng bomba ang tangke; kapag puno na ang tangke, papasok ang drive sa sleep mode, pinapanatili ang mekanikal na buhay. Tamang-tama para sa mga kiosk ng tubig sa nayon, mga sistema ng tubig sa paaralan, at supply ng klinikang pangkalusugan. Tinitiyak ng built-in na PID ang patuloy na presyon sa mga nakataas na tangke, habang ang MPPT algorithm ay kumukuha ng maximum na kapangyarihan mula sa mga solar panel kahit na sa maulap na araw. Ang solusyon na ito ay nagbibigay ng malinis, murang tubig para sa pag-inom at sanitasyon nang walang pagdepende sa diesel o grid.
Ang pagprotekta sa bomba mula sa pinsala ay kritikal sa solar water system. Kasama sa CSIVEI 1 Phase in 3 Phase Out 11kw Pump Inverter ang isang komprehensibong hanay ng mga proteksyong partikular sa pump:
● Proteksyon sa dry-run – sinusubaybayan ang current, power, o opsyonal na flow sensor; ihihinto ang pump kapag naubos na ang pinagmumulan ng tubig at awtomatikong muling sumusubok pagkatapos ng isang settable interval.
● Pipe burst / low flow detection – nakakakita ng biglaang pagbagsak ng kasalukuyang tubo na nagpapahiwatig ng pagkaputol o pagtagas ng tubo, nagsasara upang maiwasan ang pagbaha.
● Sobra-current at overload na proteksyon – pinipigilan ang pump mula sa sobrang pag-init dahil sa buhangin, scaling, o pagkabigo ng bearing.
● under-voltage at over-voltage shutdown – pinoprotektahan ang drive at motor mula sa hindi matatag na solar input.
● Anti-reverse irrigation – kapag huminto ang pump, makokontrol ang check valve para maiwasan ang backflow ng tubig na nagpapaikot ng motor pabalik.
Ang mga proteksyong ito ay nagpapahaba ng buhay ng bomba, binabawasan ang mga pagbisita sa pagpapanatili, at nagbibigay ng maaasahang paghahatid ng tubig sa mga malalayong solar installation.
Q1: Ang drive ba na ito ay may built-in na Wi-Fi o cellular para sa malayuang pagsubaybay?
A: Ang drive ay may RS485 Modbus RTU port. Para paganahin ang wireless na pagsubaybay, magdagdag ng external na gateway (hal., CSIVEI CloudBox) na kumokonekta sa pamamagitan ng Wi‑Fi, Ethernet, o 4G. Ang gateway ay nag-a-upload ng data sa CSIVEI Cloud o mga third-party na platform.
T2: Maaari ko bang patakbuhin ang pump nang direkta mula sa mga solar panel na walang baterya?
A: Oo. Ang CSIVEI 1 Phase in 3 Phase Out 11kw Pump Inverter ay idinisenyo para sa direktang solar-to-pump na operasyon. Gumagamit ito ng MPPT upang i-convert ang variable DC mula sa mga panel sa stable AC para sa pump. Awtomatikong magsisimula ang drive kapag lumampas ang solar power sa threshold ng pump at humihinto kapag hindi sapat, pinoprotektahan ang motor.
Q3: Kailangan ko ba ng DC breaker sa pagitan ng mga panel at drive?
A: Oo, ang DC rated circuit breaker o fused disconnect ay sapilitan para sa kaligtasan at pagsunod sa code. Inirerekomenda ng CSIVEI ang isang 2‑pole DC breaker na may sukat na 1.25x ang maximum na kasalukuyang DC.
Q4: Paano ko itatakda ang constant pressure mode?
A: Ikonekta ang isang 4‑20mA pressure transmitter sa analog input AI1. Itakda ang parameter na P.00 = 1 (PID mode). Pagkatapos ay itakda ang target na presyon sa P.77 (engineering units). Aayusin ng drive ang bilis ng pump para mapanatili ang pressure na iyon anuman ang solar variation.
Q5: Ano ang inaasahang habang-buhay ng solar VFD na ito?
A: Sa wastong pag-install (malinis, tuyo, sa loob ng mga limitasyon sa temperatura), ang drive ay karaniwang tumatagal ng 10‑15 taon. Ang mga electrolytic capacitor ay mas mabilis na tumatanda sa mainit na kapaligiran – ang pagpapanatiling mababa sa 40°C ay nagpapahaba ng buhay. Maaaring kailanganin ng cooling fan ang palitan tuwing 5‑7 taon.
Ang sistema ay tumatakbo nang walang pagkakamali sa loob ng 3 taon, na nagbabago sa kalusugan ng komunidad at aktibidad sa ekonomiya.
