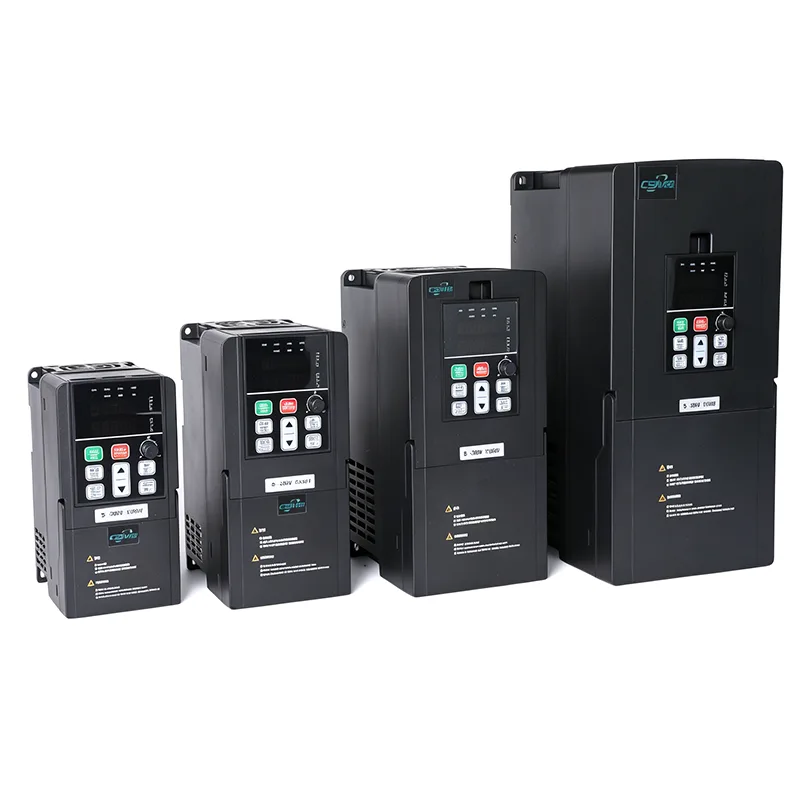

15HP 11kw VFD Frequency Drive Pump VFD

Kabilang sa mga pangunahing tampok ang mataas na kapasidad ng overload, built-in na DC reactor para sa harmonic mitigation, maraming interface ng komunikasyon, at na-configure na pagpapalawak ng I/O. Tinitiyak ng heavy-duty na enclosure na may reinforced cooling system ang maaasahang operasyon sa mga kapaligirang pang-industriya na may mataas na temperatura.

Pinagsasama-sama ang mga kakayahan sa pagtitipid ng enerhiya na may mga tampok na matalinong proteksyon, ang CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD ay nagma-maximize sa oras ng pag-andar ng system at kahusayan sa pagpapatakbo para sa mga application na may malalaking kapangyarihan.

Mga Pangunahing Parameter at Pagtutukoy

Mga Karaniwang Aplikasyon

Ang CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD ay naghahatid ng mahusay na pagganap para sa mabibigat na kagamitang pang-industriya na nangangailangan ng patuloy na operasyon:

●  Malalaking bomba – pangunahing supply ng tubig pump, pang-industriya na cooling pump

●  Industrial fan – bentilasyon ng minahan, mga fan ng planta ng semento, tagakolekta ng alikabok

●  Mga Compressor – malalaking air compressor, nitrogen compressor

●  Mga Mixer – mga concrete mixer, chemical reactor, pulp mixer

●  Mga Centrifuges – sugar centrifuges, oil centrifuges, decanter

Sa reinforced cooling at harmonic mitigation feature, tinitiyak nito ang maaasahang operasyon sa malupit na kapaligiran.

Matatag na Proteksyon at Maaasahan

Binuo upang makayanan ang hinihingi na mga pang-industriyang kapaligiran, ang serye ng CSIVEI VFD ay nagsasama ng maraming mekanismo ng proteksyon upang matiyak ang tuluy-tuloy na operasyon at pinahabang buhay ng serbisyo.

Comprehensive Motor Protection - Kasama sa pinagsamang proteksyon ang sobrang boltahe, kulang sa boltahe, sobrang kasalukuyang, sobrang temperatura, pagkawala ng bahagi, at proteksyon ng short circuit. Awtomatikong bumibiyahe o nililimitahan ng drive ang output upang maiwasan ang pinsala sa drive at sa konektadong motor.

Thermal Management – ​​Inaayos ng matalinong kontrol ng fan ang paglamig batay sa panloob na temperatura at mga kondisyon ng pagkarga, pinapaliit ang ingay at pinapahaba ang buhay ng fan. Nagtatampok ang mga high-power na modelo ng mga pinatibay na disenyo ng heatsink para sa pinahusay na thermal dissipation.

Proteksyon sa Kapaligiran – Karaniwang IP20 enclosure na angkop para sa pag-install ng control panel. Ang opsyonal na IP40/IP54/IP66 na mga enclosure ay magagamit para sa mga aplikasyon sa maalikabok, mahalumigmig, o wash-down na kapaligiran. Ang conformal coating sa mga PCB ay nagbibigay ng karagdagang proteksyon laban sa moisture at contaminants.

Built-in na EMC Filter – Kasama sa mga piling modelo ang isang integrated electromagnetic compatibility filter, pinapasimple ang pagsunod sa CE at iba pang mga pamantayan ng EMC at binabawasan ang mga gastos sa pag-install.

Mga FAQ

Ano ang pagkakaiba sa pagitan ng V/F control at vector control?

Ang kontrol ng V/F ay nagpapanatili ng isang nakapirming ratio ng boltahe-sa-dalas. Ito ay mainam para sa mga fan, pump, at pangkalahatang mga application kung saan ang tumpak na kontrol sa bilis ay hindi kritikal. Ang kontrol ng vector ay naghihiwalay sa flux at torque para makontrol mo ang mga ito nang nakapag-iisa—na nagbibigay sa iyo ng mas mataas na panimulang torque (hanggang 150% sa 0.5Hz) at mas mahusay na katumpakan ng bilis. Ang sensorless vector ay hindi nangangailangan ng isang encoder; ginagawa ng closed-loop vector, at itinutulak nito ang katumpakan ng bilis sa 0.1%. Karamihan sa mga drive ng CSIVEI ay sumusuporta sa pareho, kaya maaari kang pumili kung alin ang akma sa iyong aplikasyon.

Paano ko pipiliin ang tamang VFD para sa aking motor?

Ilang bagay na dapat isaalang-alang:

●  Power ng motor—dapat tumugma ang VFD o bahagyang mas malaki kaysa sa rating ng motor.

●  Input na boltahe—single-phase 230V o three-phase 400V, tiyaking tumutugma ito sa iyong supply.

●  Uri ng pag-load—karaniwang kailangan ng mga palaging torque load tulad ng mga conveyor o extruder ang VFD na may sukat na 100–120% ng lakas ng motor. Ang mga variable na torque load tulad ng mga fan at pump ay kadalasang maaaring gumamit ng VFD na tumutugma sa lakas ng motor, at nakakatipid ka ng enerhiya.

●  Kapaligiran—para sa maalikabok, mahalumigmig, o panlabas na mga lokasyon, pumunta para sa mas mataas na IP rating (IP40, IP54, IP66) o ilagay ang drive sa isang protektadong enclosure.

●  Komunikasyon—kung kailangan mong makipag-usap sa isang PLC o SCADA, tingnan kung sinusuportahan ng drive ang iyong protocol (Ang Modbus RTU ay karaniwan; ang Profibus, Ethernet/IP, atbp. ay opsyonal).

●  Mayroon ding sizing tool at tech support ang CSIVEI kung gusto mo ng pangalawang opinyon.

Maaari ba akong gumamit ng single-phase input VFD na may tatlong-phase na motor?

Oo. Ang single-phase 230V drive ng CSIVEI ay kumukuha ng single-phase input at output na three-phase power sa motor. Ito ay isang pangkaraniwang setup kapag single-phase power lang ang available ngunit gusto mo ang kahusayan at pagiging maaasahan ng isang three-phase na motor. Siguraduhin lamang na ang boltahe ng motor ay tumutugma sa output ng drive—230V three-phase.

Kailangan ko ba ng panlabas na risistor ng pagpepreno?

Ito ay depende. Kung kailangan mo ng mabilis na pagbabawas ng bilis o ang load ay may mataas na inertia—tulad ng mga centrifuges, crane, hoists, o winders—kung gayon, oo, kakailanganin mo ng isa. Sa mga drive na may internal braking unit, pinangangasiwaan ng resistor ang regenerative energy upang maiwasan ang mga over-voltage fault at paikliin ang mga oras ng paghinto. Para sa mga fan at pump na may mas mabagal na deceleration, maaari mo itong laktawan.

Anong mga protocol ng komunikasyon ang sinusuportahan?

Lahat ng CSIVEI drive ay may Modbus RTU sa RS485 bilang pamantayan. Available ang mga opsyonal na module para sa Profibus DP, Profinet, Ethernet/IP, CANopen, at DeviceNet. Hinahayaan ka nitong isama sa mga pangunahing PLC at SCADA system para sa malayuang pagsubaybay, pagbabago ng parameter, at sentralisadong kontrol.

Paano ko ise-set up ang drive sa unang pagkakataon?

Ang mga CSIVEI drive ay may Quick Start Wizard na gagabay sa iyo sa mga mahahalagang bagay sa loob ng ilang minuto:

Ilagay ang data ng nameplate ng motor (power, boltahe, kasalukuyang, frequency, RPM), pumili ng macro ng application (Fan/Pump, Conveyor, Constant Torque), itakda ang mga oras ng accel at decel, piliin ang frequency source (keypad, analog input, komunikasyon), at magpatakbo ng auto-tuning para ma-optimize ang kontrol ng motor. Nasa manual ang lahat ng detalye, at ang keypad ay naaalis para mapapatakbo mo ito nang malayuan kung kinakailangan.

Anong mga proteksyon ang binuo sa drive?

Kasama sa mga CSIVEI drive ang isang solidong hanay ng mga proteksyon: over-voltage, under-voltage, over-current, short circuit, over-temperature (heatsink), phase loss sa input o output, at motor overload (electronic thermal overload, I²t). Nakakatulong ang mga ito na mapanatiling maaasahan ang mga bagay at mapahaba ang buhay ng kagamitan.

Maaari ba akong magpatakbo ng maraming motor mula sa isang VFD?

Oo, maaari kang magpatakbo ng maraming motor nang magkatulad mula sa isang drive, hangga't: ang kabuuang kasalukuyang draw ay nananatili sa loob ng rating ng output ng drive, ang bawat motor ay may sarili nitong thermal overload na proteksyon, at gumagamit ka ng V/F control (hindi inirerekomenda ang vector control para sa mga multi-motor setup). Karaniwan ito para sa mga fan array, conveyor section, o pump station kung saan tumatakbo ang mga motor sa parehong bilis nang magkasama.

Paano ko i-troubleshoot ang mga karaniwang pagkakamali?

Ang drive ay nagpapakita ng mga fault code sa keypad para sa mabilis na pagsusuri:

●  OC (over‑current) – tingnan kung may shorts, mga isyu sa winding ng motor, o masyadong maikli ang oras ng accel

●  OV (over‑voltage) – tingnan ang braking resistor (kung ginamit) o ​​masyadong maikli ang oras ng decel

●  UV (under‑voltage) – suriin ang input power at wiring

●  OH (over-temperature) – tingnan ang cooling fan, ambient temperature, at mounting clearance

●  OL (overload) – suriin ang karga ng motor, dagdagan ang oras ng pag-access, o isaalang-alang ang pagpapalaki ng drive

Ang manual ay may isang buong fault code table na may mga detalyadong hakbang. Kung may mali pa rin, makakatulong ang CSIVEI tech support.

Paano nakakatipid ng enerhiya ang VFD?

Para sa mga variable na torque load tulad ng mga fan at pump, ang kapangyarihan ay sumusunod sa mga batas ng affinity—ito ay proporsyonal sa cube ng bilis. Ang pagbaba ng bilis ng 20% ​​ay nagbabawas sa paggamit ng enerhiya ng halos 50%. Ang tampok na Automatic Energy Optimization (AEO) ay binabawasan ang boltahe upang tumugma sa aktwal na pagkarga para sa karagdagang pagtitipid. Pinapatay din ng Sleep Mode ang motor sa panahon ng mababang-demand, na inaalis ang idle power draw.

Ano ang karaniwang habang-buhay ng isang VFD, at paano ko ito papanatilihin?

Sa wastong pag-install at kundisyon, ang isang VFD ay maaaring tumagal ng 10–15 taon. Pangunahing pagpapanatili: panatilihing malinis ang enclosure—napapatay ng dust buildup ang kahusayan sa paglamig; suriin ang mga cooling fan (karaniwang tumatagal ng 3-7 taon; palitan kung maingay o nabigo); siyasatin ang mga DC bus capacitor—nakakatanda ang mga ito sa oras at temperatura—kung ang drive ay naimbak sa loob ng dalawang taon, reporma ang mga takip bago paandarin; subaybayan ang temperatura ng kapaligiran; i-back up ang mga parameter sa keypad o panlabas na storage paminsan-minsan. Ang isang mabilis na inspeksyon tuwing 6–12 buwan ay nakakatulong na maiwasan ang mga sorpresa.

Maaari ko bang gamitin ang VFD sa labas o sa mga wash-down na kapaligiran?

Ang mga karaniwang IP20 drive ay kailangang nasa malinis at tuyo na panel. Para sa panlabas o malupit na kapaligiran, nag-aalok ang CSIVEI ng mas mataas na mga rating ng IP:

●  IP40 – mabuti para sa mga maalikabok na lugar tulad ng mga textile mill o woodworking

●  IP54/IP55 – dust-tight at splash-proof; gumagana para sa mga panlabas na enclosure at wash-down na lugar

●  IP66 – ganap na masikip sa alikabok at humahawak ng malalakas na water jet; angkop para sa pagpoproseso ng pagkain, paghuhugas ng kotse, o paggamit sa labas nang walang karagdagang mga enclosure

●  Kung may mga corrosive na gas, inirerekomenda ang conformal coating sa PCB.

Ang VFD ba ay may kasamang warranty at teknikal na suporta?

Oo. Ang mga CSIVEI drive ay may kasamang karaniwang 18‑buwan na warranty mula sa petsa ng paggawa (o 12 buwan mula sa pag-install, alinman ang mas huli). Available ang mga opsyon sa pinahabang warranty para sa mga kritikal na aplikasyon. Available ang pandaigdigang tech support sa pamamagitan ng email, telepono, at online na mapagkukunan—mga manual ng user, gabay sa aplikasyon, at configuration software ay kasama lahat.

Kaso ng Customer: Industrial Ventilation Fan

Ang isang pasilidad sa paggawa ng kasangkapan ay nangangailangan ng tumpak na kontrol sa daloy ng hangin para sa sistema ng pagkolekta ng alikabok nito. Ang patuloy na pagpapatakbo ng mga fan sa buong bilis ay hindi epektibo at lumikha ng labis na ingay.

Solusyon: Isang CSIVEI 18-30kW VFD ang na-install sa pangunahing exhaust fan, na may pressure sensor monitoring duct pressure upang ayusin ang bilis ng fan.

Mga resulta:

●  Awtomatikong nagsasaayos ang bilis ng fan para tumugma sa pangangailangan sa pagkolekta ng alikabok

●  Energy savings na 45% sa panahon ng partial load operation

●  Nababawasan ng 12 dB ang antas ng ingay, na nagpapahusay sa mga kondisyon sa pagtatrabaho

●  Nabawasan ang mekanikal na pagkasira sa mga bearing ng fan at sinturon

●  Natutugunan na ngayon ng system ang parehong mga target sa pagsunod sa kapaligiran at kahusayan sa pagpapatakbo.
