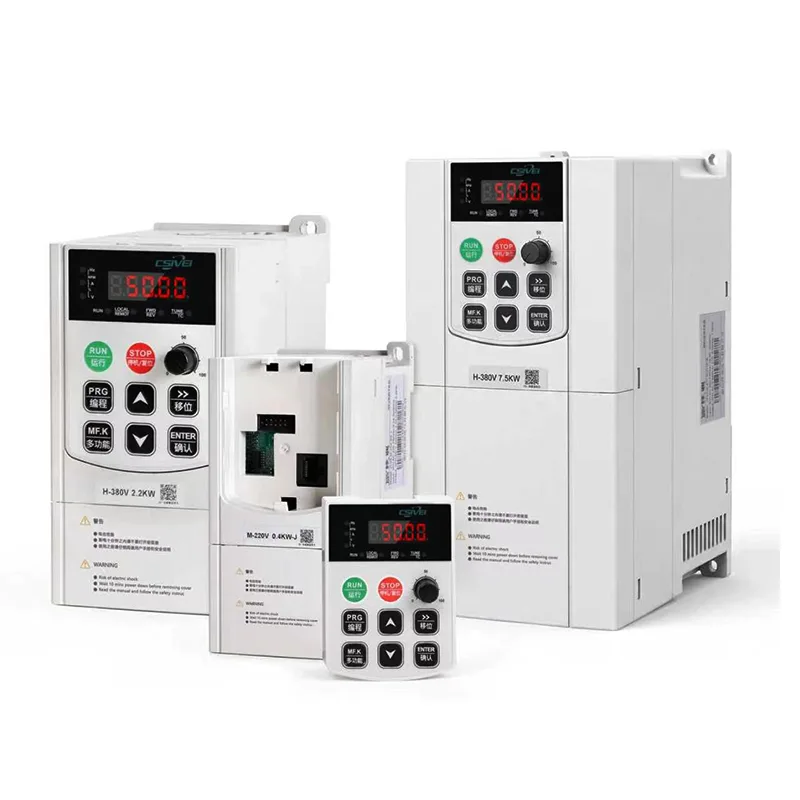

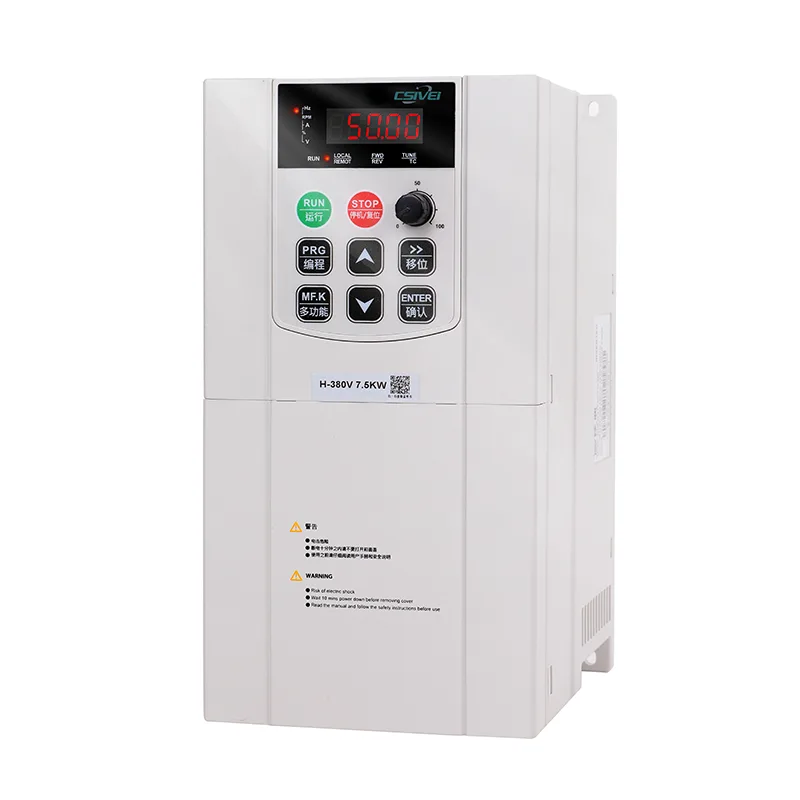

Ang CSIVEI 18.5KW 3 Phase Solar Pump Inverter ay isang high-power na solusyon para sa malalaking proyekto ng solar water. Sinusuportahan nito ang parehong off-grid at grid-hybrid mode, na awtomatikong lumilipat sa pagitan ng solar, baterya, at grid. Advanced na MPPT na may 99% na kahusayan, malawak na saklaw ng boltahe ng input (500-1000V DC). Nagtatampok ang drive ng built-in na PLC, maramihang mga port ng komunikasyon (RS485, Ethernet, CAN), at isang 7-inch na touchscreen na opsyon. Kasama sa proteksyon ang pagtukoy ng arc fault, pagsubaybay sa ground fault, at proteksyon ng pump dry-run. Masungit na IP54 enclosure (opsyonal IP65) para sa panlabas na pag-install. Tamang-tama para sa reclamation ng disyerto, reservoir pumping, at pang-industriya na paggamot ng tubig. Naghahatid ang CSIVEI ng mga turnkey solar pumping solution.
| MODELO | |
| Input na boltahe | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Na-rate na dalas | 50/60Hz |
| Saklaw ng dalas | ±5%（47.5~63Hz） |
| Output Voltage | 0-Output Voltage |
| Dalas ng Output | 0.1~500Hz |
| Pinakamataas na dalas | Kontrol ng vector：0~500Hz |
| Kontrol ng V/F：0~500HZ | |
| dalas ng carrier | 0.8KHz~8KHz |
| Ang dalas ng carrier ay maaaring awtomatikong iakma ayon sa mga katangian ng pagkarga | |
| Resolusyon ng dalas ng input | Digital na setting: 0.01Hz |
| Setting ng simulation：Maximum frequency x 0.025% | |
| Paraan ng Pagkontrol | SVC Open-loop vector control |
| V/F Open-loop na kontrol sa bilis | |
| Pagsisimula ng metalikang kuwintas | 0.5Hz/150%(SVC) |
| Saklaw ng bilis | 1:100(SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5%(SVC) |
| Labis na kapasidad | 150%Na-rate na kasalukuyang：60s，170%Na-rate na kasalukuyang：12s，190%Na-rate na kasalukuyang：1.5s |
| Pagtaas ng Torque | Awtomatikong Torque Boost; Manu-manong torque boost: 0.1%~30.0% |
| V/F curve | Tatlong paraan：1.Linear；2.Multifocal；3.Power-type na V/F curve |
| Paghihiwalay ng V/F | 2 paraan：Ganap na nakahiwalay；Semi-detached |
| Pagpapabilis at Pagbawas ng Kurba | Mga pamamaraan ng linear o S-curve na acceleration at deceleration. Dalawang uri ng acceleration at deceleration times, na may time range na 0.0~6500.0s |
| Pagpepreno ng DC | DC braking frequency：0.00Hz~Maximum frequency |
| Oras ng pagpepreno：0.0s~36.0s | |
| Kasalukuyang halaga ng pagpapatakbo ng preno:0.0%~100.0% | |
| Kontrol ng pag-jog | Saklaw ng dalas ng pag-jog: 0.00Hz hanggang sa pinakamataas na dalas. Pagbilis ng pag-jog at oras ng pagbabawas ng bilis: 0.0s hanggang 6500.0s |
| Built-in na PID | Maaari itong maginhawang makamit ang isang proseso ng control closed-loop control system |
| AVR | Kapag nagbago ang boltahe ng grid, maaari itong awtomatikong mapanatili ang isang pare-pareho ang boltahe ng output. |
| Paglilimita at Kontrol ng Torque | Awtomatikong nililimitahan ng "Excavator" ang torque sa panahon ng operasyon upang maiwasan ang madalas na overcurrent trip |
Dinisenyo para sa suplay ng tubig ng komunidad sa kanayunan, pinapagana ng VFD na ito ang mga pump na nag-aangat ng tubig mula sa mga borehole, ilog, o mga reservoir patungo sa mga matataas na tangke ng imbakan o direktang mga network ng pamamahagi. Awtomatikong gumagana ang system: kapag sapat ang solar power, pupunuin ng bomba ang tangke; kapag puno na ang tangke, papasok ang drive sa sleep mode, pinapanatili ang mekanikal na buhay. Tamang-tama para sa mga kiosk ng tubig sa nayon, mga sistema ng tubig sa paaralan, at supply ng klinikang pangkalusugan. Tinitiyak ng built-in na PID ang patuloy na presyon sa mga nakataas na tangke, habang ang MPPT algorithm ay kumukuha ng maximum na kapangyarihan mula sa mga solar panel kahit na sa maulap na araw. Ang solusyon na ito ay nagbibigay ng malinis, murang tubig para sa pag-inom at sanitasyon nang walang pagdepende sa diesel o grid.
Ang pagprotekta sa bomba mula sa pinsala ay kritikal sa solar water system. Kasama sa CSIVEI 18.5KW 3 Phase Solar Pump Inverter ang isang komprehensibong hanay ng mga proteksyong partikular sa pump:
● Proteksyon sa dry-run – sinusubaybayan ang current, power, o opsyonal na flow sensor; ihihinto ang pump kapag naubos na ang pinagmumulan ng tubig at awtomatikong muling sumusubok pagkatapos ng isang settable interval.
● Pipe burst / low flow detection – nakakakita ng biglaang pagbagsak ng kasalukuyang tubo na nagpapahiwatig ng pagkaputol o pagtagas ng tubo, nagsasara upang maiwasan ang pagbaha.
● Sobra-current at overload na proteksyon – pinipigilan ang pump mula sa sobrang pag-init dahil sa buhangin, scaling, o pagkabigo ng bearing.
● under-voltage at over-voltage shutdown – pinoprotektahan ang drive at motor mula sa hindi matatag na solar input.
● Anti-reverse irrigation – kapag huminto ang pump, makokontrol ang check valve para maiwasan ang backflow ng tubig na nagpapaikot ng motor pabalik.
Ang mga proteksyong ito ay nagpapahaba ng buhay ng bomba, binabawasan ang mga pagbisita sa pagpapanatili, at nagbibigay ng maaasahang paghahatid ng tubig sa mga malalayong solar installation.
Q1: Anong laki ng cable ang kailangan ko sa pagitan ng mga solar panel at drive?
A: Ang laki ng cable ay depende sa kasalukuyang DC at distansya. For a 18.5KW 3 Phase Solar Pump Inverter, typically 4‑10mm² copper cable is used for short distances. Gamitin ang aming cable sizing tool o kumunsulta sa isang technician. Palaging gumamit ng UV-resistant, double-insulated na mga cable para sa panlabas na pagtakbo.
Q2: Maaari ko bang i-install ang drive sa labas?
A: Ang karaniwang IP20 enclosure ay nangangailangan ng panloob na pag-install o isang weatherproof cabinet. Para sa panlabas na mounting na walang dagdag na cabinet, mag-order ng opsyonal na IP54/IP65 enclosure. Ang lahat ng mga bersyon ay may conformal-coated na mga PCB upang labanan ang kahalumigmigan.
Q3: Kailangan ko ba ng DC breaker sa pagitan ng mga panel at drive?
A: Oo, ang DC rated circuit breaker o fused disconnect ay sapilitan para sa kaligtasan at pagsunod sa code. Inirerekomenda ng CSIVEI ang isang 2‑pole DC breaker na may sukat na 1.25x ang maximum na kasalukuyang DC.
Q4: Paano ko ikokonekta ang dry-run protection sensor?
A: Ang drive ay may nakalaang digital input terminal para sa flow switch, pressure switch, o water level electrode. Ikonekta ang NO/NC contact ng sensor; pagkatapos ay itakda ang kaukulang parameter sa “dry-run protection”. Hihinto ang drive at magpapakita ng fault kapag nag-trigger ang sensor.
Q5: Anong mga kinakailangan sa saligan ang mayroon ang drive na ito?
A: Ang tamang saligan ay kritikal. Ikonekta ang PE terminal ng drive sa isang nakalaang earth ground gamit ang isang copper conductor. I-ground din ang mga frame ng solar panel at pump motor. Ang pagkabigo sa lupa ay maaaring magdulot ng electrical shock o malfunction ng drive.
Isang nayon ng 300 sambahayan sa Silangang Aprika ang may hindi mapagkakatiwalaang mga balon ng hand-pump. Isang CSIVEI solar pump VFD ang na-install na may 18.5KW 3 Phase Solar Pump Inverter, na nag-aangat ng tubig mula sa isang borehole patungo sa isang nakataas na 50,000L na tangke.
Available ang malinis na tubig araw-araw sa loob ng 4 na oras, na nagsisilbi sa lahat ng pamilya.
Walang diesel o grid na kuryente ang kailangan – zero operating cost.
Binawasan ang pagpapanatili sa taunang paglilinis ng panel.
Ang mga babae at bata ay hindi na lumalakad ng malalayong distansya para sa tubig.
Ang sistema ay tumatakbo nang walang pagkakamali sa loob ng 3 taon, na nagbabago sa kalusugan ng komunidad at aktibidad sa ekonomiya.
