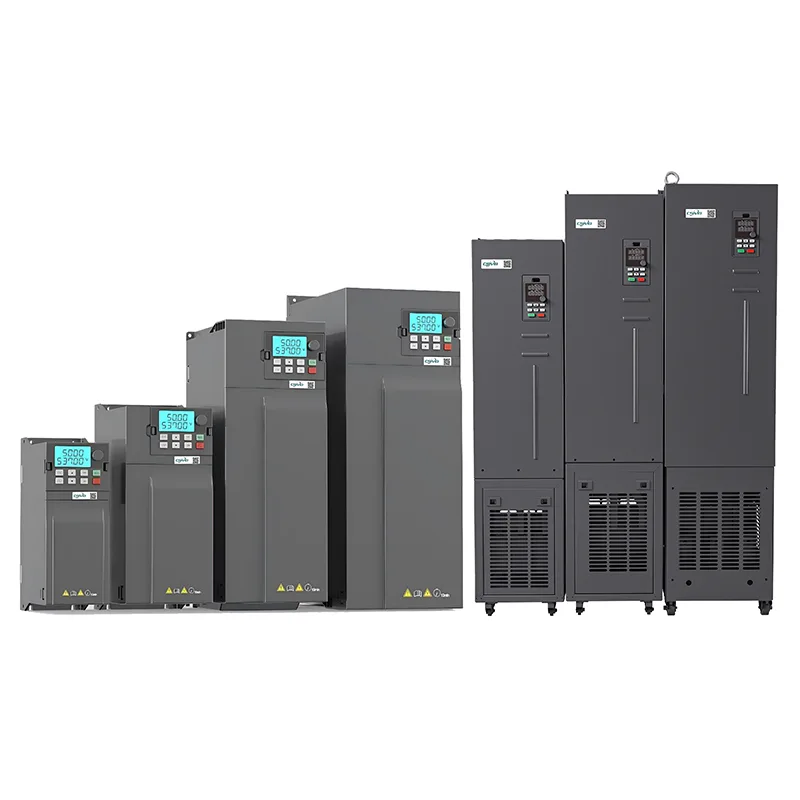

7.5kw Three Phase AC Drive Pump

Ang CSIVEI 7.5kw Three Phase AC Drive Pump ay isang high-performance drive na idinisenyo para sa mga heavy-duty na pang-industriyang application. Angkop para sa malalaking fan, centrifugal pump, compressor, at production line conveyor, naghahatid ito ng pambihirang torque at katatagan sa ilalim ng patuloy na operasyon. Pinapatakbo ng advanced na closed-loop vector control, ang drive na ito ay sumusuporta sa mataas na panimulang torque, built-in na PLC functionality, maramihang mga protocol ng komunikasyon (Modbus, Profibus opsyonal), at isang intuitive na LCD keypad para sa real-time na pagsubaybay. Ang IP20 enclosure na may opsyonal na IP40 filter ay nagsisiguro ng pagiging maaasahan sa mga demanding environment. Ininhinyero para sa kahusayan sa enerhiya at katumpakan ng pagpapatakbo, ang CSIVEI 11-15kW VFD ay ang perpektong pagpipilian para sa mission-critical na kontrol ng motor sa mga pasilidad na pang-industriya.

Mga Pangunahing Parameter at Pagtutukoy

Mga Karaniwang Aplikasyon

Ang CSIVEI 7.5kw Three Phase AC Drive Pump ay inengineered para sa heavy-duty na pang-industriyang aplikasyon na nangangailangan ng mataas na panimulang torque at tuluy-tuloy na tungkulin:

●  Malalaking bomba – irrigation pump, drainage pump, pangunahing supply ng tubig pump

●  Centrifugal compressors – pang-industriya na air compressor, refrigeration system

●  HVAC chiller – screw chiller, centrifugal chiller, malalaking air handler

●  Mga kagamitan sa pagmimina – slurry pump, ventilation fan, crusher

●  Makinarya sa paggawa ng metal – mga lathe, milling machine, press

Gamit ang advanced na kontrol ng vector at maramihang mga opsyon sa komunikasyon, walang putol itong isinasama sa mga automated na linya ng produksyon.

Seamless na Komunikasyon at Pagsasama

Dinisenyo para sa modernong industriyal na automation, ang CSIVEI VFD series ay nag-aalok ng mga flexible na opsyon sa komunikasyon upang maisama nang walang kahirap-hirap sa PLC-based na mga control system.

Built-in na Modbus RTU – Standard sa lahat ng modelo, na nagpapagana ng simpleng koneksyon sa mga HMI, PLC, at SCADA system sa pamamagitan ng RS485. Hanggang sa 247 drive ay maaaring i-network sa isang bus para sa sentralisadong pagsubaybay at kontrol.

Opsyonal na Fieldbus Module – Palawakin ang mga kakayahan sa komunikasyon gamit ang mga opsyonal na module para sa Profibus DP, Profinet, Ethernet/IP, CANopen, at DeviceNet, na tinitiyak ang pagiging tugma sa mga pangunahing platform ng automation.

Analog at Digital I/O – Ang mga nako-configure na input (0-10V, 4-20mA) at relay output ay nagbibigay-daan sa flexible na pagsasama sa mga sensor, controller, at external na alarma nang walang karagdagang hardware.

PLC Functionality – Nagtatampok ang mga piling modelo ng built-in na programmable logic capabilities, na nagpapagana ng simpleng logic control at interlocking nang direkta sa loob ng drive, na binabawasan ang pangangailangan para sa mga external na controller.

Mga FAQ

Paano ko pipiliin ang tamang VFD para sa aking motor?

Ilang bagay na dapat isaalang-alang:

Ang lakas ng motor—dapat tumugma ang VFD o bahagyang mas malaki kaysa sa rating ng motor.

Input na boltahe—single-phase 230V o three-phase 400V, tiyaking tumutugma ito sa iyong supply.

Uri ng pag-load—karaniwang kailangan ng mga tuluy-tuloy na torque load tulad ng mga conveyor o extruder ang VFD na may sukat na 100–120% ng lakas ng motor. Ang mga variable na torque load tulad ng mga fan at pump ay kadalasang maaaring gumamit ng VFD na tumutugma sa lakas ng motor, at nakakatipid ka ng enerhiya.

Kapaligiran—para sa maalikabok, mahalumigmig, o panlabas na mga lokasyon, pumunta para sa mas mataas na IP rating (IP40, IP54, IP66) o ilagay ang drive sa isang protektadong enclosure.

Komunikasyon—kung kailangan mong makipag-usap sa isang PLC o SCADA, tingnan kung sinusuportahan ng drive ang iyong protocol (Ang Modbus RTU ay karaniwan; ang Profibus, Ethernet/IP, atbp. ay opsyonal).

Ang CSIVEI ay mayroon ding sizing tool at tech support kung gusto mo ng pangalawang opinyon.

Anong mga protocol ng komunikasyon ang sinusuportahan?

Lahat ng CSIVEI drive ay may Modbus RTU sa RS485 bilang pamantayan. Available ang mga opsyonal na module para sa Profibus DP, Profinet, Ethernet/IP, CANopen, at DeviceNet. Hinahayaan ka nitong isama sa mga pangunahing PLC at SCADA system para sa malayuang pagsubaybay, pagbabago ng parameter, at sentralisadong kontrol.

Anong mga proteksyon ang binuo sa drive?

Kasama sa mga CSIVEI drive ang isang solidong hanay ng mga proteksyon: over-voltage, under-voltage, over-current, short circuit, over-temperature (heatsink), phase loss sa input o output, at motor overload (electronic thermal overload, I²t). Nakakatulong ang mga ito na mapanatiling maaasahan ang mga bagay at mapahaba ang buhay ng kagamitan.

Paano ko i-troubleshoot ang mga karaniwang pagkakamali?

Ang drive ay nagpapakita ng mga fault code sa keypad para sa mabilis na pagsusuri:

●  OC (over‑current) – tingnan kung may shorts, mga isyu sa winding ng motor, o masyadong maikli ang oras ng accel

●  OV (over‑voltage) – tingnan ang braking resistor (kung ginamit) o ​​masyadong maikli ang oras ng decel

●  UV (under‑voltage) – suriin ang input power at wiring

●  OH (over-temperature) – tingnan ang cooling fan, ambient temperature, at mounting clearance

●  OL (overload) – suriin ang karga ng motor, dagdagan ang oras ng pag-access, o isaalang-alang ang pagpapalaki ng drive

●  Ang manual ay may buong fault code table na may mga detalyadong hakbang. Kung may mali pa rin, makakatulong ang CSIVEI tech support.

Ang VFD ba ay may kasamang warranty at teknikal na suporta?

Oo. Ang aming mga drive ay may kasamang karaniwang 18‑buwang warranty mula sa petsa ng paggawa (o 12 buwan mula sa pag-install, alinman ang mas huli). Available ang mga opsyon sa pinahabang warranty para sa mga kritikal na aplikasyon. Available ang pandaigdigang tech support sa pamamagitan ng email, telepono, at online na mapagkukunan—mga manual ng user, gabay sa aplikasyon, at configuration software ay kasama lahat.

Kaso ng Customer

Ang isang pasilidad sa paggawa ng kasangkapan ay nangangailangan ng tumpak na kontrol sa daloy ng hangin para sa sistema ng pagkolekta ng alikabok nito. Ang patuloy na pagpapatakbo ng mga fan sa buong bilis ay hindi epektibo at lumikha ng labis na ingay.

Solusyon: Isang CSIVEI 7.5kw Three Phase AC Drive Pump ang na-install sa pangunahing exhaust fan, na may pressure sensor na sumusubaybay sa presyon ng duct upang ayusin ang bilis ng fan.

Mga resulta:

1. Awtomatikong nagsasaayos ang bilis ng fan upang tumugma sa demand sa koleksyon ng alikabok

2.Energy savings ng 45% sa panahon ng partial load operation

3. Ang antas ng ingay ay nabawasan ng 12 dB, pagpapabuti ng mga kondisyon sa pagtatrabaho

4. Nabawasan ang mekanikal na pagkasira sa mga bearing at sinturon ng bentilador

5. Natutugunan na ngayon ng system ang parehong pagsunod sa kapaligiran at mga target na kahusayan sa pagpapatakbo.
