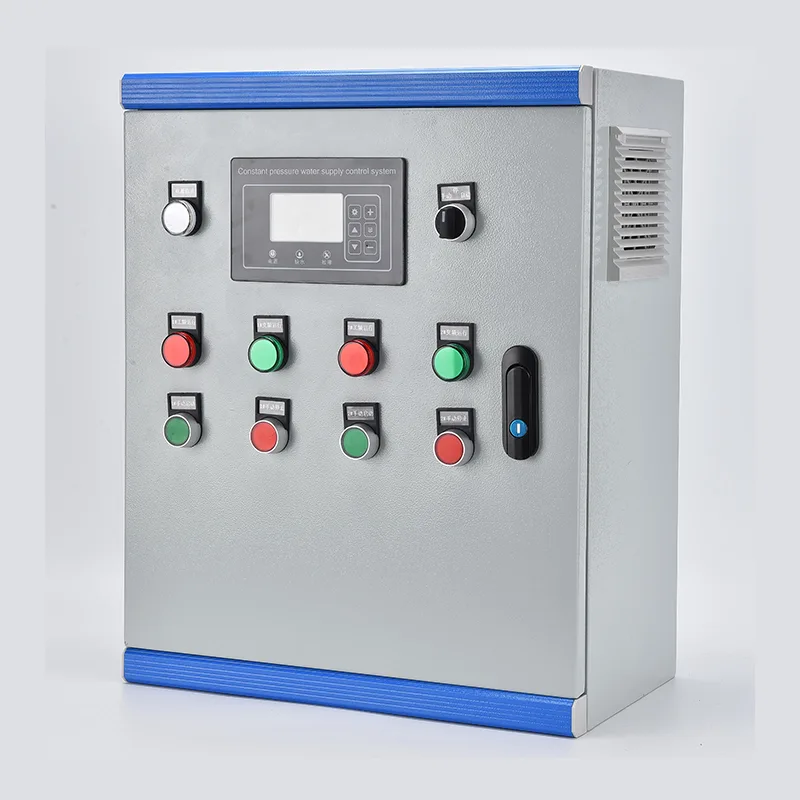

Ang Constant Pressure Water Supply Control Cabinet ay nagsasama ng VFD, PLC o dedikadong pump controller, mga papasok na circuit breaker, output contactor bawat pump, control transformer, at pressure transmitter interface sa isang floor-standing enclosure. Ang mga power rating ay sumasaklaw sa 0.75 kW hanggang 400 kW sa 380–480 V na tatlong yugto. Ang pressure sensor sa pangunahing header ay nagpapakain ng 4–20 mA signal sa controller, na patuloy na nagkukumpara sa aktwal na pressure laban sa setpoint na tinukoy ng user at nagsasaayos ng VFD output frequency sa pamamagitan ng PID loop para mapanatili ang regulasyon sa loob ng ±0.02 MPa. Sa mga multi-pump system, ang lead pump ay gumagana sa ilalim ng kontrol ng VFD habang ang mga lag pump ay sunud-sunod na sinisimulan o ibinabagsak habang nagbabago ang demand. Ang mga balanse sa pag-ikot ng tungkulin ay tumatakbo nang oras sa lahat ng mga bomba. Sinasaklaw ng proteksyon ang dry-run, overload, phase loss, short circuit, at overpressure. Ang isang door-mount na HMI touchscreen ay nagpapakita ng presyon ng system, status ng pump, dalas, mga fault log, at data ng enerhiya. Ang komunikasyon sa pamamagitan ng Modbus RTU/TCP o opsyonal na 4G cloud gateway ay nagbibigay-daan sa malayuang pagsubaybay at pagsasama ng SCADA. Ang enclosure ay gawa sa galvanized steel na may powder coating, na may rating na IP54 standard o hanggang IP65 para sa panlabas na paggamit.
Kung saan ang presyon ng tubig ay dapat manatiling pare-pareho sa kabila ng pagbabago ng demand, pinapalitan ng Constant Pressure Water Supply Control Cabinet ang gravity storage at fixed-speed pumping na may automated, demand-responsive na kontrol.
Ang mga network ng tubig sa lunsod ay nakakaranas ng malawak na pag-iiba ng presyon sa pagitan ng mga peak hours at magdamag na panahon ng mababang daloy. Ang cabinet ay nagpapanatili ng pare-parehong presyon sa mga itinalagang network point sa pamamagitan ng modulating pump speed at staging, pag-aalis ng mga dips at surge na nagpapa-stress sa mga joints ng pipe at bumubuo ng mga reklamo sa serbisyo. Para sa mga booster station sa mahabang transmission mains, ang PID loop ay umaangkop sa pagbabago ng upstream pressure at variable downstream offtake.
Ang mga tore ng apartment, hotel, at mga bloke ng opisina ay nangangailangan ng maaasahang presyon sa mga itaas na palapag. Awtomatikong inaayos ng constant pressure cabinet na may maraming vertical multi-stage na pump ang output upang tumugma sa occupancy-based na demand — mas mababa sa tanghali, mas mataas sa mga peak sa umaga at gabi. Inaalis ng system ang pangangailangan para sa malalaking tangke sa bubong kasama ng kanilang structural load, panganib sa legionella, at mga kinakailangan sa pag-access sa pagpapanatili.
Ang mga pabrika sa paggawa, mga pasilidad sa pagpoproseso ng pagkain, at mga istasyon ng kuryente ay nangangailangan ng tubig sa proseso sa mahigpit na kontroladong presyon. Nagbibigay ang cabinet ng cooling tower makeup, washdown lines, boiler feed, at production water circuit na may katumpakan sa regulasyon na angkop sa mga pangangailangan sa pagproseso. Ang kontrol na nakabatay sa VFD ay nag-aalis ng basura ng enerhiya at pagkasira ng balbula na nauugnay sa throttling.
Ang malalaking sistema ng drip, sprinkler, at center-pivot ay nangangailangan ng variable na daloy sa stable pressure sa mga field zone na may iba't ibang katangian ng emitter. Pinangangasiwaan ng cabinet ang maraming configuration ng pump, kabilang ang mga submersible borehole at horizontal booster pump, na awtomatikong tumutugma sa output sa bilang ng mga open irrigation zone. Ang built-in na dry-run na proteksyon ay nagbabantay sa mga bomba sa panahon ng mga pagbabago sa antas ng pinagmumulan ng tubig.
Ang mga sistema ng nayon at malalayong pamayanan ay nakikinabang mula sa awtomatikong pamamahala ng presyon na pumapalit sa manual na pagpapatakbo ng bomba. Pinagsama sa isang sensor ng antas ng tangke ng imbakan, awtomatikong nagsisimula at humihinto ang kabinet upang mapanatili ang pagpuno ng tangke habang naghahatid ng patuloy na presyon sa mga mamimili. Ang malayuang pagsubaybay sa pamamagitan ng 4G ay nagbibigay-daan sa isang operator na pamahalaan ang maramihang mga nakakalat na istasyon mula sa isang mobile phone o central SCADA.
Ang mga resort at leisure facility na may mga gusaling nakakalat sa isang site ay nangangailangan ng pare-parehong presyon para sa mga guest room, kusina, labahan, at landscaping. Ang gabinete ay namamahala ng maraming pump upang matugunan ang pinakamataas na pangangailangan sa umaga at gabi habang binabawasan ang enerhiya sa mga oras na wala sa peak, kung saan ang system ay nasa sleep mode sa magdamag.
Pinagsasama ng Constant Pressure Water Supply Control Cabinet ang VFD speed control, PLC-based na pump sequencing, at komprehensibong proteksyon sa isang factory-assembled enclosure, na naghahatid ng autonomous pressure management para sa single-pump hanggang multi-pump installation.
Ang isang pressure transmitter sa pangunahing header pipe ay nagko-convert ng presyon ng tubig sa isang 4-20 mA analogue signal. Ang controller ay nagpapatakbo ng digital na PID algorithm: tinutukoy ng proportional gain kung gaano ka-agresibo ang system na tumugon sa pressure deviation, ang integral time ay nag-aalis ng steady-state offset, at ang derivative damping ay pinipigilan ang overshoot sa mga biglaang pagbabago sa daloy. Direktang itinatakda ng output ng PID ang sanggunian ng dalas ng VFD, inaayos ang bilis ng pump upang tumugma sa demand sa real time. Ang karaniwang katumpakan ng regulasyon ay nasa loob ng ±0.02 MPa sa sandaling nakatutok sa mga partikular na katangian ng system — haba ng tubo, kurba ng bomba, at dami ng pressure vessel.
Kapag lumampas ang demand sa kapasidad ng isang pump na hinimok ng VFD, ang controller ay nagpapatakbo ng mga karagdagang pump. Ang lead pump ay tumatakbo sa ilalim ng kontrol ng VFD. Kung umabot ito sa maximum na frequency at bumaba pa rin ang pressure sa ibaba ng setpoint, ililipat ng controller ang pump na ito sa fixed-speed operation sa pamamagitan ng bypass contactor nito at magsisimula ng lag pump sa ilalim ng VFD control. Habang bumababa ang demand at ang VFD ay umabot sa pinakamababang frequency na may pressure na higit sa setpoint, ang mga lag pump ay isa-isang ibinubuhos at ang lead pump ay babalik sa variable-speed control. Tinitiyak nito na isang bomba lamang ang tumatakbo sa variable na bilis anumang oras habang ang iba ay tumatakbo sa nakapirming bilis malapit sa kanilang pinakamahusay na punto ng kahusayan.
Upang pantay-pantay na ipamahagi ang pagsusuot, iniikot ng controller ang pagtatalaga ng lead pump batay sa pinagsama-samang oras ng pagtakbo o bilang ng pagsisimula. Ang pump na may pinakamababang oras ay nagiging susunod na lead kapag nag-trigger ang pag-ikot, na nangyayari sa mga kondisyon ng mababang daloy upang maiwasan ang pagkagambala sa presyon. Ang isang pump na kinuha offline para sa pagpapanatili ay naka-lock sa labas ng pag-ikot sa pamamagitan ng isang digital input, at ang controller ay muling naglalaan ng tungkulin sa mga natitirang pump.
Sa panahon ng zero-demand — magdamag sa mga komersyal na gusali, halimbawa — ang VFD sa kalaunan ay umabot sa pinakamababang frequency nito habang ang pressure ay nananatili sa setpoint. Pagkatapos ng isang na-configure na pagkaantala, ang controller ay papasok sa sleep mode at ihihinto ang lahat ng mga pump. Ang isang maliit na tangke ng diaphragm ay nagpapanatili ng presyon ng system habang natutulog. Kapag bumaba ang pressure sa wake threshold, ire-restart ng controller ang lead pump at rampa pataas para maibalik ang pressure. Pinipigilan ng cycle na ito ang mga pump na tumatakbo laban sa isang saradong balbula sa mahabang panahon, nagtitipid ng enerhiya at nagpoprotekta sa pump mula sa sobrang init.
Ang controller ay nagbibigay ng mga proteksiyon na partikular sa pump na lampas sa karaniwang overload ng motor. Gumagamit ang dry-run detection ng alinman sa digital input mula sa well level probe o undercurrent sensing ng motor. Pinipigilan ng overpressure trip na may auto-reset ang pagkasira ng tubo kung biglang magsasara ang balbula. Nililimitahan ng rapid-cycle lockout ang bilang ng mga pagsisimula bawat oras upang maprotektahan ang mga windings ng motor. Ang phase loss at phase sequence monitoring ay pumipigil sa mekanikal na pinsala mula sa reverse rotation. Ang lahat ng mga kaganapan sa paglalakbay ay nakatatak sa oras at naka-imbak sa fault log, na may maaaring i-configure na bilang ng mga pagtatangka sa awtomatikong pag-reset bago ang lockout ay nangangailangan ng interbensyon ng operator.
Ang VFD ay pinili para sa variable-torque pump duty na may 110% overload rating sa loob ng 60 segundo. Ang kakayahan sa paglipad-simula ay nagbibigay-daan sa tuluy-tuloy na pag-restart sa isang coasting pump nang hindi nababadlot sa overcurrent. Iniiwasan ng skip-frequency programming ang mga mechanical resonance band. Binabawasan ng awtomatikong pag-optimize ng enerhiya ang motor magnetising current sa magaan na karga, na nakakatipid ng karagdagang enerhiya kapag ang pump ay tumatakbo nang mas mababa sa buong bilis. Ang isang built-in na DC link choke at RFI filter ay nagpapaliit ng harmonic current injection papunta sa supply.
Ang touchscreen na may kulay na naka-mount sa pinto ay nagbibigay ng real-time na presyon ng system at setpoint, katayuan ng indibidwal na pump, pinagsama-samang oras ng pagtakbo at bilang ng pagsisimula bawat pump, mga aktibong alarma na may kasaysayan ng pagkakamali, at pag-access ng parameter na protektado ng password. Sinusuportahan ng manual override control ang mga aktibidad sa pagkomisyon at pagpapanatili.
Ang karaniwang RS485 Modbus RTU ay kumokonekta sa site SCADA o telemetry equipment. Ang isang opsyonal na 4G o Ethernet cloud gateway ay nagbibigay-daan sa malayuang pag-access sa pamamagitan ng web browser o smartphone app, na naghahatid ng real-time na presyon, katayuan ng pump, pagkonsumo ng enerhiya, at mga alarm push notification. Maaaring isaayos ng mga operator ang mga setpoint ng presyon nang malayuan para sa mga partikular na kinakailangan ng system.
Ang floor-standing cabinet ay gumagamit ng 1.5–2.0 mm galvanized steel sheet na may UV-resistant powder coating. Ang IP54 ay pamantayan para sa mga indoor pump room. Ang IP55 o IP65 ay magagamit para sa panlabas at mga kapaligiran sa paggamot ng tubig. Ang filtered forced-air ventilation na may thermostatic fan control ay nagpapanatili ng panloob na temperatura sa loob ng operating range ng VFD. Para sa tropikal o disyerto na panlabas na mga pag-install, maaaring tukuyin ang isang sunshade canopy at anti-condensation heater. Ang pagpasok ng cable ay sa pamamagitan ng mga gland plate sa base ng cabinet. Ang cabinet ay idinisenyo at ginawa ayon sa IEC 61439-1/2, na may lahat ng mga bahagi na may markang CE at mga panrehiyong sertipikasyon na magagamit.
Q1: Paano pinapanatili ng cabinet ang palaging presyon?
Patuloy na sinusukat ng pressure sensor sa pangunahing water header ang presyon ng system at nagpapadala ng 4–20 mA signal sa controller. Inihahambing ng PID algorithm ng controller ang aktwal na presyon laban sa target na itinakda ng user. Kung bumaba ang presyon, pinapataas nito ang dalas ng output ng VFD upang pabilisin ang pump. Kung tumaas ang presyon, pinapabagal nito ang bomba. Ang closed-loop na regulasyon na ito ay patuloy na tumatakbo, karaniwang may hawak na presyon sa loob ng ±0.02 MPa ng setpoint.
Q2: Ilang bomba ang makokontrol ng isang Constant Pressure Water Supply Control Cabinet?
Sinusuportahan ng mga karaniwang configuration ang 1 hanggang 6 na pump, na may 2 o 3 pump ang pinakakaraniwang deployment. Sa mga multi-pump system, ang isang VFD ang nagtutulak sa variable-speed pump habang ang mga karagdagang pump ay nagsisimula sa nakapirming bilis habang tumataas ang demand. Ang lahat ng pump sequencing, alternation, at fault changeover logic ay binuo sa controller.
Q3: Ano ang pagkakaiba sa pagitan ng cabinet na ito at pag-install ng magkakahiwalay na VFD sa bawat pump?
Ang cabinet ay naghahatid ng kumpletong control system — pump sequencing logic, pressure PID loop, automatic alternation, fault changeover, sleep/wake function, at isang solong user interface — lahat ay paunang wired at factory-tested. Ang mga indibidwal na VFD ay hindi maaaring mag-coordinate ng multi-pump operation nang walang makabuluhang panlabas na engineering.
Q4: Maaari bang gumana ang system nang mayroon o walang storage tank?
pareho. Sa isang tank-fill application, ang controller ay nagpapanatili ng presyon ng system habang ang isang level sensor sa tangke ay nagbibigay ng awtoridad sa pagsisimula/paghinto. Sa isang direktang pangunahing configuration, pinapanatili ng controller ang presyon ng linya nang direkta sa distribution piping, na nagmo-modulate sa bilis ng pump upang tumugma sa demand ng consumer nang walang anumang storage tank.
Q5: Anong mga uri ng bomba ang magkatugma?
Kinokontrol ng cabinet ang karaniwang three-phase induction motor na ginagamit sa mga submersible borehole pump, vertical multi-stage pump, horizontal end-suction centrifugal pump, at inline na booster pump, sa 380–480 V, 50/60 Hz. Ang mga permanenteng magnet na motor ay maaari ding i-drive ng mga katugmang VFD.
Q6: Anong power range ang available?
Ang mga karaniwang configuration ay sumasaklaw sa 0.75 kW hanggang 400 kW. Ang pagsukat ng cabinet ay batay sa bilang ng mga bomba, ang full-load na kasalukuyang motor ng bawat pump, at ang antas ng fault ng site. Pipiliin ng aming mga inhinyero ang VFD, mga contactor, circuit breaker, at busbar system mula sa iyong data ng bomba.
Q7: Anong mga opsyon sa remote monitoring ang available?
Ang karaniwang RS485 Modbus RTU ay kumokonekta sa site na SCADA. Ang opsyonal na 4G o Ethernet gateway ay nagli-link sa isang cloud platform, na nagbibigay ng access sa pamamagitan ng web browser o smartphone app sa real-time na presyon, katayuan ng pump, pagkonsumo ng enerhiya, mga alarma ng pagkakamali, at makasaysayang data. Ang mga SMS o app push notification ay nag-aalerto sa mga operator sa mga pagkakamali.
Q8: Anong maintenance ang kailangan ng cabinet?
Buwanang inspeksyon ng mga seal ng pinto at mga filter ng bentilasyon. Quarterly check ng mga pagwawakas ng kuryente. Taunang pagsubok sa pagganap ng mga aparatong pangkaligtasan at lohika ng paghahalili. Ang VFD cooling fan at DC link capacitor ay may buhay ng serbisyo na 5–10 taon at maaaring palitan. Ang pressure transmitter ay dapat na i-calibrate taun-taon.
Q9: Paano nakakatipid ng enerhiya ang sistemang ito kumpara sa tradisyonal na pumping?
Ang patuloy na bilis ng pump na may throttling valve ay nag-aaksaya ng enerhiya na pumping laban sa isang artipisyal na paghihigpit. Ang VFD ay tumutugma sa bilis ng pump nang direkta sa demand. Dahil ang pump power scale ay may cube of speed, ang pump sa 80% speed ay kumukuha ng humigit-kumulang 50% ng full-speed na enerhiya. Sa sleep mode sa panahon ng zero-demand, ang mga installation ay karaniwang nakakakuha ng 20% hanggang 40% na pagbabawas ng enerhiya.
Ang isang munisipal na awtoridad sa tubig sa isang pangunahing lungsod sa Asya ay pinamamahalaan ang higit sa 80 sekundaryong mga istasyon ng pampalakas ng suplay ng tubig na naglilingkod sa matataas na mga komunidad ng tirahan. Ang bawat istasyon ay nag-supply ng 200 hanggang 800 apartment sa mga tore mula 18 hanggang 35 palapag. Luma na ang kasalukuyang kagamitan — ang ilang mga istasyon ay gumagamit ng mga tangke sa bubong na may float-valve refill, ang iba ay gumamit ng fixed-speed pump set na may mga pressure-reducing valve. Ang pamahalaang lungsod ay nag-utos ng pag-upgrade upang mapabuti ang kalidad ng presyon, alisin ang mga tangke sa bubong sa mga lugar ng kalusugan ng publiko, at bawasan ang pagkonsumo ng enerhiya sa pumping.
Ang bawat istasyon ng booster ay nagsilbi ng isang tore na may natatanging profile ng demand: matalim na peak sa umaga at gabi, katamtamang demand sa araw, at malapit sa zero na daloy sa magdamag. Ang mga kasalukuyang fixed-speed pump ay tumatakbo sa buong kapasidad anuman ang pangangailangan, na nagdurugo ng labis na presyon sa pamamagitan ng mga pressure-reducing valve. Nag-aksaya ito ng malaking enerhiya habang gumagawa ng init at ingay sa mga pump room. Kailangang alisin ang mga tangke ng bubong upang matugunan ang mga bagong regulasyon sa kalusugan, at hinihiling ng awtoridad ang lahat ng bagong istasyon na mag-ulat ng data sa isang sentral na platform ng SCADA. Mahigpit din ang pisikal na espasyo — karamihan sa mga pump room ay ni-retrofit sa mga basement na lugar na may limitadong taas ng kisame at pinaghihigpitang pag-access.
Pagkatapos ng isang matagumpay na piloto sa tatlong istasyon, pinili ng awtoridad ang mga cabinet na may constant pressure na ginawa ng pabrika. Ang isang solong enclosure ay naglalaman ng VFD, controller, output contactor para sa tatlong vertical multi-stage pump, pressure interface, at HMI touchscreen — tumutugma sa footprint ng lumang panel. Ang kontrol ng presyon ng PID ay nagpapahintulot sa mga balbula na nagpapababa ng presyon na ganap na maalis. Ang lead pump ay nag-iba-iba ang bilis upang tumugma sa demand, na may karagdagang mga pump na itinatanghal kung kinakailangan. Magdamag, ang sistema ay natulog, ang presyon na hawak ng isang maliit na daluyan ng diaphragm.
Ang presyon ng tubig sa mga apartment sa itaas na palapag ay nagpatatag sa pinakamababang regulasyon anuman ang pangangailangan, nang walang labis na presyon sa mga mas mababang palapag na dulot ng lumang sistema. Ang pagkonsumo ng enerhiya ay sinukat sa bawat istasyon at ipinadala sa SCADA ng awtoridad sa Modbus, na nagbibigay sa mga operator ng real-time na visibility at ang kakayahang mag-adjust ng mga pressure setpoint nang malayuan para sa bawat partikular na taas ng tower.
Tatlumpu't dalawang constant pressure cabinet ang na-install sa unang yugto sa loob ng 18 buwan. Ang bawat cabinet ay na-pre-loaded ng pump data at pressure setpoints na tumugma sa partikular na tower. On-site commissioning konektadong supply ng mains, mga pump motor cable, at ang pressure transmitter - karaniwang nakumpleto sa isang araw bawat istasyon.
● Ang mga reklamo sa panggigipit mula sa mga naninirahan sa pinakamataas na palapag sa buong 32 komunidad ay bumaba sa zero sa loob ng tatlong buwan ng pag-commissioning.
● Bumaba ng average na 35% ang pagkonsumo ng enerhiya ng bomba kumpara sa dating fixed-speed baseline, na lumampas sa 25% na target ng awtoridad.
● Na-decommission at inalis ang mga tangke ng bubong, na nag-aalis ng mga nauugnay na gastos sa pagpapanatili at pagsunod sa kalidad ng tubig.
● May dalawang taong operations team na ngayon ang namamahala sa lahat ng 32 istasyon nang malayuan mula sa central SCADA.
● Ipinag-standardize ng awtoridad ang constant pressure cabinet para sa natitirang 50 istasyon, na kasalukuyang isinasagawa ang phase two.
