Available sa mga configuration mula sa 2-string hanggang 24-string input, itong PV Combiner Box Distribution Cabinet na inaalok ng nangungunang manufacturer ng China na Csivei, nagsasama-sama ng mga parallel na PV string sa isang karaniwang DC bus, na ang bawat input channel ay pinoprotektahan ng dedikadong DC fuse holder at fuse link na na-rate para sa short-circuit current ng string. Ang pangunahing DC disconnect switch o moulded-case circuit breaker ay nagbibigay ng single-point isolation ng buong array, habang ang surge protective device (Type 1+2 o Type 2) sa parehong positibo at negatibong busbar ay nagbabantay laban sa lightning-induced overvoltage transients. Ang mga rating ng DC busbar ay mula 100A hanggang 800A at mas mataas, na may mga boltahe ng system hanggang 1000VDC o 1500VDC depende sa detalye. Ang cabinet enclosure, na ginawa mula sa galvanized steel o stainless steel na may weatherproof powder coating, ay available sa IP65 o IP66 na mga rating para sa direktang pagkakalantad sa labas. Sinusukat ng isang opsyonal na module ng matalinong pagsubaybay ang per-string current, boltahe ng bus, at katayuan ng breaker, na nagpapadala ng data sa pamamagitan ng RS485 Modbus RTU sa mga SCADA system o sa platform ng komunikasyon ng inverter — na nagpapagana ng mabilis na pag-localize ng fault sa mga malalaking field ng PV. Ang ganap na pagsunod sa IEC 61439-1, IEC 61643-11, at mga nauugnay na pamantayan sa rehiyon ay pinananatili.
Kung saan nagtatagpo ang maraming PV string bago ang inverter, ang PV Combiner Box / Distribution Cabinet ay nagbibigay ng organisado, protektadong DC aggregation — pinapasimple ang paglalagay ng kable, pagpapahusay ng kaligtasan, at pagpapagana ng mahusay na pamamahala ng fault.
Sa agricultural at municipal solar pumping installation, ang mga PV array ay kadalasang sumasaklaw sa malalawak na field na may dose-dosenang parallel string. Kinokolekta ng combiner cabinet ang lahat ng string input malapit sa array, na naglalabas ng isang pinamamahalaang DC feed sa pumping inverter. Pinaliit nito ang mahaba, magastos na pagtakbo ng DC cable at binabawasan ang pagkawala ng boltahe. Ang pinagsamang DC disconnect ay nagbibigay ng ligtas na paghihiwalay sa panahon ng pagpapanatili ng pump o inverter, habang tinitiyak ng per-string fusing na ang isang string fault ay hindi cascade.
Ang malalaking ground-mount PV installation ay nangangailangan ng structured, protektadong koleksyon ng DC sa maraming inverter zone. Ang mga combiner cabinet na nakaposisyon sa mga madiskarteng punto sa loob ng array field ay pinagsasama-sama ang mga string group, nagpapakain ng mas mataas na boltahe, mas mababang kasalukuyang DC sa mga sentral na inverter o mga istasyon ng transpormer. Ang mga bersyon ng matalinong pagsubaybay ay nagbibigay-daan sa mga operations team na matukoy ang hindi magandang pagganap ng mga string nang malayuan, na makabuluhang binabawasan ang oras ng pag-troubleshoot sa daan-daang ektarya.
Ang mga pabrika, bodega, at mga bubong ng gusali ng opisina na may maraming PV string orientation ay nakikinabang mula sa mga combiner cabinet na matatagpuan sa tabi ng array. Pinagsasama-sama ang mga string ayon sa roof zone, oryentasyon, o shading profile, pagkatapos ay pinagsama sa isang DC output na dinadala sa mga cable tray patungo sa inverter room. Ang weatherproof enclosure ng PV Combiner Box Distribution Cabinet ay lumalaban sa pagkakalantad sa rooftop, at ang pangunahing isolator ay nagbibigay ng isang maginhawang shutdown point para sa mga serbisyo ng sunog o maintenance crew.
Ang mga malalayong off-grid na site — gaya ng mga telecom tower, mining camp, at island community — ay kadalasang pinagsama ang PV sa mga diesel generator. Pinagsasama-sama ng mga combiner cabinet ang mga string ng solar array bago ipasok sa hybrid charge controller o inverter. Mahalaga ang proteksyon sa bawat string sa mga application na ito kung saan madalang ang pag-access sa site at dapat na awtomatiko at ligtas ang pag-iisa ng fault.
Sa DC-coupled storage installation, pinagsama-sama ng mga combiner cabinet ang mga PV string bago sila kumonekta sa isang shared DC bus na naghahatid ng inverter at charger ng baterya. Ang mga fused input at pangunahing breaker ng cabinet ay nagbibigay ng kinakailangang overcurrent na proteksyon at paghihiwalay para sa ligtas na pagsasama ng system ng baterya.
Ang PV Combiner Box Distribution Cabinet ay inengineered bilang isang kumpleto, nasubok sa pabrika na DC aggregation point — pinagsasama ang proteksyon ng string, surge suppression, at opsyonal na intelligence sa isang enclosure.
Ang bawat channel ng input ng PV string ay winakasan sa isang nakalaang fuse holder na na-rate para sa pagpapatakbo ng DC hanggang 1000VDC o 1500VDC, depende sa detalye ng system. Ang mga fuse link ay may sukat sa bawat string ng short-circuit current (karaniwang 1.56 × Isc bawat kinakailangan ng IEC) at nakalagay sa touch-safe finger-proof carrier. Ang lahat ng mga input ng string ay indibidwal na ibinubukod ng mga nakalaang fuse disconnector, na nagpapahintulot sa isang string na ligtas na madiskonekta para sa pagsubok o pagpapanatili habang ang natitirang bahagi ng array ay patuloy na gumagana. Ang pinagsamang DC busbar ampacity ay kinakalkula na may naaangkop na derating para sa tuluy-tuloy na full-load na operasyon sa mataas na ambient na temperatura.
Ang Type 1+2 o Type 2 surge protective device ay naka-install sa pagitan ng positive-to-earth at negative-to-earth sa pangunahing DC bus, na sinubukan sa IEC 61643-11 at EN 61643-31. Sa mga rehiyong may mataas na peligro sa kidlat, ang mga Type 1+2 SPD na may 12.5kA o mas mataas na impulse current rating ay tinukoy, na nagbibigay ng parehong equipotential bonding at transient overvoltage na proteksyon. Ang indikasyon ng katayuan ng SPD — karaniwang berde/pulang mekanikal na bandila — ay nagbibigay ng visual na kumpirmasyon ng pagiging handa sa pagpapatakbo, na may opsyonal na mga contact sa malayuang pagbibigay ng senyas para sa pangangasiwa ng pagsubaybay.
Ang pangunahing DC disconnect switch o moulded-case circuit breaker na na-rate para sa buong busbar current at boltahe ng system ang nagsisilbing single-point array isolation device. Ang switch na ito ay external na pinapagana sa pamamagitan ng door-mounted handle, na nagbibigay-daan sa ligtas na lock-out/tag-out nang hindi binubuksan ang cabinet. Sa mas malalaking cabinet, tinitiyak ng arc chute at magnetic blowout na disenyo ang ligtas na pagkaputol ng DC fault currents, na mas mahirap patayin kaysa sa AC arcs.

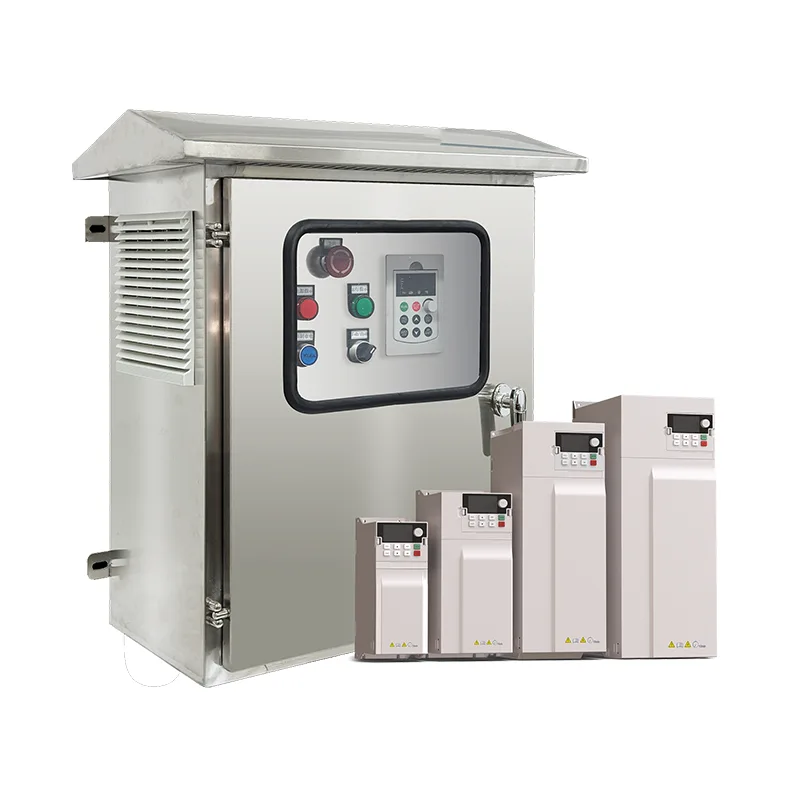

Ang enclosure ay gawa mula 1.5mm hanggang 2.0mm galvanized steel sheet o grade 304/316 stainless steel para sa coastal at corrosive na kapaligiran. Ang isang hindi tinatablan ng panahon, UV-resistant powder coat finish ay inilalapat pagkatapos ng katha, na ang lahat ng mga seam ay patuloy na hinangin o gasketed. Ang mga rating ng proteksyon ng IP65 o IP66 ay karaniwan, na may IP65 na angkop para sa karamihan ng mga panlabas na application at IP66 na tinukoy para sa high-pressure washdown o matinding alikabok na kapaligiran. Ang PV Combiner Box Distribution Cabinet door ay nilagyan ng full-perimeter compression gasket at stainless steel na bisagra. Ang passive ventilation ay ibinibigay ng na-filter na breather drain na nagpapapantay sa presyon habang hinaharangan ang moisture at pagpasok ng insekto. Ang panloob na pagtaas ng temperatura ay pinamamahalaan sa pamamagitan ng mapagbigay na busbar cross-sectional area at konserbatibong kasalukuyang disenyo ng density, pag-iwas sa mga hot spot na maaaring magpapahina sa pagganap ng fuse.
Pumapasok ang mga string input cable sa pamamagitan ng IP-rated na mga glandula ng cable o gland plate sa ilalim o mga gilid ng cabinet, na may tinukoy na sukat ng gland upang tumugma sa diameter ng array cable. Ang mga panloob na terminal ay screw-clamp o bolt type, na angkop para sa copper o aluminum conductors. Ang mga busbar ay tin-plated na tanso, na may sukat para sa pare-parehong kasalukuyang pamamahagi sa lahat ng input channel. Tinitiyak ng mga channel sa pamamahala ng cable at mga tie-down point sa loob ng cabinet ang isang maayos at magagamit na layout.
Sinusukat ng opsyonal na monitoring board ang indibidwal na string current sa pamamagitan ng Hall-effect sensor, boltahe ng bus, status ng breaker, at kalusugan ng SPD. Ang data ay ipinapadala sa pamamagitan ng RS485 Modbus RTU sa isang lokal na data logger, ang inverter, o isang remote na platform ng SCADA. Ang mga string ng kasalukuyang imbalance alarm ay nagbibigay-daan sa mga operations team na matukoy ang hindi maganda ang performance o faulted na mga string mula sa control room, na inaalis ang pangangailangan para sa manu-manong clamp-meter survey sa malalaking array. Ang module ay self-powered mula sa DC bus, na hindi nangangailangan ng hiwalay na auxiliary supply.
Ang cabinet ay dinisenyo at sinubukan sa IEC 61439-1 (mababang boltahe switchgear at controlgear assemblies) at IEC 61643-11 (surge protective device). Ang mga panrehiyong sertipikasyon kasama ang CE at TUV ay magagamit depende sa target na merkado.
Q1: Ilang PV string ang maaaring pagsamahin sa isang PV Combiner Box Distribution Cabinet?
Ang mga karaniwang configuration ay mula 2 hanggang 24 string input. Available ang mga bilang ng custom na input kapag hiniling. Tinutukoy ng bilang ng mga input, kasama ang string fuse rating, ang kabuuang kasalukuyang busbar — tutulungan ka ng aming mga inhinyero na piliin ang tamang laki ng cabinet batay sa iyong disenyo ng array.
Q2: Ano ang pagkakaiba sa pagitan ng combiner box at distribution cabinet?
Ang mga termino ay kadalasang ginagamit nang palitan, ngunit ang aming produkto ay nagsisilbi sa parehong mga function sa isang enclosure. Bilang isang combiner, pinagsasama-sama nito ang maraming input ng string papunta sa isang output ng DC. Bilang cabinet ng pamamahagi, maaari rin nitong hatiin ang DC power sa maraming load o magsama ng karagdagang functionality tulad ng DC switchgear para sa maraming input ng inverter. Maaaring i-configure ang cabinet upang tumugma sa iyong partikular na topology ng system.
Q3: Anong rating ng boltahe ang kailangan ko — 1000VDC o 1500VDC?
Depende ito sa maximum na boltahe ng system ng iyong PV array. Karamihan sa mga residential at commercial system hanggang sa humigit-kumulang 100kW ay gumagamit ng 1000VDC. Ang mga utility-scale system ay lalong nagpapatibay ng 1500VDC upang mabawasan ang pagkalugi ng cable at dami ng combiner. Ang aming mga cabinet ay magagamit sa parehong mga klase ng boltahe, na may mga bahagi na naaangkop na na-rate. Huwag kailanman tumukoy ng 1000V cabinet para sa 1500V array — kumpirmahin muna ang maximum input voltage ng iyong inverter.
T4: Maaari bang ilagay ang cabinet sa labas na may direktang pagkakalantad sa ulan at araw?
Oo. Ang karaniwang IP65 enclosure ay idinisenyo para sa permanenteng pag-install sa labas, na may mga selyadong gasket ng pinto, UV-resistant coating, at mga filter na drains. Para sa mga lugar na napakalantad, available ang IP66. Inirerekomenda ang isang sunshade canopy accessory sa mga tropikal at disyerto na klima upang bawasan ang direktang pag-init ng araw at pahabain ang buhay ng bahagi.
Q5: Kailangan ko ba ng surge protection sa bawat combiner cabinet?
Lubos naming inirerekomenda ito. Ang mga array ng PV ay sumasaklaw sa malalaking lugar sa ibabaw at likas na madaling kapitan ng mga induced overvoltages mula sa kalapit na mga pagtama ng kidlat. Ang isang solong surge event ay maaaring makapinsala sa maraming string at sa DC input stage ng inverter. Kasama sa aming mga cabinet ang Type 1+2 o Type 2 SPD bilang pamantayan, at inirerekomenda namin ang pag-install ng mga SPD sa parehong antas ng combiner at sa inverter DC input para sa layered na proteksyon.
Q6: Ano ang opsyon sa matalinong pagsubaybay at kailangan ko ba ito?
Sinusukat ng module ng pagsubaybay ang kasalukuyang per-string at ipinaparating ang data ng pagganap sa antas ng string sa iyong SCADA o platform ng pagsubaybay. Para sa maliliit na system na may madaling pag-access sa array, maaaring sapat na ang mga manu-manong pagsusuri. Para sa mga utility-scale na site o mga pag-install kung saan kritikal ang mabilis na lokasyon ng fault, binabawasan ng matalinong pagsubaybay ang oras ng pag-troubleshoot mula oras hanggang minuto sa pamamagitan ng pag-flag ng eksaktong hindi gumaganang string.
Q7: Anong maintenance ang kailangan sa combiner cabinet?
Ang isang solong combiner cabinet ay tinukoy para sa bawat site, na nakaposisyon sa dulo ng array na pinakamalapit sa inverter. Ang lahat ng mga string cable ay pinatakbo sa maikling distansya mula sa mga dulo ng array papunta sa cabinet, kung saan sila ay natapos sa mga indibidwal na naka-fused input. Ang pangunahing DC output ng cabinet — isang solong, protektadong pares ng cable — ay tumakbo mula sa combiner hanggang sa inverter, na kapansin-pansing binabawasan ang kabuuang paggamit ng tanso at pinasimple ang pag-trench.
Ang per-string fusing ng cabinet ay mahalaga para sa malalaking parallel array. Kung sakaling magkaroon ng string fault — gaya ng shorted bypass diode o nasira na module — ang apektadong fuse ay mawawala, na ihihiwalay ang string na iyon habang ang natitirang array ay patuloy na gumagana nang hindi apektado. Kung walang per-string fusing, ang isang solong fault ay posibleng mag-back-feed sa faulted string mula sa lahat ng iba pang parallel string, na lumilikha ng panganib sa sunog.
Ang proteksyon sa kidlat ay isang mapagpasyang tampok. Ang uri ng 1+2 surge protective device na naka-install sa bawat cabinet ay nagbigay ng unang linya ng depensa laban sa mga induced surge, na pinoprotektahan ang array wiring at ang mahal na inverter power stage downstream. Ang pangunahing DC disconnect switch ay nagbigay-daan sa mga lokal na technician na ligtas na ihiwalay ang buong array sa panahon ng inverter maintenance o pump replacement, na may lock-out na pasilidad upang maiwasan ang aksidenteng muling pag-energize.
Para sa sampung pinakamalaking site, isinama ang opsyonal na module ng matalinong pagsubaybay, na nagsusukat ng per-string current at nagpapadala ng data pabalik sa central SCADA system sa pamamagitan ng GPRS link ng inverter.
