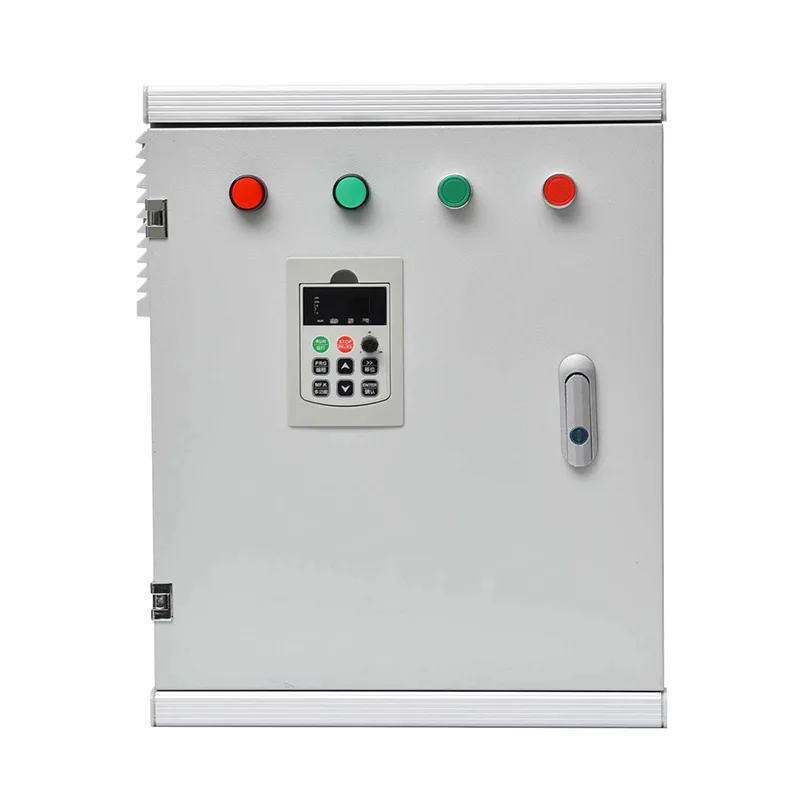

Ang Soft Starter Cabinet na inaalok ng nangungunang manufacturer ng China na Csivei ay may kasamang 3-phase soft starter unit (na-rate mula 7.5 hanggang 800 kW, 380–690 V), isang papasok na circuit breaker o fused disconnect, isang built-in na bypass contactor, isang motor overload relay, at isang control transformer. Ang mga panimulang katangian — programmable current limit, boltahe ng ramp time, at paunang torque — ay itinakda sa pamamagitan ng digital keypad o HMI. Kasama sa mga opsyonal na function ang isang soft-stop ramp para sa mga pump system upang maiwasan ang water hammer. Sinasaklaw ng proteksyon ang short circuit, overload, phase loss, under/overvoltage, at overtemperature ng thyristor. Ang karaniwang komunikasyon sa pamamagitan ng Modbus RTU ay nagbibigay-daan sa koneksyon sa planta ng DCS o SCADA; available ang opsyonal na Profibus, Profinet, o Ethernet/IP. Ang floor-standing enclosure ay gawa sa galvanized steel na may powder-coated na finish, na may rating na IP42 hanggang IP55, na angkop para sa mga panloob na electrical room at maalikabok na industriyal na kapaligiran.
Para sa mga motor na umaandar sa nakapirming bilis ngunit nangangailangan ng banayad na pagsisimula upang protektahan ang hinimok na kagamitan at mga de-koryenteng network, ang Soft Starter Cabinet ay nagbibigay ng isang compact, mababang-maintenance na alternatibo sa direct-on-line o star-delta starter.
Nakikinabang ang raw water intake, booster, at transfer pump mula sa malambot na pagsisimula, na nag-aalis ng water hammer sa mga pipeline at nagpapababa ng mekanikal na pagkasira sa mga pump impeller at coupling. Ang built-in na soft-stop na function ay higit na nagpapahina sa check valve slam at pressure surges. Ang operasyon ng bypass sa panahon ng steady-state na pagtakbo ay nagsisiguro ng minimal na pagbuo ng init ng cabinet, kahit na sa mga pump station na may limitadong bentilasyon.
Ang mga chiller, cooling tower fan, at malalaking air-handling unit motor sa mga komersyal na gusali ay maaaring gumuhit ng matataas na start-up na agos na nagiging sanhi ng pagkutitap ng mga ilaw at pagpipigil sa mga kontrol ng generator. Nililimitahan ng mga soft starter cabinet ang inrush current sa 3-4 na beses na full-load, na pumipigil sa pagbaba ng boltahe. Tinatanggal ng mga bypass contactor ang tuluy-tuloy na pagkawala ng thyristor, pinapanatili ang kahusayan ng enerhiya ng system sa mahabang oras ng pagpapatakbo ng gusali.
Ang mga belt conveyor at rock crusher ay nangangailangan ng banayad na torque application sa panahon ng start-up upang maprotektahan ang mga gearbox, belt splices, at couplings mula sa shock loading. Ang adjustable kick-start na feature ng soft starter ay naghahatid ng maikling high-torque pulse bago ang pagrampa, na pagtagumpayan ang breakaway friction ng isang fully loaded belt. Kapag umaandar na ang motor, tinitiyak ng bypass contactor ang malamig, matipid sa enerhiya na operasyon sa maalikabok at mataas na temperatura na mga kapaligiran.
Ang mga screw at reciprocating compressor sa mga manufacturing plant, kasama ang mga mixer at agitator sa pagpoproseso ng kemikal, ay nagsisimula sa ilalim ng pagkarga at nangangailangan ng maayos na acceleration. Ang mga soft starter ay nag-aalis ng abrupt torque transients na nagpapabilis sa bearing at vane wear, habang ang bypass operation ay nagsisiguro na walang thyristor losses sa mahabang tuluy-tuloy na pagtakbo.
Ang mga deep-well submersible pump at malalaking sprinkler system sa malalayong lugar ay umaasa sa malambot na starter para protektahan ang mga pump shaft at well casing mula sa pagsisimula ng torque. Ang mga cabinet ay katugma sa mga supply ng generator, dahil ang pinababang inrush na kasalukuyang nagbibigay-daan sa isang mas maliit na generator na magsimula ng isang mas malaking bomba. Binabawasan ng operasyon ng bypass ang pagkonsumo ng gasolina sa panahon ng patubig.
Ang Soft Starter Cabinet ay nagsasama ng soft starter na nakabatay sa thyristor na may ganap na proteksyon ng motor at circuit sa isang pre-wired enclosure, na na-optimize para sa pang-industriya na fixed-speed na kontrol ng motor.
Kinokontrol ng soft starter ang anim na anti-parallel silicon-controlled rectifiers (SCRs), isang pares sa bawat phase, upang maayos na taasan ang boltahe ng motor mula sa isang adjustable na antas ng paunang torque (karaniwang 30–60% ng nominal) hanggang sa buong boltahe sa isang oras ng ramp na itinakda ng user (0.5–60 segundo). Sa panahon ng ramp-up, ang kasalukuyang ay limitado sa isang tinukoy na maramihan ng full-load na kasalukuyang, karaniwang 3-5x, na pumipigil sa transpormador o generator ng overload. Kapag ang motor ay lumalapit sa kasabay na bilis, ang isang panloob na algorithm ay nakakakita ng pagbaba sa kasalukuyang at nagsenyas ng isang bypass contactor upang isara, na direktang nagkokonekta sa motor sa mga mains. Inalis nito ang kasalukuyang palabas sa mga SCR, na inaalis ang mga pagkawala ng pagpapadaloy nito at pagbuo ng init.
Pagkatapos magsimula, ang lahat ng kasalukuyang motor ay dumadaloy sa pamamagitan ng mechanical bypass contactor, na na-rate para sa tuluy-tuloy na tungkulin. Ang mga SCR ay nananatiling naka-gate, kaya ang malambot na starter ay walang naiaambag sa pagtaas ng init. Ito ay isang pangunahing bentahe sa mga VFD sa fixed-speed na mga application — ang cabinet ay tumatakbo nang cool at nangangailangan ng minimal na bentilasyon. Kung pipiliin ang isang soft stop, magbubukas ang bypass sa shutdown, at ang mga SCR ay muling nakikipag-ugnayan upang unti-unting bumaba ang boltahe, na pumipigil sa water hammer.
Nagbibigay ang cabinet ng ganap na proteksyon sa motor sa pamamagitan ng thermal-magnetic circuit breaker at electronic overload relay na may phase-loss at current-unbalance detection. Ang proteksyon ng short-circuit ay pinagsama-sama upang mapanatili ang integridad ng SCR. Kasama sa mga karagdagang proteksyon ang:
● Under/overvoltage na proteksyon, nagsasara bago masira ang motor mula sa mga anomalya ng boltahe
● Thyristor overtemperature sensing, na may alarma at yugto ng biyahe
● Pag-reversal ng phase at pagtukoy ng phase loss
● Proteksyon sa stall at naka-lock-rotor sa pamamagitan ng relay
Ang mga panlabas na interlock na pangkaligtasan (hal., emergency stop, vibration switch) ay naka-wire sa control circuit sa pamamagitan ng mga nakalaang terminal.
Ang digital keypad na may LCD display sa starter unit ay nagbibigay ng lokal na setting ng parameter, start/stop control, at status indication — kabilang ang motor current, boltahe, at fault code. Maaaring isama ang isang door-mounted HMI para sa mas malalaking cabinet. Ang karaniwang RS485 Modbus RTU ay nagbibigay-daan sa malayuang pagsisimula/paghinto, pag-download ng parameter, at pag-uulat ng alarma sa isang DCS o SCADA. Para sa mga demanding na network ng halaman, available ang mga gateway ng Profibus DP, Profinet, o Ethernet/IP.
Ang cabinet na nakatayo sa sahig ay ginawa mula sa heavy-gauge galvanized steel sheet na may weatherproof powder coat finish. Dahil ang init ng thyristor ay nabuo lamang sa mga segundong pagsisimula at paghinto ng mga rampa, ang natural na paglamig ng convection ay kadalasang sapat para sa mga panloob na cabinet. Para sa mga high-power unit o high-ambient na kapaligiran, ibinibigay ang filtered forced-air fan na may thermostatic control. Ang karaniwang rating ng proteksyon ay IP42 hanggang IP54; mas mataas na rating ang available para sa maalikabok o panlabas na mga lokasyon.
Ang bawat cabinet ay sumasailalim sa factory acceptance test kabilang ang: power circuit insulation resistance measurement, SCR firing circuit verification, bypass contactor operation, at functional testing ng lahat ng naka-program na start/stop na profile at mga function ng proteksyon. Ang pagpupulong ay idinisenyo at nasubok sa IEC 61439-1/2, at lahat ng control circuit ay sinusuri sa naaangkop na mga pamantayan ng kaligtasan sa ingay.
Q1: Kailan ako dapat pumili ng soft starter cabinet kaysa sa VFD o DOL starter?
Pumili ng malambot na starter kapag kailangan mo ng makinis na acceleration ng motor at pinababang inrush na kasalukuyang ngunit hindi nangangailangan ng tuluy-tuloy na pagkakaiba-iba ng bilis. Ang mga soft starter ay mas simple, gumagawa ng mas kaunting init, mas mura, at mas compact kaysa sa mga VFD. Kung ikukumpara sa DOL, inaalis nila ang mga kasalukuyang surges at mechanical shock. Kung ikukumpara sa star-delta, nagbibigay sila ng ganap na adjustable na mga panimulang parameter at maaaring mag-soft-stop ng mga pump system.
Q2: Anong mga laki ng motor ang kayang tanggapin ng cabinet?
Ang mga karaniwang cabinet ay na-configure para sa mga motor mula 7.5 kW hanggang 800 kW sa 400 V (tatlong yugto), na may 690 V na mga rating na magagamit para sa mas malalaking motor. Itutugma namin ang soft starter, bypass contactor, at circuit breaker sa kasalukuyang nameplate ng iyong motor. Posible ang mga custom na configuration para sa mas matataas na kapangyarihan.
Q3: Sinusuportahan ba ng soft starter cabinet ang multi-motor starting?
Oo, sa isang sunud-sunod na pag-aayos: ang isang solong soft starter ay maaaring magsimula ng ilang mga motor nang sunud-sunod, bawat isa ay may sariling output contactor. Matapos maabot ng unang motor ang buong bilis at mag-bypass, ang malambot na starter ay dinidiskonekta mula dito at kumokonekta sa pangalawang motor, at iba pa. Binabawasan nito ang gastos kapag ang ilang mga bomba o tagahanga na magkapareho ang laki ay nakikibahagi sa isang istasyon. Gayunpaman, ang lahat ng mga motor ay dapat magkaroon ng pareho o magkatulad na mga parameter ng pagsisimula.
Q4: Ano ang mangyayari kung nabigo ang soft starter habang tumatakbo ang motor?
Kapag ang motor ay nasa buong bilis at ang bypass contactor ay sarado, ang motor ay direktang tumatakbo mula sa mains supply. Kung nabigo ang control board ng soft starter o nasira ang mga SCR, ang motor ay patuloy na tumatakbo nang hindi maaapektuhan. Maaapektuhan lamang ng kasalanan ang susunod na pagtatangka sa pagsisimula. Ang likas na fail-safe na ito ay isang pangunahing bentahe sa pagpapatakbo.
Q5: Gaano katagal ang soft-start ramp, at maaari ba itong isaayos?
Ang oras ng rampa ng boltahe ay ganap na nababagay, karaniwang mula 0.5 hanggang 60 segundo, at maaaring pahabain pa kung kinakailangan. Ang paunang panimulang boltahe (kick start) ay nababagay din. Ang pinakamainam na ramp ay tinutukoy ng motor at load — sapat na haba upang maalis ang mekanikal na shock, sapat na maikli upang limitahan ang pag-init ng thyristor sa panahon ng pagsisimula.
Q6: Maaari bang hawakan ng soft starter ang madalas na pagsisimula?
Ang isang malambot na starter ay na-rate para sa isang tiyak na bilang ng mga pagsisimula bawat oras (karaniwang hanggang sa 10 mga pagsisimula ng mabibigat na tungkulin). Nakadepende ang rating na ito sa kasalukuyang setting ng pagsisimula, oras ng ramp, at laki ng motor. Para sa mga application na kinasasangkutan ng napakadalas na pagsisimula (hal., mga indexing conveyor), maaaring mas angkop ang isang VFD. Kumonsulta sa amin sa iyong duty cycle para sa tamang sukat.
Q7: Anong maintenance ang kailangan ng cabinet?
Ang regular na maintenance ay minimal: taunang visual check ng power terminations, paglilinis ng ventilation filters (kung nilagyan), at functional check ng bypass contactor. Ang mga SCR ay walang gumagalaw na bahagi at hindi nasusuot. Ang bypass contactor ay ang pangunahing magagamit na bahagi, na may mekanikal na buhay na karaniwang lumalampas sa isang milyong operasyon, na isinasalin sa mga taon ng serbisyo.
Q8: Lumilikha ba ang malambot na starter ng mga harmonika sa supply ng mains?
Ang mga soft starter ng thyristor ay gumagawa lamang ng mga harmonic na alon sa maikling pagsisimula at mga soft-stop na rampa. Sa panahon ng steady-state na bypass operation, ang motor ay kumukuha ng sinusoidal current, kaya walang harmonics ang nagagawa. Ginagawa nitong mas grid-friendly ang mga ito kaysa sa mga AC drive, na maaaring makabuo ng tuluy-tuloy na harmonika maliban kung na-filter.
Ang isang rehiyonal na awtoridad sa tubig sa Silangang Europa ay pinamamahalaan ang isang network ng 20 remote booster pump station, bawat isa ay may 2–4 na conventional direct-on-line (DOL) na nagsimulang pump na mula 37 hanggang 132 kW. Ang mga istasyon ay kritikal para sa pamamahagi ng tubig sa ilang mga bayan, ngunit ang mga paulit-ulit na problema ay nagdudulot ng hindi katanggap-tanggap na mga gastos sa pagpapatakbo at mga pagkagambala sa serbisyo.
Ang pangunahing problema ay elektrikal. Ang biglaang DOL starting current — hanggang 7 beses na full-load — ay nagdulot ng matinding pagbaba ng boltahe sa mahihinang linya ng pamamahagi sa kanayunan. Ang tripped na proteksyon na ito ay relay sa mga kalapit na substation, paminsan-minsan ay nakakaabala ng kuryente sa mismong pump station. Ang awtoridad ay nahaharap din sa mataas na mga gastos sa pagpapanatili ng makina: water martilyo sa panahon ng pagsisimula ng bomba at paghinto ng mga madalas na pumutok na mga kasukasuan ng tubo at nasira na mga balbula ng tseke, habang ang biglaang paggamit ng torque ay nagpaikli sa pump bearing at buhay ng pagkabit. Ang mga istasyon ay walang tao at matatagpuan sa mga liblib na lugar, kaya ang anumang kagamitan ay kailangang maging matatag, simple, at may kakayahang mag-ulat ng malayuang pagkakamali.
Sinuri ng awtoridad ang parehong mga VFD at soft starter. Nag-aalok ang mga VFD ng kontrol sa bilis ngunit itinuring na labis — ang mga bomba ay idinisenyo upang tumakbo sa nakapirming bilis laban sa isang static na curve ng system, kung saan ang mga throttling valve ay nagbigay na ng flow trimming. Ang mga soft starter cabinet ay nag-aalok ng perpektong tugma: aalisin ng mga ito ang panimulang mga kasalukuyang surge at water hammer nang hindi nagpapakilala ng tuluy-tuloy na pagkawala ng drive o kumplikadong paglamig.
● Nangangahulugan ang internal bypass contactor ng soft starter na kapag umaandar na, kukuha ng power ang motor nang walang pagkawala ng thyristor, na pinapanatili ang kaunting init ng cabinet sa mga hindi maaliwalas na pump room.
● Ang soft-stop na feature ay unti-unting magpapababa sa pump habang nagsasara, na nag-aalis ng pressure shock na nagdulot ng water hammer.
● Ang simpleng digital interface ng cabinet at ang RS485 Modbus na koneksyon ay direktang isinama sa umuusbong na network ng SCADA ng awtoridad, na nagbibigay-daan sa pag-uulat ng pagkakamali nang walang pagbisita sa site.
● Ang pinababang inrush current ay nangangahulugan na ang mga kasalukuyang generator set (ginagamit sa panahon ng grid outage) ay maaaring magsimula ng parehong mga pump nang walang problemang pagbaba ng boltahe, na nagpapalawak ng epektibong backup na kapasidad.
Dalawampung standardized soft starter cabinet (45 hanggang 160 A rating) ang ginawa, nasubok sa pabrika, at inilagay sa mga kasalukuyang pump room sa loob ng anim na buwan. Kasama sa bawat cabinet ang pangunahing circuit breaker, soft starter na may bypass contactor, electronic overload relay, Modbus communication, at rain-proof IP54 enclosure. Kasama sa pagkomisyon ang simpleng pagpasok ng parameter para sa oras ng ramp at kasalukuyang limitasyon, at koneksyon ng isang Modbus cable sa remote terminal unit ng istasyon.
● Ang mga abala sa boltahe ng grid mula sa pagsisimula ng pump ay inalis. Walang karagdagang mga substation trip ang naitala mula noong retrofit.
● Nabawasan ng mahigit 80% ang pag-aayos ng pipe sa unang taon, dahil inalis ang water hammer sa simula at stop sa pamamagitan ng soft-start at soft-stop profiling.
● Nagpakita ang mga pagpapalit ng pump bearing at seal ng masusukat na pagbaba, na nauugnay sa maayos at mababang torque na pagsisimula.
● Ang bypass na disenyo ay natiyak na ang mga power room ay nananatiling cool, kahit na sa panahon ng pinalawig na high-demand na pump run; walang nangyaring pagkabigo sa pagpapalamig ng cabinet.
● Nakakatanggap na ngayon ang awtoridad ng real-time na start/stop status, start current, at fault logs mula sa bawat istasyon sa SCADA nito, na nagbibigay-daan sa predictive response sa halip na mga emergency call-out.
● Pagkalipas ng isang taon, pinalawak ng awtoridad ang programa sa sampung karagdagang istasyon, na pinagtibay ang soft starter cabinet bilang pamantayan nito para sa lahat ng DOL-to-soft retrofit na proyekto.
