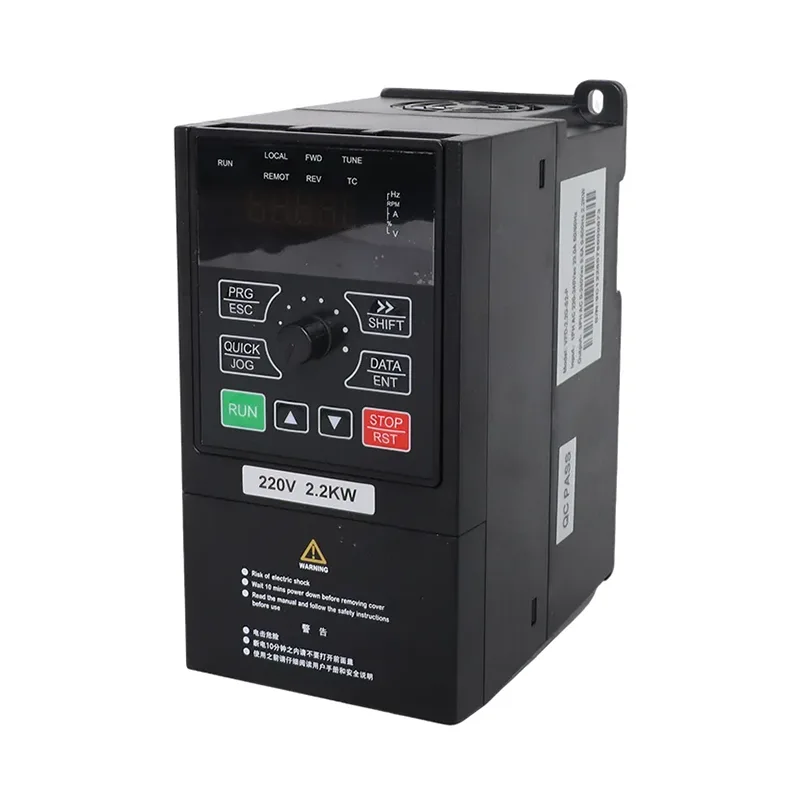

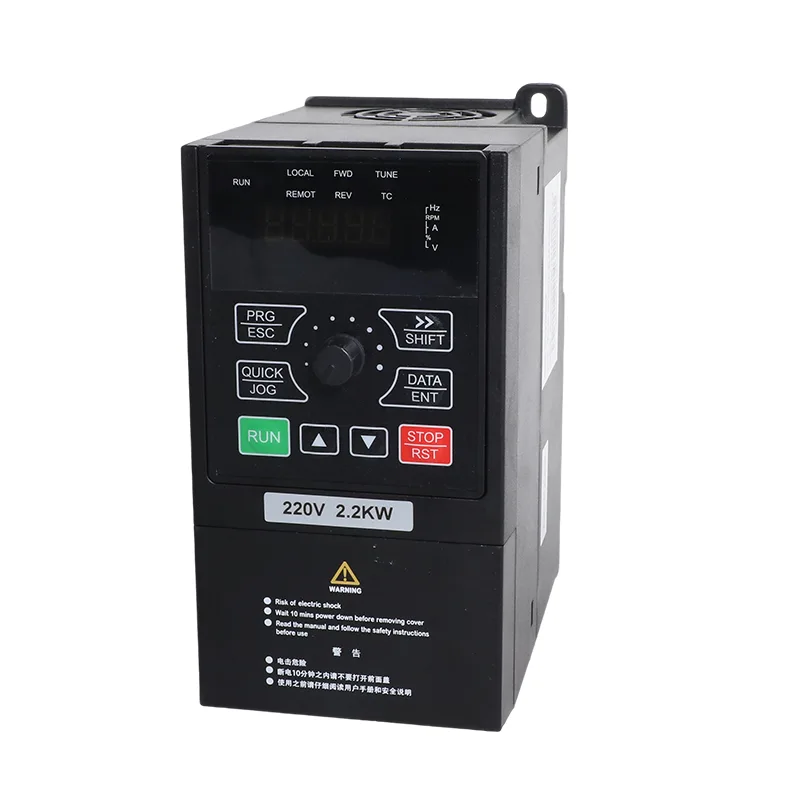

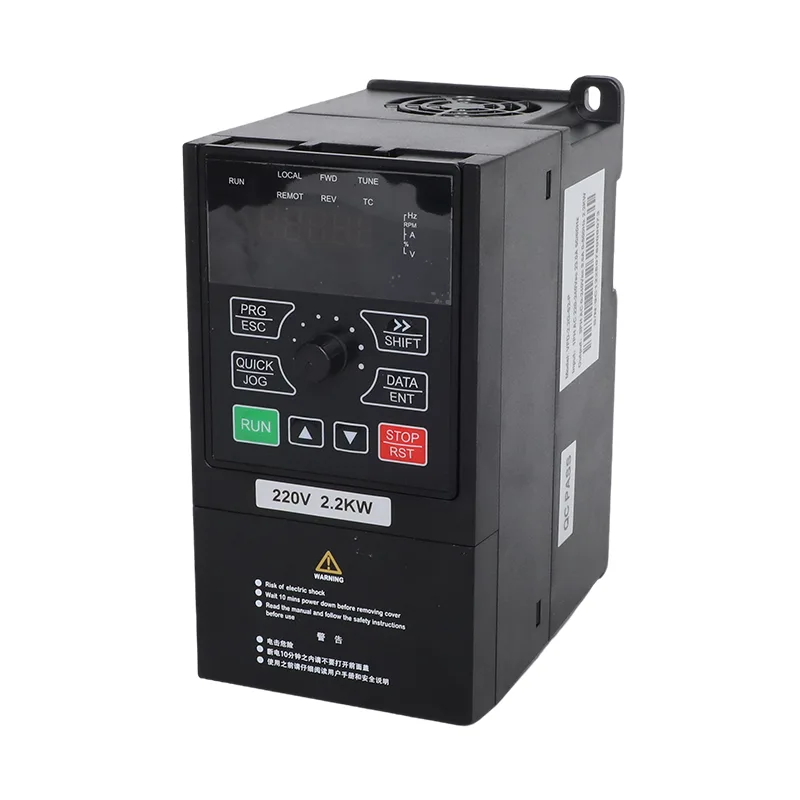

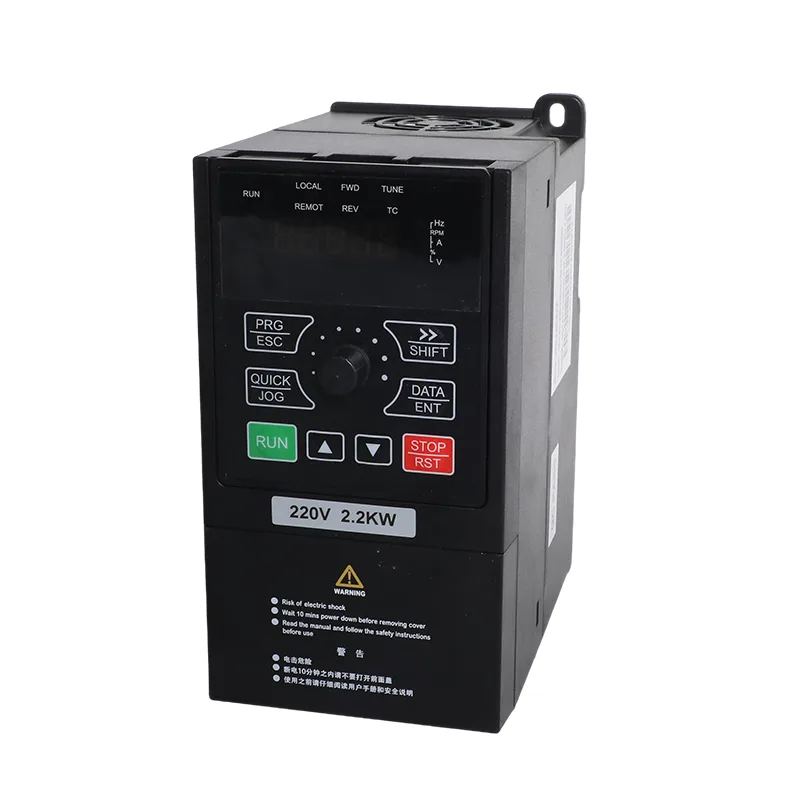

Ang 0.75-2.2kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD ng pabrika ng Csivei ay nagtatampok ng mataas na boltahe na saklaw ng input ng DC. Ang maximum na DC input ay 900 VDC, na may inirerekomendang open-circuit voltage range na 550–750 VDC at isang MPPT range na 450–600 VDC. Ang adjustable start-voltage range ay 300–900 VDC. Ang mga value na ito ay nagbibigay ng batayan para sa pagpili ng panel string na ipinapakita sa inirerekomendang array table.
Saklaw ng serye ang tatlong rating ng motor: 0.75 kW, 1.5 kW at 2.2 kW. Ang kanilang na-rate na output currents ay 2.1 A, 3.8 A at 5.1 A ayon sa pagkakabanggit. Ang bawat modelo ay idinisenyo para sa isang tatlong-phase na 380 V AC na supply at maaari ding gumana sa isang wastong na-configure na photovoltaic array sa solar pump mode. Tinutukoy ng pagpili ng operating mode kung ang drive ay ginagamit para sa solar pumping o bilang isang general-purpose inverter.
Para sa mga opsyon sa module na nakalista, ang inirerekomendang array ay gumagamit ng isang string ng 18 module na na-rate sa 250 W (37±1 V) o isang string ng 15 na module na na-rate sa 300 W (45±1 V). Ang mas mataas na boltahe ng string ng PV ay maaaring mangahulugan ng mas mababang DC current para sa isang partikular na antas ng kuryente, na maaaring makatulong na pamahalaan ang kasalukuyang cable at pagbaba ng boltahe sa mas mahabang pagtakbo. Dapat gamitin ng panghuling disenyo ng string ang aktwal na data ng kuryente ng module at panatilihin ang maximum na open-circuit na boltahe ng array sa loob ng limitasyon ng drive.
Ang tatlong modelo ay nagbabahagi ng isang compact na chassis na may sukat na 171 × 86 × 138 mm at tumitimbang ng humigit-kumulang 1 kg. Ang isang mounting footprint na 67.3 × 157.5 mm ay nakakatulong na magkasya ang inverter sa mas maliliit na control cabinet o equipment enclosure. Ang compact form na ito ay kapaki-pakinabang kung saan ang isang maliit na pump o machine ay nangangailangan ng variable-speed control ngunit ang espasyo sa pag-install ay limitado.
Sa P8-00 na nakatakda sa 1, ang drive ay tumatakbo sa solar pump mode. Ang pagsubaybay sa MPPT ay nag-aayos ng operasyon bilang tugon sa magagamit na photovoltaic power, habang ang mahinang liwanag na lohika at mga function ng proteksyon na nauugnay sa pump ay tumutulong na pamahalaan ang pagbabago ng mga kondisyon ng araw. Ang boltahe ng string ng array, rating ng motor at mga kinakailangan sa pump ay dapat suriin lahat kapag tinukoy ang system.
Sa P8-00 na nakatakda sa 0, ang parehong hardware ay maaaring gamitin para sa mga katugmang tatlong-phase na motor na walang solar array. Sinusuportahan ng kontrol ng SVC o V/F ang regulasyon ng bilis ng motor, habang ang built-in na PID at RS485 Modbus RTU ay magagamit para sa naaangkop na mga application ng pressure, flow o process-control. Maaaring i-configure ng CSIVEI ang hiniling na operating mode bago ipadala; ang pagbabago sa mode sa ibang pagkakataon ay ginawa sa pamamagitan ng mga nauugnay na parameter at dapat sundin ang manwal ng produkto.
| item | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Naaangkop na motor | 0.75 kW / 1 HP | 1.5 kW / 2 HP | 2.2 kW / 3 HP |
| Nominal na kapasidad | 1.5 kVA | 3 kVA | 4 kVA |
| Kasalukuyang input | 3.4 A | 5 A | 5.8 A |
| Kasalukuyang output | 2.1 A | 3.8 A | 5.1 A |
| AC input boltahe | AC 3 PH 380 V (-15%) hanggang 440 V (+10%) | ||
| Max. DC input boltahe | 900 VDC | ||
| Inirerekomenda ang hanay ng Voc | 550 hanggang 750 VDC | ||
| Inirerekomendang hanay ng MPPT | 450 hanggang 600 VDC | ||
| Simulan ang hanay ng boltahe | 300 hanggang 900 VDC, adjustable ang parameter | ||
| Na-rate na boltahe ng output | 3 PH 380 V AC | ||
| Antas ng ingay | 50 dBA max. |
| Modelo | 37±1 V module, 250 W±5 Wp | 45±1 V module, 300 W±5 Wp | ||
| Mga module bawat string | Mga string | Mga module bawat string | Mga string | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| item | Pagtutukoy |
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos para mag-load (hanggang 16 kHz ang sinusuportahan) |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |

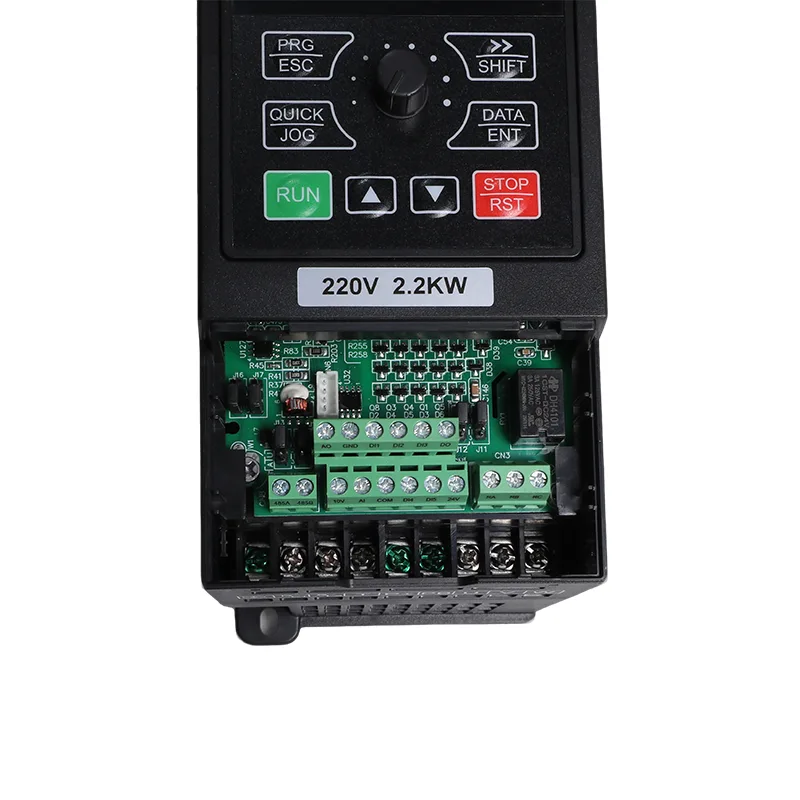

| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Ang power range na ito ay inilaan para sa mas maliliit na three-phase pump at motor-driven na kagamitan kung saan kapaki-pakinabang ang adjustable speed, solar operation o pareho.
Para sa mga pump system, makakatulong ang adjustable acceleration at deceleration na pamahalaan ang rate kung saan nabubuo at bumababa ang daloy. Ang mga tamang setting ng ramp ay depende sa pump, pipework at hydraulic na kondisyon; dapat silang piliin sa panahon ng pag-commissioning sa halip na ipagpalagay mula sa kapangyarihan ng motor lamang.
Ang mga inirerekomendang configuration ng array ay gumagamit ng 18 modules sa 250 W o 15 modules sa 300 W sa isang string. Sinusuportahan ng inverter ang hanggang 900 VDC, na may inirerekomendang hanay ng Voc na 550–750 VDC at isang hanay ng MPPT na 450–600 VDC. Suriin ang aktwal na open-circuit na boltahe ng module sa ilalim ng mga kondisyon ng temperatura ng site bago kumpirmahin ang string.
Itakda ang P8-00 sa 1 para sa solar pump mode o 0 para sa general-purpose mode. Pinagsasama ng parehong platform ang solar pumping na nakabatay sa MPPT sa kontrol ng motor ng SVC/V/F, built-in na PID at Modbus RTU, na nagbibigay-daan dito upang maghatid ng angkop na mga application ng pump o light-machinery.
P8-10 hanggang P8-14 i-configure ang mahinang ilaw na paghinto at i-restart ang gawi. Ang underload na proteksyon at water-level input ay maaari ding suportahan ang pump protection kapag tama ang wired at na-configure para sa pag-install.
Ang 171 × 86 × 138 mm chassis ay tumitimbang ng humigit-kumulang 1 kg. Ang built-in na PID, limang digital input, analog I/O at RS485 Modbus RTU ay nagbibigay ng lokal na kontrol at mga opsyon sa pagsasama nang hindi nangangailangan ng hiwalay na PID controller para sa mga sinusuportahang closed-loop na application.
18 module na 250 W (37 V type) sa isang string, o 15 modules na 300 W (45 V type). Parehong napunta ang array sa loob ng inirerekomendang 550 hanggang 750 VDC open-circuit range. Huwag lumampas sa 900 VDC, na pinakamataas na na-rate.
Oo, iyon ang normal na off-grid setup. I-wire ang array sa mga terminal ng DC at ang pump sa U, V at W, itakda ang P8-15 sa 1 para sa solar supply, at tumatakbo ang drive sa tuwing naghahatid ng sapat na boltahe ang array.
hindi rin. Ang kontrol ay sensorless vector o V/F, parehong walang feedback. Ang MPPT, dry-run protection, underload na proteksyon at opsyonal na PID para sa patuloy na presyon ay nasa drive na.
Itinatakda ng P8-09 ang mas mababang limitasyon ng dalas ng pagpapatakbo, 10.00 Hz bilang default. Kasama ang mahinang ilaw na threshold sa P8-10, iyon ang pumipigil sa pagmamaneho mula sa pag-ikot ng bomba nang napakabagal upang ilipat ang tubig.
Higit sa RS485 kasama ang Modbus RTU, oo. Ang dalas ng pagpapatakbo, boltahe ng bus, output current, output power, DI at DO status at ang kasalukuyang supply mode ay nababasa lahat mula sa U0 monitoring group, na may supply mode sa U0-49 na nagpapakita ng grid o solar.
Oo. Ang isang malaking bahagi ng ganitong laki ay nagpapadala sa mode na pangkalahatang layunin, sa pagmamaneho ng mga greenhouse fan, mga pump ng workshop, sirkulasyon ng coolant at maliliit na compressor sa isang 380 V na supply na walang array kahit saan sa site. Parehong hardware, parehong parameter, magkaibang mode. Sabihin sa amin kung alin ang gusto mo kapag nag-order ka. Ang isang unit na binili sa solar pump mode ay inililipat sa pamamagitan ng pagtatakda ng P8-00 sa 0.
Sabihin sa amin ang halo ng modelo at dami at sinipi namin ang isang petsa ng barko nang nakasulat kasama ang presyo. Ang mga karaniwang rating at mga unit na may tatak ng OEM ay hindi nagpapadala sa parehong iskedyul, dahil ang pag-print ng case at mga label ay ginawa sa iyong likhang sining, kaya sulit na magpasya iyon bago ka mag-order.
