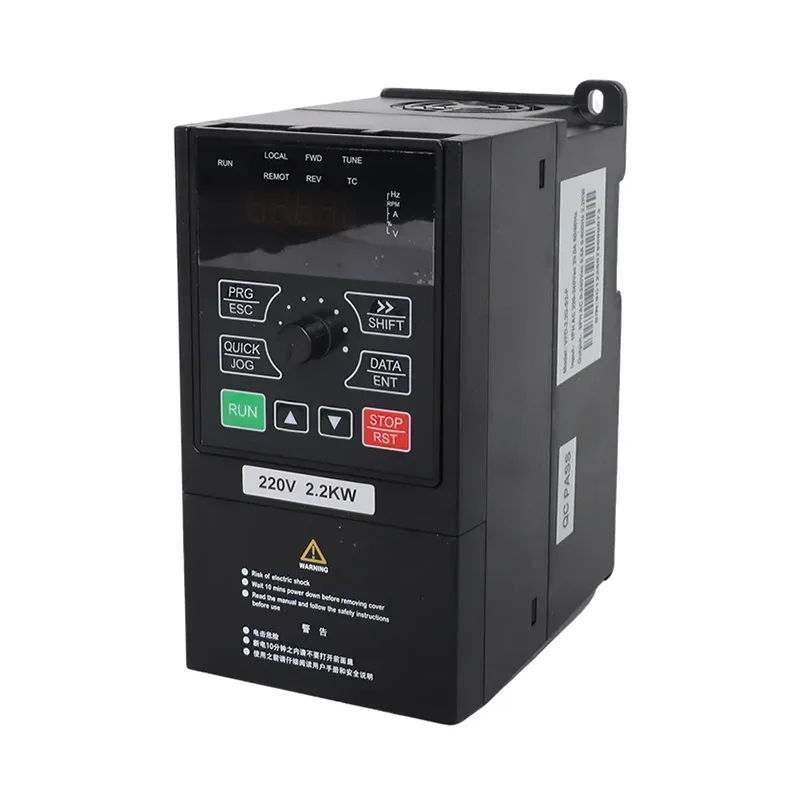

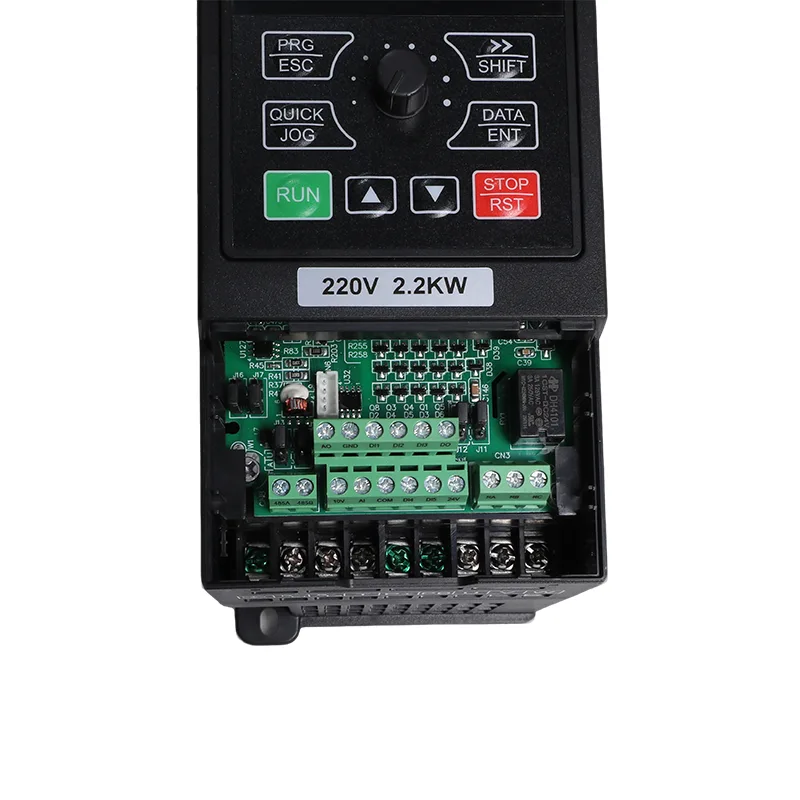

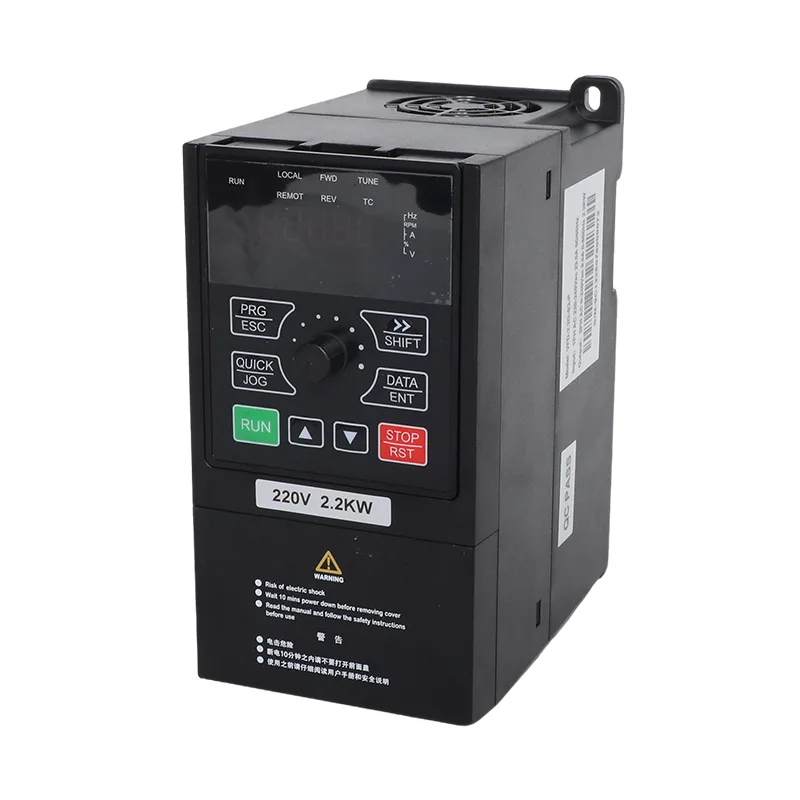

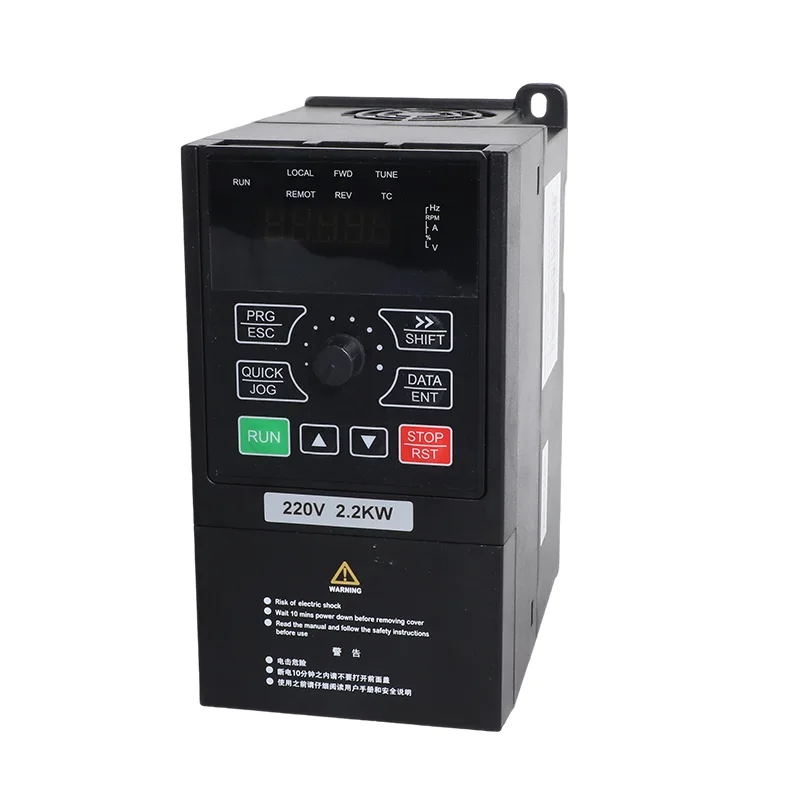

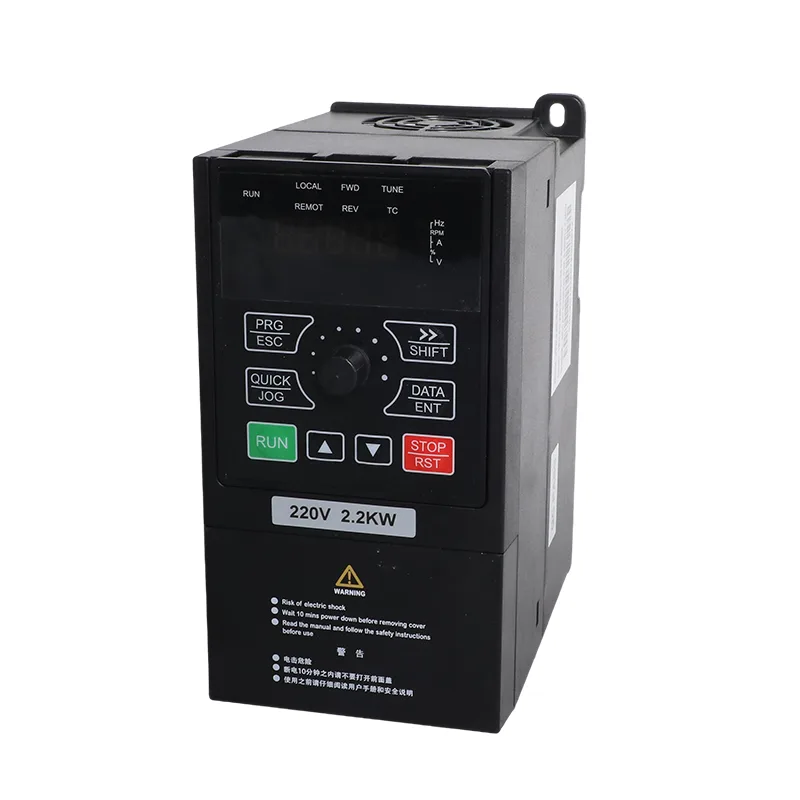

Ang CSIVEI iMaster VFD-PC10 series ay may kasamang 15 kW, 18.5 kW at 22 kW three-phase inverter models. Ang mga katumbas na numero ng modelo ay VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK at VFD-PC10-22G-T4-MK. Ang kanilang mga nakalistang output currents ay 32 A, 37 A at 45 A, ayon sa pagkakabanggit, para sa mga application ng motor na nakakatugon sa mga kinakailangan sa kuryente ng drive.
Ang 15-22kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD ay sumusuporta sa dalawang operating configuration: solar pump mode at general-purpose inverter mode. Gumagamit ang solar pump mode ng photovoltaic array bilang DC power source at may kasamang MPPT control. Nagbibigay ang general-purpose mode ng variable-frequency na kontrol ng motor gamit ang sensorless vector control (SVC) o V/F control.
Ang mga pangunahing circuit diagram na ibinigay para sa power range na ito ay tumutukoy sa mga terminal ng P+ at PB para sa pagkonekta sa isang panlabas na risistor ng pagpepreno. Ang koneksyon na ito ay may kaugnayan kapag ang application ay nangangailangan ng isang braking resistor para sa kinokontrol na pagbabawas ng bilis. Ang pagpili ng resistor, mga kable at mga limitasyon sa pagpapatakbo ay dapat sumunod sa teknikal na dokumentasyon ng naaangkop na modelo.
| item | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Naaangkop na motor | 15 kW / 20 HP | 18.5 kW / 25 HP | 22 kW / 30 HP |
| Nominal na kapasidad | 37 kVA | 44 kVA | 60 kVA |
| Kasalukuyang input | 37.9 A | 46.7 A | 55.6 A |
| Kasalukuyang output | 32 A | 37 A | 45 A |
| AC input boltahe | AC 3 PH 380 V (-15%) hanggang 440 V (+10%) | ||
| Max. DC input boltahe | 900 VDC | ||
| Inirerekomenda ang hanay ng Voc | 550 hanggang 750 VDC | ||
| Inirerekomendang hanay ng MPPT | 450 hanggang 600 VDC | ||
| Simulan ang hanay ng boltahe | 300 hanggang 900 VDC, adjustable ang parameter | ||
| Mga terminal ng risistor sa pagpepreno | P + at PB, panlabas na risistor | ||
| Antas ng ingay | 65 dBA max. |
Suriin ang nameplate ng motor at ang kasalukuyang rate ng output ng inverter bago pumili ng modelo. Ang kW rating lamang ng drive ay hindi nagtatatag ng pagiging angkop para sa bawat motor o pump duty. Kumpirmahin ang naaangkop na mga limitasyon sa kuryente laban sa dokumentasyon para sa eksaktong modelo.
Ang ibinigay na talahanayan ng pagsasaayos ay naglilista ng iba't ibang dami ng module para sa mga modelong 15 kW, 18.5 kW at 22 kW. Ang mga pagsasaayos na ito ay dapat ituring bilang mga pagsasaayos ng sanggunian at suriin laban sa datasheet ng PV module at mga kundisyon ng site bago i-install.
| Modelo | 37±1 V module, 250 W±5 Wp | 45±1 V module, 300 W±5 Wp | ||
| Mga module bawat string | Mga string | Mga module bawat string | Mga string | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Ang nominal na PV array power sa itaas ay kinakalkula mula sa nakasaad na module wattage at dami. Hindi ito kapalit ng kumpletong disenyo ng PV system.
Ang nakalistang pinakamataas na boltahe ng input ng DC ay 900 VDC. Ang inirerekomendang open-circuit voltage range ay 550–750 VDC, at ang inirerekomendang MPPT operating range ay 450–600 VDC. Ang mga halagang ito ay naglalarawan ng iba't ibang mga limitasyon sa pagpapatakbo at hindi dapat palitan ng paggamit.
Bago i-finalize ang isang string arrangement, kalkulahin ang inaasahang open-circuit na boltahe gamit ang Voc at temperature coefficient ng napiling module. Dapat isaalang-alang ng pagkalkula ang pinakamababang inaasahang temperatura ng site. I-verify na ang nakalkulang boltahe ng string ng malamig na panahon ay nananatili sa loob ng maximum na limitasyon ng input ng DC ng inverter at ang normal na boltahe ng pagpapatakbo ay angkop para sa tinukoy na hanay ng MPPT.
Ang mga PV string, DC cabling, isolator, overcurrent protection, surge protection at combiner equipment ay dapat isaalang-alang bilang bahagi ng pangkalahatang pag-install. Ang mga kinakailangang device at ang kanilang mga rating ay nakadepende sa configuration ng array, pag-aayos ng mga kable, ruta ng cable at mga naaangkop na kinakailangan sa kuryente.
Para sa parallel strings, kumpirmahin ang kinakailangang combiner at string protection arrangement gamit ang inverter installation manual at ang PV system designer. Ang mga kinakailangan sa proteksyon ng surge ay dapat ding matukoy mula sa layout ng pag-install at mga naaangkop na tagubilin. Huwag pumili ng mga DC protective device mula lamang sa rated power ng inverter.
| item | Pagtutukoy |
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos para mag-load (hanggang 16 kHz ang sinusuportahan) |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |
| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Ang solar pump mode ay inilaan para sa mga pump application na pinapagana ng isang photovoltaic array. Kasama sa mga nakalistang function ng control ang maximum power point tracking (MPPT) at mahinang liwanag na proteksyon na lohika.
Ang dami ng power na magagamit sa pump ay depende sa solar irradiance, ang configuration ng PV array, ang mga kinakailangan ng motor, mga katangian ng pump at mga kondisyon ng site. Samakatuwid, ang array ay dapat na idinisenyo sa paligid ng mga limitasyon ng boltahe ng inverter pati na rin ang kinakailangang tungkulin sa paghahatid ng tubig.
Kung saan kailangan ang grid o generator backup, kumpirmahin ang input switching arrangement at wiring laban sa naaangkop na diagram ng modelo. Maaaring kailanganin ang mga external switching component depende sa naka-configure na system; huwag ipagpalagay na ang lahat ng source-changeover function ay nasa loob ng inverter.
Ang general-purpose mode ay nagbibigay ng variable-frequency control para sa mga katugmang kagamitan na pinapatakbo ng motor. Kasama sa mga nakalistang function ang SVC at V/F control, PID, adjustable acceleration at deceleration, at RS485 Modbus RTU communication.
Ang operating mode ay pinili sa pamamagitan ng parameter na P8-00 ayon sa ibinigay na configuration. Ang tamang mode at mga parameter ng kontrol ay dapat kumpirmahin sa panahon ng pag-commissioning, gamit ang mga tagubilin para sa partikular na modelo at bersyon ng firmware.
Ang mga pangunahing circuit diagram para sa 15 kW, 18.5 kW at 22 kW na mga modelo ay tumutukoy sa mga terminal ng P+ at PB para sa isang panlabas na risistor ng pagpepreno. Ang koneksyon na ito ay maaaring may kaugnayan kapag ang isang application ay nangangailangan ng kontroladong deceleration sa halip na pahintulutan ang motor na huminto sa baybayin.
Ang pangangailangan para sa isang risistor ng pagpepreno ay nakasalalay sa pagkawalang-kilos ng pagkarga, mga kinakailangan sa pagbabawas ng bilis at tungkulin sa pagpapatakbo. Kumpirmahin ang mga detalye ng risistor, mga kinakailangan sa mga kable at pinahihintulutang kondisyon ng pagpepreno sa naaangkop na manwal bago i-install.
Ang ibinigay na pangkalahatang mga detalye ay naglilista ng mga sumusunod na panandaliang overload na rating:
| Overload level | Tagal |
|---|---|
| 150% ng kasalukuyang rate | 60 segundo |
| 170% ng kasalukuyang rate | 12 segundo |
| 190% ng kasalukuyang rate | 1.5 segundo |
Inilalarawan ng mga rating na ito ang nakalistang overload na kapasidad. Hindi nila, sa kanilang sarili, ginagarantiyahan na ang isang partikular na motor ay maaaring matagumpay na magsimula. Ang pagpili ay dapat isaalang-alang ang kasalukuyang rate ng motor, pagkarga ng bomba, oras ng pagbilis at ang nilalayong pagkakasunud-sunod ng pagsisimula.
Ang mga nakalistang control mode ay sensorless vector control (SVC) at V/F control. Sa ilalim ng SVC, ang pangkalahatang detalye ay naglilista ng panimulang torque na 150% sa 0.5 Hz, isang saklaw ng bilis na 1:100 at katumpakan ng katatagan ng bilis na ±0.5%.
Ang built-in na PID function ay nakalista para sa closed-loop na kontrol ng mga variable tulad ng presyon, daloy at temperatura. Ang mga kinakailangang sensor, feedback signal at control sequence ay dapat na i-configure para sa aktwal na aplikasyon.
Kasama sa mga nakalistang function ng proteksyon ang:
Ang ibinigay na mapagkukunan ay naglilista din ng mga alarma na nauugnay sa mahinang solar input, isang punong tangke, kakulangan ng tubig at kulang sa karga ng motor. Ang mga alarm code at mga kahulugan ay dapat suriin laban sa eksaktong manwal ng modelo bago gamitin para sa pag-install o pag-troubleshoot.
Ang ibinigay na impormasyon ng produkto ay nagsasaad na ang 15 kW, 18.5 kW at 22 kW na mga modelo ay gumagamit ng parehong control platform, na may pare-parehong terminal layout, parameter numbering at keypad operation sa tatlong rating. Kumpirmahin ang naaangkop na mga detalye ng mga wiring at parameter para sa ibinigay na modelo bago i-commissioning.
Ang komunikasyon sa RS485 sa Modbus RTU ay nakalista bilang pamantayan para sa serye. Ang magagamit na mga halaga ng pagsubaybay at mga rehistro ng kontrol ay dapat ma-verify sa mapa ng rehistro ng komunikasyon para sa naaangkop na bersyon.
Maaaring suriin ang drive para sa mga irigasyon na bomba na nagsusuplay ng mga network ng kanal, malalaking zone ng irigasyon o iba pang sistema ng tubig sa agrikultura. Ang agos ng motor, kinakailangang daloy ng tubig, kabuuang dynamic na ulo, configuration ng PV array at pang-araw-araw na mga kinakailangan sa pagpapatakbo ay dapat suriin bago piliin ang modelo.
Para sa paggamit ng hilaw na tubig, paglipat sa mga pasilidad ng paggamot o supply sa mga reservoir ng pamamahagi, ang pagpili ay dapat isaalang-alang ang duty ng bomba, data ng motor, mga kinakailangan sa kontrol at ang pagkakaroon ng nilalayong pinagmumulan ng kuryente.
Sa mga aplikasyon ng minahan at pit-water, kumpirmahin ang rating ng pump motor, inaasahang pagkakaiba-iba ng pagkarga, kinakailangang tagal ng pagpapatakbo at mga kondisyon ng pag-install. Ang inverter ay dapat na tumugma sa aktwal na motor at mga kinakailangan sa site.
Para sa mga sakahan ng isda at hipon na may regular na mga kinakailangan sa pagpapalit ng tubig, ang drive ay maaaring isaalang-alang para sa mga tugmang kagamitan sa pumping. Dapat isaalang-alang ng disenyo ng system ang kinakailangang dami ng tubig, iskedyul ng pumping at available na solar o AC power.
Sa general-purpose mode, ang drive ay maaaring suriin para sa mga katugmang industriyal na water-transfer, cooling-circuit at process-water application na nangangailangan ng variable-frequency na kontrol ng motor.
Maaaring isaalang-alang ang pangkalahatang layunin na pagsasaayos para sa mga katugmang tagahanga, blower at iba pang kagamitan na pinapatakbo ng motor. Kumpirmahin ang mga katangian ng pagkarga, data ng motor, mga kinakailangan sa pagbabawas ng bilis at anumang pangangailangan para sa isang panlabas na risistor ng pagpepreno bago piliin ang modelo.
Suriin ang nameplate ng motor para sa na-rate na kapangyarihan, kasalukuyang, boltahe at dalas. Ihambing ang kasalukuyang na-rate ng motor sa kasalukuyang output ng napiling modelo at suriin ang mga kinakailangan sa pagkarga at pagbilis bago kumpirmahin ang rating ng inverter.
Kung kinakailangan ang kinokontrol na pagbabawas ng bilis, suriin kung ang isang panlabas na resistor ng pagpepreno ay angkop para sa aplikasyon. I-verify ang rating ng risistor, pag-aayos ng terminal, mga kable at limitasyon sa pagpepreno laban sa dokumentasyong partikular sa modelo.
Tinutukoy ng ibinigay na mapagkukunan ang isang rekomendasyon ng output reactor para sa mga pag-install ng pump kung saan ang drive-to-motor cable ay lumampas sa 50 m. Suriin ang nauugnay na manual para sa naaangkop na gabay sa haba ng cable, mga kinakailangan sa reactor at mga kondisyon sa pag-install. Isaalang-alang ang pagkakabukod ng motor at pag-aayos ng cable kapag sinusuri ang koneksyon sa output.
Suriin ang disenyo ng array, parallel-string arrangement, DC isolator, overcurrent protection, combiner equipment at mga kinakailangan sa proteksyon ng surge. Ang mga naaangkop na device at rating ay dapat sumunod sa inverter manual, PV design at naaangkop na electrical standards.
Ang nakalistang operating temperature ay -10°C hanggang 50°C, na may derating na kinakailangan na 1% bawat 1°C sa itaas ng 40°C. Ang nakalistang gabay sa altitude ay nangangailangan ng pagbabawas ng 1% bawat 100 m mula 1000 m hanggang 3000 m. Kumpirmahin ang naaangkop na mga kinakailangan sa pag-install para sa aktwal na modelo, kabilang ang anumang karagdagang mga kinakailangan sa mas mataas na altitude.
I-configure ang data ng motor, command source, control mode at mga setting ng acceleration o deceleration ayon sa mga tagubilin ng modelo. Tinutukoy ng ibinigay na FAQ ang mga parameter na F3-00 hanggang F3-04 para sa data ng motor at nagrerekomenda ng auto-tuning bago ang unang operasyon. Sundin ang aktwal na manwal ng modelo para sa kumpletong pamamaraan ng pagkomisyon.
Tinutukoy ng ibinigay na pangunahing circuit diagram ang mga terminal ng P+ at PB para sa pagkonekta ng isang panlabas na risistor ng pagpepreno sa mga modelong 15 kW, 18.5 kW at 22 kW. Kung kinakailangan ang isang risistor ay depende sa mga kinakailangan sa pag-load, pagkawalang-galaw at pagbabawas ng bilis. Para sa iba pang mga rating ng kuryente, i-verify ang layout ng terminal at mga probisyon ng braking-resistor bago mag-order.
Dapat suriin ang pagiging angkop gamit ang kasalukuyang rate ng motor, mga kinakailangan sa pagsisimula, pag-load ng bomba at mga setting ng acceleration. Ang nakalistang SVC na panimulang torque ay 150% sa 0.5 Hz, at ang overload na rating ng serye ay 150% ng kasalukuyang rate sa loob ng 60 segundo. Hindi ginagarantiyahan ng mga numerong ito ang pagiging tugma sa bawat 22 kW submersible pump. I-configure ang data ng nameplate ng motor at sundin ang naaangkop na mga tagubilin sa auto-tuning at commissioning.
Ang ibinigay na impormasyon sa pag-install ay nangangailangan ng isang DC-rated na breaker sa PV input, isang PV combiner box kung saan ang mga parallel string ay pinagsama, at isang Type II surge protection device para sa tinukoy na array-distance condition. Kumpirmahin ang eksaktong mga rating ng device, pagkakalagay at mga kinakailangan sa distansya ng cable laban sa manwal sa pag-install at disenyo ng PV system bago i-commissioning.
Ang nakalistang pagbaba ng temperatura ay 1% para sa bawat 1°C sa itaas 40°C, na may saklaw na temperatura ng pagpapatakbo na -10°C hanggang 50°C. Ang nakalistang pagbaba ng altitude ay 1% bawat 100 m mula 1000 m hanggang 3000 m. Tinutukoy din ng ibinigay na mapagkukunan ang isang kinakailangan sa paghihiwalay-transformer sa itaas ng 2000 m; i-verify ang pangangailangang ito at ang mga kondisyon nito sa manual ng eksaktong modelo bago i-install.
Ang RS485 Modbus RTU ay nakalista bilang interface ng komunikasyon. Tinutukoy ng ibinigay na pinagmulan ang grupo ng pagsubaybay sa U0 bilang kasama ang output current, output power, bus voltage, digital input at output status, at supply mode sa U0-49. Kumpirmahin ang mapa ng rehistro at magagamit na data para sa ibinigay na bersyon ng firmware bago ang pagsasama.
Tinutukoy ng ibinigay na impormasyon ng produkto ang solar pump mode at general-purpose mode bilang mga opsyon sa pagsasaayos. Kasama sa mga general-purpose na function ang SVC o V/F control, PID at Modbus RTU, habang ang 15 kW hanggang 22 kW na mga modelo ay mayroon ding mga P+ at PB terminal na natukoy para sa isang panlabas na resistor ng pagpepreno. Ang parameter na P8-00 ay tinukoy bilang parameter ng pagpili ng mode sa ibinigay na materyal. Kumpirmahin ang tamang setting at pinahihintulutang pamamaraan ng conversion sa manual na partikular sa modelo.
Ang ibinigay na impormasyon ng produkto ay nagsasaad na ang tatlong rating ay nagbabahagi ng isang control platform, kabilang ang pare-parehong parameter numbering, keypad operation at terminal-layout convention. Ang na-rate na kasalukuyang at kapangyarihan ay naiiba ayon sa modelo, kaya ang pagpili at mga kable ay dapat pa ring sundin ang mga detalye at diagram para sa eksaktong unit.
