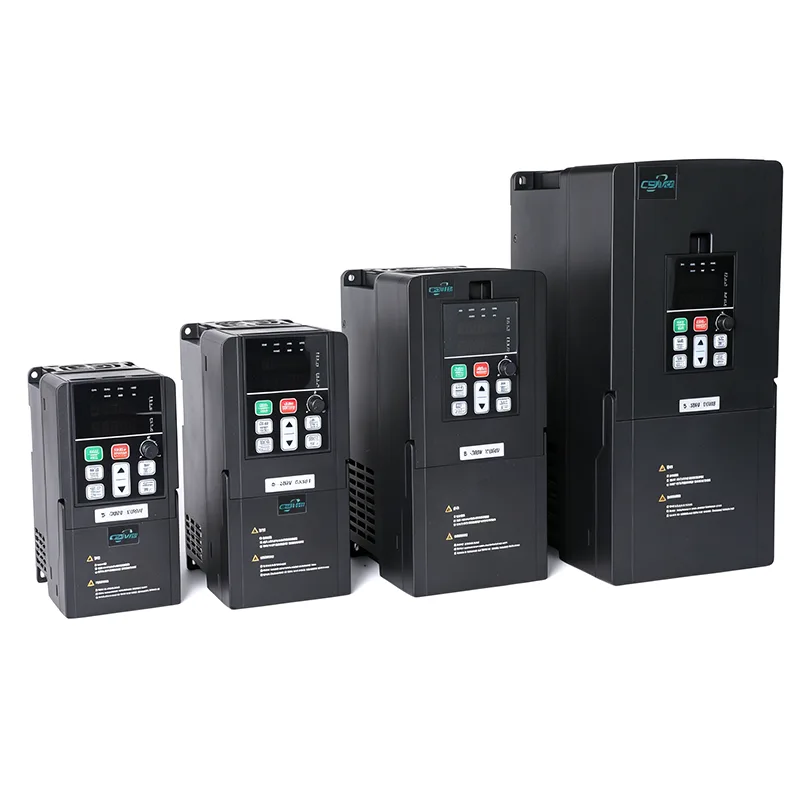

30HP 22kw VFD 3 Phase Variable Speed ​​Drive

Ang CSIVEI 30HP 22kw VFD 3 Phase Variable Speed ​​Drive ay isang versatile entry-level drive para sa three-phase na kontrol ng motor. Dinisenyo para sa maliliit na kagamitang pang-industriya, makinarya ng pagawaan, at magaan na mga gawain sa automation, nag-aalok ito ng maaasahang pagganap sa isang compact footprint. Nagtatampok ng parehong V/F at sensorless vector control mode, built-in na PID controller, at suporta para sa external na keypad o remote na operasyon. Ang IP20 enclosure na may side-by-side mounting capability ay nagbibigay-daan sa mahusay na pag-install ng panel. Sa madaling pagsasaayos ng parameter at masungit na konstruksyon, ang CSIVEI 115-132kw 3 phase 380V VFD ay nagbibigay ng matibay na pundasyon para sa mga pangunahing aplikasyon ng kontrol sa bilis ng motor.

Mga Pangunahing Parameter at Pagtutukoy

Mga Karaniwang Aplikasyon

Ang CSIVEI 30HP 22kw VFD 3 Phase Variable Speed ​​Drive ay idinisenyo para sa mga ultra-heavy industrial application na nangangailangan ng matinding pagiging maaasahan:

●  Pagmimina at mineral – grinding mill, crusher, slurry pump

●  Tubig at wastewater – malalaking elevator station, aeration blower, effluent pump

●  Oil at gas – pipeline pump, paglilipat ng krudo, gas compression

●  Marine – mga propulsion thruster, bow thruster, deck machinery

●  Malalaking bentilador – tunnel ventilation, wind tunnel fan, blast furnace blower

Tinitiyak ng matatag na konstruksyon nito at mga aktibong opsyon sa front-end ang pagsunod sa mga grid code at harmonic na pamantayan.

User-Friendly na Operasyon at Madaling Setup

Ang serye ng CSIVEI VFD ay inuuna ang kadalian ng paggamit, binabawasan ang oras ng pag-install at pinapasimple ang pang-araw-araw na operasyon para sa mga inhinyero at tauhan ng pagpapanatili.

Intuitive Keypad – Nagbibigay ang LED/LCD keypad ng malinaw na display ng parameter at mabilis na pag-navigate. Ang mga pangkat ng parameter ay lohikal na nakaayos, at tinitiyak ng suporta sa maraming wika ang pagiging naa-access para sa mga pandaigdigang user.

Quick Start Wizard – Ang sunud-sunod na pag-setup ay gagabay sa mga user sa pamamagitan ng pangunahing configuration ng parameter sa ilang minuto. Ang mga paunang na-configure na macro ng application (Fan/Pump, Conveyor, Constant Torque) ay nagbibigay-daan sa one-touch setup para sa mga karaniwang application.

Parameter Copy Function – Mag-upload ng mga parameter mula sa isang drive papunta sa keypad at mag-download sa maraming drive, na makabuluhang binabawasan ang oras ng pag-setup para sa mga multi-drive system at tinitiyak ang pare-parehong configuration.

Matatanggal na Keypad – Ang keypad ay maaaring i-mount nang malayuan gamit ang isang extension cable, na nagbibigay-daan sa maginhawang operasyon mula sa mga pinto ng control panel o malalayong lokasyon.

Compact na Disenyo – Ang footprint na nakakatipid sa espasyo ay nagbibigay-daan sa magkatabing pag-mount, pag-maximize sa density ng panel at pagbabawas ng mga kinakailangan sa laki ng cabinet.

Mga FAQ

Paano ko pipiliin ang tamang 30HP 22kw VFD 3 Phase Variable Speed ​​Drive para sa aking motor?

Ilang bagay na dapat isaalang-alang:

Ang lakas ng motor—dapat tumugma ang VFD o bahagyang mas malaki kaysa sa rating ng motor.

Input na boltahe—single-phase 230V o three-phase 400V, tiyaking tumutugma ito sa iyong supply.

Uri ng pag-load—karaniwang kailangan ng mga tuluy-tuloy na torque load tulad ng mga conveyor o extruder ang VFD na may sukat na 100–120% ng lakas ng motor. Ang mga variable na torque load tulad ng mga fan at pump ay kadalasang maaaring gumamit ng VFD na tumutugma sa lakas ng motor, at nakakatipid ka ng enerhiya.

Kapaligiran—para sa maalikabok, mahalumigmig, o panlabas na mga lokasyon, pumunta para sa mas mataas na IP rating (IP40, IP54, IP66) o ilagay ang drive sa isang protektadong enclosure.

Komunikasyon—kung kailangan mong makipag-usap sa isang PLC o SCADA, tingnan kung sinusuportahan ng drive ang iyong protocol (Ang Modbus RTU ay karaniwan; ang Profibus, Ethernet/IP, atbp. ay opsyonal).

Ang CSIVEI ay mayroon ding sizing tool at tech support kung gusto mo ng pangalawang opinyon.

Paano ko i-troubleshoot ang mga karaniwang pagkakamali?

Ang drive ay nagpapakita ng mga fault code sa keypad para sa mabilis na pagsusuri:

●  OC (over‑current) – tingnan kung may shorts, mga isyu sa winding ng motor, o masyadong maikli ang oras ng accel

●  OV (over‑voltage) – tingnan ang braking resistor (kung ginamit) o ​​masyadong maikli ang oras ng decel

●  UV (under‑voltage) – suriin ang input power at wiring

●  OH (over-temperature) – tingnan ang cooling fan, ambient temperature, at mounting clearance

●  OL (overload) – suriin ang karga ng motor, dagdagan ang oras ng pag-access, o isaalang-alang ang pagpapalaki ng drive

●  Ang manual ay may buong fault code table na may mga detalyadong hakbang. Kung may mali pa rin, makakatulong ang CSIVEI tech support.

Ano ang karaniwang habang-buhay ng isang VFD, at paano ko ito papanatilihin?

Sa wastong pag-install at kundisyon, ang isang VFD ay maaaring tumagal ng 10–15 taon. Pangunahing pagpapanatili: panatilihing malinis ang enclosure—napapatay ng dust buildup ang kahusayan sa paglamig; suriin ang mga cooling fan (karaniwang tumatagal ng 3-7 taon; palitan kung maingay o nabigo); siyasatin ang mga DC bus capacitor—nakakatanda ang mga ito sa oras at temperatura—kung ang drive ay naimbak sa loob ng dalawang taon, reporma ang mga takip bago paandarin; subaybayan ang temperatura ng kapaligiran; i-back up ang mga parameter sa keypad o panlabas na storage paminsan-minsan. Ang isang mabilis na inspeksyon tuwing 6–12 buwan ay nakakatulong na maiwasan ang mga sorpresa.

Paano ko ise-set up ang drive sa unang pagkakataon?

Ang mga CSIVEI drive ay may Quick Start Wizard na gagabay sa iyo sa mga mahahalagang bagay sa loob ng ilang minuto:

Ilagay ang data ng nameplate ng motor (power, boltahe, kasalukuyang, frequency, RPM), pumili ng macro ng application (Fan/Pump, Conveyor, Constant Torque), itakda ang mga oras ng accel at decel, piliin ang frequency source (keypad, analog input, komunikasyon), at magpatakbo ng auto-tuning para ma-optimize ang kontrol ng motor. Nasa manual ang lahat ng detalye, at ang keypad ay naaalis para mapapatakbo mo ito nang malayuan kung kinakailangan.

Maaari ba akong gumamit ng single-phase input VFD na may tatlong-phase na motor?

Oo. Ang single-phase 230V drive ng CSIVEI ay kumukuha ng single-phase input at output na three-phase power sa motor. Ito ay isang pangkaraniwang setup kapag single-phase power lang ang available ngunit gusto mo ang kahusayan at pagiging maaasahan ng isang three-phase na motor. Siguraduhin lamang na ang boltahe ng motor ay tumutugma sa output ng drive—230V three-phase.

Kaso ng Customer: Agricultural Irrigation Pumping

Ang isang malaking kooperatiba sa pagsasaka ay nagpapatakbo ng maraming irrigation pump upang magsilbi sa iba't ibang mga crop zone. Ang mga manu-manong pagsasaayos ng balbula at mga fixed-speed na pump ay nagresulta sa hindi mahusay na paghahatid ng tubig at mataas na gastos sa enerhiya.

Solusyon: Ang CSIVEI 30HP 22kw VFD 3 Phase Variable Speed ​​Drive ay na-install sa dalawang pangunahing pump, na may central controller na namamahala sa pump sequencing batay sa zone demand. Ang built-in na PID ng mga drive ay nagpapanatili ng patuloy na presyon sa network ng pamamahagi.

Mga resulta:

●  Na-optimize ang presyon ng tubig para sa iba't ibang paraan ng patubig (patak vs. sprinkler)

●  Nabawasan ng 28% ang pagkonsumo ng enerhiya sa panahon ng lumalagong panahon

●  Nabawasan ang water hammer at stress ng pipe, na nagpapahaba ng buhay ng imprastraktura

●  Ang malayuang pagsubaybay ay nagbibigay-daan sa real-time na pagsasaayos sa pamamagitan ng mobile device

●  Nag-standardize na ang kooperatiba sa mga CSIVEI drive para sa lahat ng bagong pag-install ng pump.
