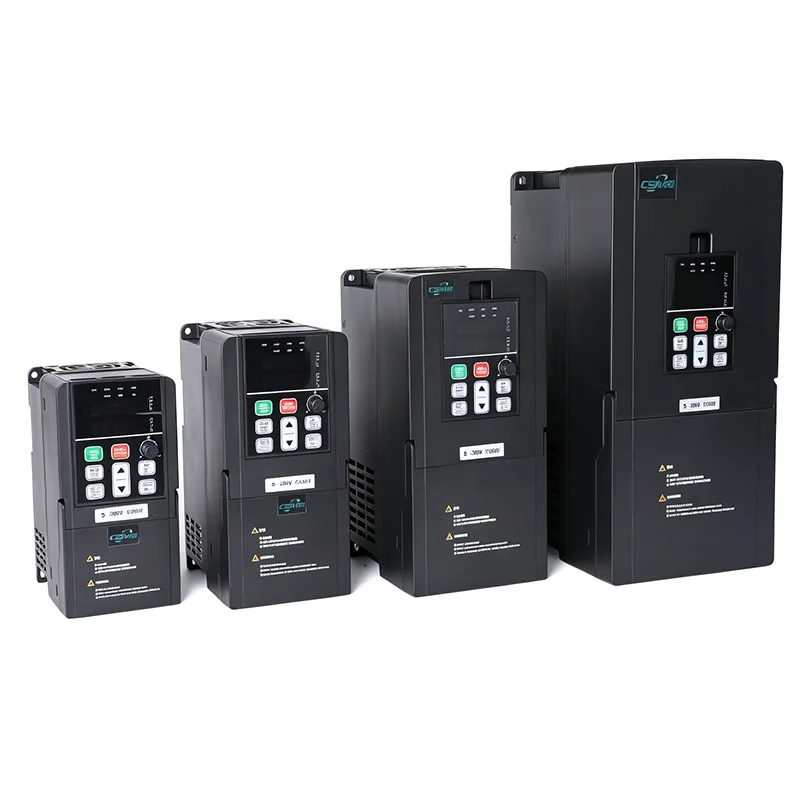

320kw VFD Inverter para sa 3 Phase Motor

Ang CSIVEI 320kw VFD Inverter para sa 3 Phase Motor ay isang versatile entry-level drive para sa three-phase na kontrol ng motor. Dinisenyo para sa maliliit na kagamitang pang-industriya, makinarya ng pagawaan, at magaan na mga gawain sa automation, nag-aalok ito ng maaasahang pagganap sa isang compact footprint. Nagtatampok ng parehong V/F at sensorless vector control mode, built-in na PID controller, at suporta para sa external na keypad o remote na operasyon. Ang IP20 enclosure na may side-by-side mounting capability ay nagbibigay-daan sa mahusay na pag-install ng panel. Sa madaling pagsasaayos ng parameter at masungit na konstruksyon, nagbibigay ito ng matibay na pundasyon para sa mga pangunahing aplikasyon ng kontrol sa bilis ng motor.

Mga Parameter ng Produkto

Mga Karaniwang Aplikasyon

Ang CSIVEI 320kw VFD Inverter para sa 3 Phase Motor ay ang tunay na solusyon para sa ultra-high-power na kontrol ng motor:

Mga mega pump – malakihang supply ng tubig, mga istasyon ng pumping na kontrol sa baha

Pagmimina at mineral – malalaking grinding mill, high-capacity crusher

Langis at gas – pangunahing pipeline pump, mga starter ng gas turbine, mga istasyon ng compressor

Semento – rotary kiln drive, malalaking bentilador

Marine propulsion – pangunahing propulsion drive para sa mga sasakyang-dagat

Na-engineered para sa tuluy-tuloy na heavy-duty na operasyon, nagtatampok ang drive na ito ng advanced na thermal management, redundant cooling, at malawak na diagnostic na kakayahan.

Mga Tampok na Partikular sa Application

Kasama sa serye ng CSIVEI VFD ang mga espesyal na function na iniakma para sa mga karaniwang pang-industriyang aplikasyon, pinapasimple ang disenyo ng system at pagpapahusay ng pagganap.

Built-in na PID para sa Pump & Fan Control – Tamang-tama para sa tuluy-tuloy na pressure na supply ng tubig, mga HVAC system, at mga aplikasyon ng bentilasyon. Tumatanggap ang drive ng direktang input mula sa pressure o flow sensors at awtomatikong inaayos ang bilis para mapanatili ang setpoint.

Dynamic Braking – Ang built-in na braking unit sa mga piling modelo ay nagbibigay-daan sa koneksyon ng external braking resistors, na nagbibigay-daan sa mabilis na pagbabawas ng bilis at tumpak na paghinto para sa mga application tulad ng mga crane, hoists, at centrifuges.

Pagsisimula ng Paglipad – Ang drive ay maayos na nakakakuha ng umiikot na motor nang hindi muna ito pinipigilan, inaalis ang istorbo na tripping sa mga application na may windmilling fan o freewheeling load.

Fire Mode (Firefighter's Mode) – Sa mga application ng proteksyon sa sunog, maaaring i-override ng drive ang mga kondisyon ng fault at magpatuloy sa operasyon upang matiyak na mananatiling gumagana ang kritikal na bentilasyon o mga sistema ng supply ng tubig sa panahon ng mga emerhensiya.

Function ng Paglilinis ng Pump – Pana-panahong iikot ang pump sa reverse direksyon upang maiwasan ang pag-scale at pagbara sa maruming tubig o wastewater application, pagpapahaba ng buhay ng pump at bawasan ang maintenance.

Mga FAQ

Maaari ko bang gamitin ang VFD sa labas o sa mga wash-down na kapaligiran?

Ang mga karaniwang IP20 drive ay kailangang nasa malinis at tuyo na panel. Para sa panlabas o malupit na kapaligiran, nag-aalok ang CSIVEI ng mas mataas na mga rating ng IP:

IP40 – mabuti para sa mga maalikabok na lugar tulad ng mga mill ng tela o woodworking

IP54/IP55 – dust-tight at splash-proof; gumagana para sa mga panlabas na enclosure at wash-down na lugar

IP66 – ganap na masikip sa alikabok at humahawak ng malalakas na water jet; angkop para sa pagpoproseso ng pagkain, paghuhugas ng kotse, o paggamit sa labas nang walang karagdagang mga enclosure

Kung mayroong mga kinakaing unti-unting gas, inirerekomenda ang conformal coating sa PCB.

Paano ko pipiliin ang tama320kw VFD Inverter para sa 3 Phase Motorpara sa motor ko?

Ilang bagay na dapat isaalang-alang:

Ang lakas ng motor—dapat tumugma ang VFD o bahagyang mas malaki kaysa sa rating ng motor.

Input na boltahe—single-phase 230V o three-phase 400V, tiyaking tumutugma ito sa iyong supply.

Uri ng pag-load—karaniwang kailangan ng mga tuluy-tuloy na torque load tulad ng mga conveyor o extruder ang VFD na may sukat na 100–120% ng lakas ng motor. Ang mga variable na torque load tulad ng mga fan at pump ay kadalasang maaaring gumamit ng VFD na tumutugma sa lakas ng motor, at nakakatipid ka ng enerhiya.

Kapaligiran—para sa maalikabok, mahalumigmig, o panlabas na mga lokasyon, pumunta para sa mas mataas na IP rating (IP40, IP54, IP66) o ilagay ang drive sa isang protektadong enclosure.

Komunikasyon—kung kailangan mong makipag-usap sa isang PLC o SCADA, tingnan kung sinusuportahan ng drive ang iyong protocol (Ang Modbus RTU ay karaniwan; ang Profibus, Ethernet/IP, atbp. ay opsyonal).

Ang CSIVEI ay mayroon ding sizing tool at tech support kung gusto mo ng pangalawang opinyon.

Kailangan ko ba ng panlabas na risistor ng pagpepreno?

Ito ay depende. Kung kailangan mo ng mabilis na pagbabawas ng bilis o ang load ay may mataas na inertia—tulad ng mga centrifuges, crane, hoists, o winders—kung gayon, oo, kakailanganin mo ng isa. Sa mga drive na may internal braking unit, pinangangasiwaan ng resistor ang regenerative energy upang maiwasan ang mga over-voltage fault at paikliin ang mga oras ng paghinto. Para sa mga fan at pump na may mas mabagal na deceleration, maaari mo itong laktawan.

Anong mga proteksyon ang binuo sa drive?

Kasama sa mga CSIVEI drive ang isang solidong hanay ng mga proteksyon: over-voltage, under-voltage, over-current, short circuit, over-temperature (heatsink), phase loss sa input o output, at motor overload (electronic thermal overload, I²t). Nakakatulong ang mga ito na mapanatiling maaasahan ang mga bagay at mapahaba ang buhay ng kagamitan.

Maaari ba akong magpatakbo ng maraming motor mula sa isang VFD?

Oo, maaari kang magpatakbo ng maraming motor nang magkatulad mula sa isang drive, hangga't: ang kabuuang kasalukuyang draw ay nananatili sa loob ng rating ng output ng drive, ang bawat motor ay may sarili nitong thermal overload na proteksyon, at gumagamit ka ng V/F control (hindi inirerekomenda ang vector control para sa mga multi-motor setup). Karaniwan ito para sa mga fan array, conveyor section, o pump station kung saan tumatakbo ang mga motor sa parehong bilis nang magkasama.

Kaso ng Customer: Industrial Ventilation Fan

Ang isang pasilidad sa paggawa ng kasangkapan ay nangangailangan ng tumpak na kontrol sa daloy ng hangin para sa sistema ng pagkolekta ng alikabok nito. Ang patuloy na pagpapatakbo ng mga fan sa buong bilis ay hindi epektibo at lumikha ng labis na ingay.

Solusyon: Isang CSIVEI 320kw VFD Inverter para sa 3 Phase Motor ang na-install sa pangunahing exhaust fan, na may pressure sensor na sumusubaybay sa presyon ng duct upang ayusin ang bilis ng fan.

Mga resulta:

Awtomatikong nag-a-adjust ang bilis ng fan para tumugma sa demand sa pagkolekta ng alikabok

Pagtitipid ng enerhiya ng 45% sa panahon ng operasyon ng bahagyang pagkarga

Ang antas ng ingay ay nabawasan ng 12 dB, pagpapabuti ng mga kondisyon sa pagtatrabaho

Nabawasan ang mekanikal na pagkasira sa mga bearing ng fan at sinturon

Natutugunan na ngayon ng system ang parehong pagsunod sa kapaligiran at mga target na kahusayan sa pagpapatakbo.
