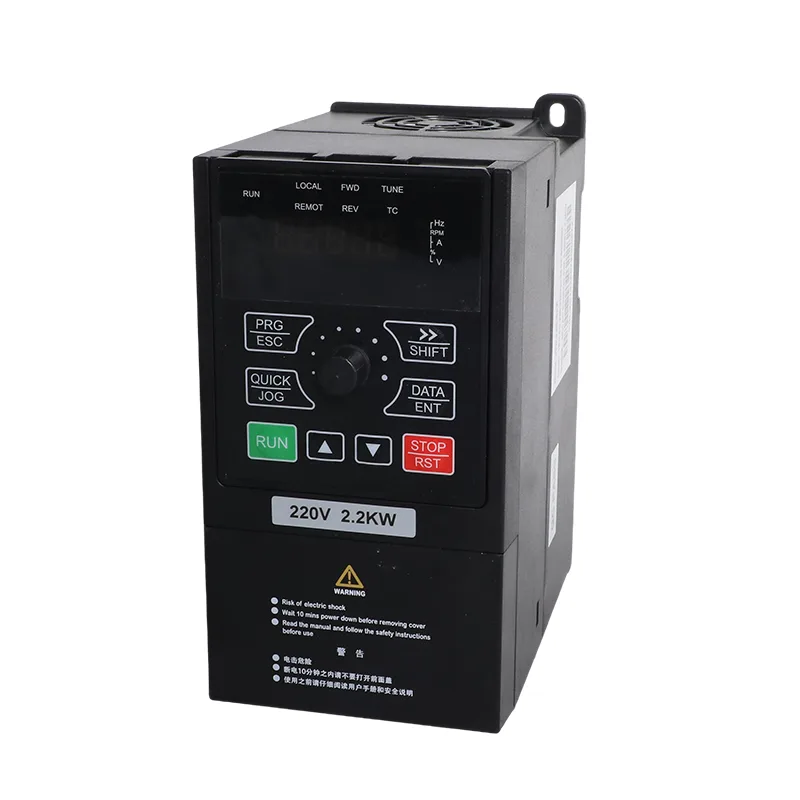

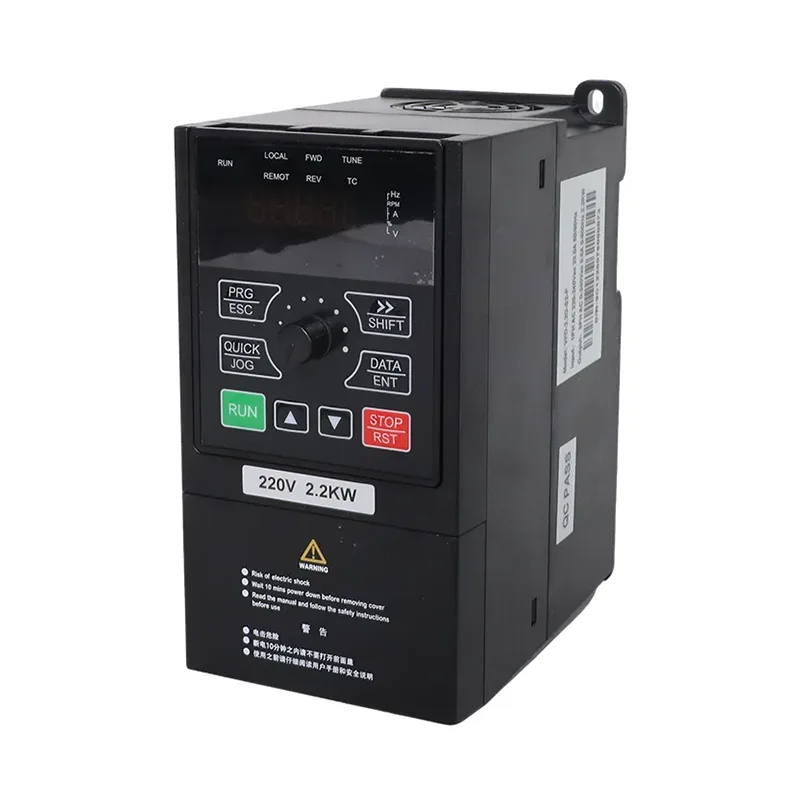

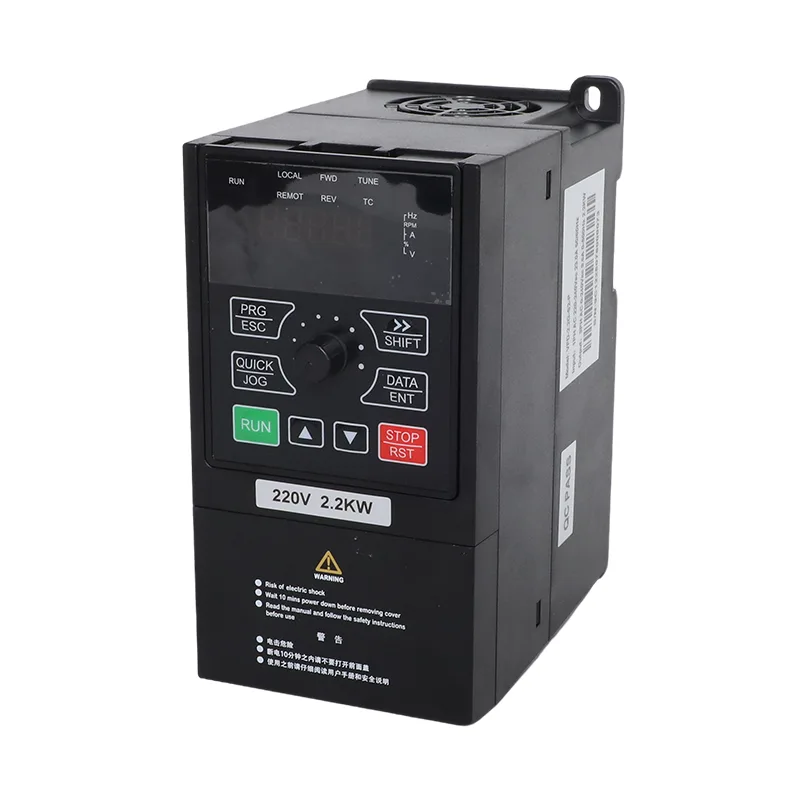

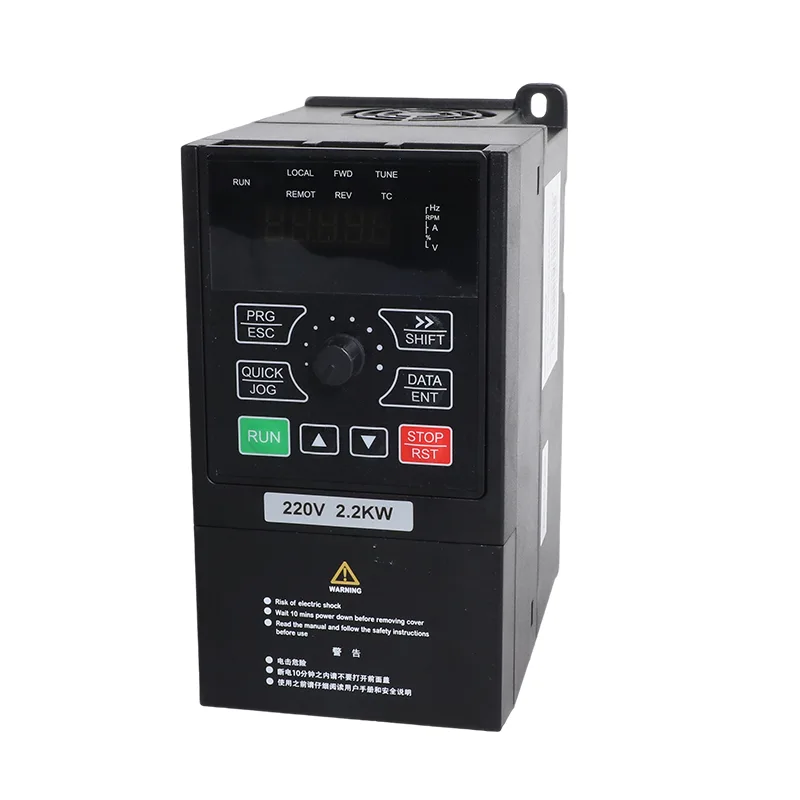

Ang CSIVEI 4.0kW/5.5kW 1 Phase 230V Solar Pump at General Purpose Inverter VFD ay inilaan para sa mga site na kailangang magpatakbo ng 4.0 kW o 5.5 kW na motor ngunit may single-phase AC supply sa halip na isang three-phase na koneksyon sa utility. Ang VFD-PC10-4.0G-S2-MK ay naghahatid ng 17 A output current, habang ang VFD-PC10-5.5G-S2-MK ay naghahatid ng 25 A. Ang kanilang nakalistang AC input currents ay 32 A at 45 A, ayon sa pagkakabanggit, kaya ang supply circuit, breaker at cable ay dapat piliin para sa aktwal na input current.
Sa gilid ng DC, tinatanggap ng drive ang isang photovoltaic array na na-configure para sa mga limitasyon ng boltahe nito. Ang inirerekomendang hanay ng MPPT ay 250–350 VDC, ang inirerekomendang hanay ng open-circuit na boltahe ng array ay 360–430 VDC, at ang maximum na boltahe ng input ng DC ay 450 VDC. Ang mga limitasyong ito ay lalong mahalaga kapag ang mga string ay konektado nang magkatulad o kapag ang array ay gumagana sa malamig na mga kondisyon, kung saan ang module ng open-circuit na boltahe ay maaaring tumaas.
Solar pump mode (P8-00 = 1): Gumagamit ang drive ng MPPT para sa photovoltaic pumping at nagbibigay ng mga function na nauugnay sa pump kabilang ang mahinang paghawak sa ilaw, underload na proteksyon at mga opsyon sa pagkontrol sa antas ng tubig. Kapag bahagi ng pag-install ang backup ng grid, dapat na i-configure ang mga parameter ng changeover at external switching arrangement ayon sa manual.
General-purpose mode (P8-00 = 0): Ang drive ay gumagana bilang isang conventional inverter na may SVC o V/F control, built-in na PID at RS485 Modbus RTU na komunikasyon. Maaaring gamitin ang mode na ito para sa mga katugmang pump, bentilador, blower at iba pang kagamitan na pinapatakbo ng motor nang hindi ginagamit ang solar-pump control function.
Ang operating mode ay maaaring itakda bago ipadala at baguhin sa pamamagitan ng P8-00 kapag nagbago ang mga kinakailangan sa aplikasyon. Nagbibigay ito sa mga distributor at installer ng paraan upang tukuyin ang nilalayon na paggamit habang pinapanatili ang opsyon na muling i-configure ang drive sa ibang pagkakataon, napapailalim sa naaangkop na mga rating ng motor, mga wiring at mga setting ng parameter.
Para sa solar pumping, ang 4.0kW/5.5kW 1 Phase 230V Solar Pump at General Purpose Inverter VFD ay gumagamit ng layout ng string na partikular sa modelo: ang 4.0 kW na bersyon ay gumagamit ng dalawang parallel string, habang ang 5.5 kW na bersyon ay gumagamit ng tatlo. Sa 37±1 V, 250 W±5 Wp modules, ang talahanayan ay tumutukoy ng 11 modules bawat string; na may 45±1 V, 300 W±5 Wp na mga module, ito ay tumutukoy ng 9 na module sa bawat string. Bago ikonekta ang array, kalkulahin ang string open-circuit voltage gamit ang napiling data ng module at mga kondisyon ng lokal na temperatura, at panatilihin ito sa loob ng nakasaad na mga limitasyon ng drive.
Para sa mga installation na gumagamit ng storage tank o nakadepende sa well-water availability, sinusuportahan ng drive ang water-level input option at underload protection. Maaaring i-configure ang AI water-level detection gamit ang P8-18, na may threshold at sleep delay na itinakda sa pamamagitan ng P8-19 at P8-20. Kino-configure ang underload reset behavior sa pamamagitan ng P8-26. Nakakatulong ang mga function na ito na i-coordinate ang pagpapatakbo ng pump sa antas ng tangke at availability ng tubig kapag na-install ang mga tamang sensor at parameter.
| item | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Naaangkop na motor | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Nominal na kapasidad | 5.9 kVA | 11 kVA |
| Kasalukuyang input | 32 A | 45 A |
| Kasalukuyang output | 17 A | 25 A |
| AC input boltahe | AC 1 PH 220 V (-15%) hanggang 240 V (+10%) | |
| Max. DC input boltahe | 450 VDC | |
| Inirerekomenda ang hanay ng Voc | 360 hanggang 430 VDC | |
| Inirerekomendang hanay ng MPPT | 250 hanggang 350 VDC | |
| Simulan ang hanay ng boltahe | 160 hanggang 450 VDC, adjustable ang parameter | |
| Na-rate na boltahe ng output | 3 PH o 1 PH 220 V AC | |
| Antas ng ingay | 50 dBA max. |
| Modelo | 37±1 V module, 250 W±5 Wp | 45±1 V module, 300 W±5 Wp | ||
| Mga module bawat string | Mga string | Mga module bawat string | Mga string | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| item | Pagtutukoy |
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos para mag-load (hanggang 16 kHz ang sinusuportahan) |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |

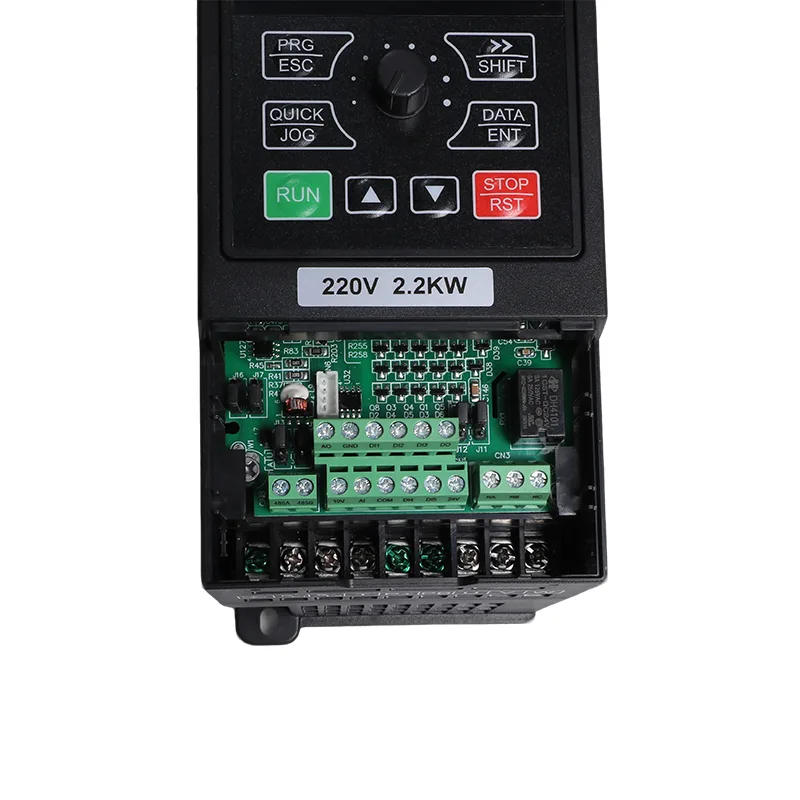

| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Ang mga modelong 4.0 kW at 5.5 kW ay nagbibigay ng kasalukuyang output ng 17 A at 25 A. Ang panimulang torque ng SVC ay tinukoy sa 150% sa 0.5 Hz, na may overload na kapasidad na 150% na kasalukuyang na-rate sa loob ng 60 segundo. Ang kanilang 32 A at 45 A input-current rating ay ginagawang mahalaga ang tamang supply, breaker at pagpili ng cable.
Ang 4.0 kW na modelo ay gumagamit ng dalawang string at ang 5.5 kW na modelo ay gumagamit ng tatlo. Panatilihin ang array sa loob ng inirerekomendang 360–430 VDC open-circuit range at ang 450 VDC na maximum; gumamit ng PV breaker at combiner box para sa mga parallel string.
Ang underload na proteksyon at na-configure na water-level detection ay sumusuporta sa pag-shutdown ng pump at i-restart ang logic kapag naitakda ang mga naaangkop na input at parameter.
Pinipili ng P8-00 ang solar pump mode o general-purpose mode. Sinusuportahan ng huli ang kontrol ng SVC/V/F, built-in na PID at RS485 Modbus RTU.
Gumamit ng Type II surge protection device kapag ang array ay higit sa 10 m mula sa drive. Inirerekomenda ng manwal ang isang output reactor kapag ang pump cable ay lumampas sa 50 m.
Ang 4.0kW/5.5kW 1 Phase 230V Solar Pump at General Purpose Inverter VFD ay inilaan para sa mga installation na nangangailangan ng 4.0 kW o 5.5 kW na kapasidad ng motor ngunit hindi maaaring gumamit ng three-phase utility supply. Ang pagsasaayos ng solar-pump nito ay angkop sa mga aplikasyon ng tubig, habang ang general-purpose mode ay nagpapalawak ng paggamit nito sa mga katugmang kagamitan na pinapatakbo ng motor.
Ang 5.5 kW na modelo ay may nakalistang input current na 45 A. Ang supply, breaker at cable ay dapat na na-rate para sa kasalukuyang pag-install at naaangkop na mga kinakailangan sa kuryente. Maaaring bawasan ng pagpapatakbo ng solar ang dami ng enerhiyang nakuha mula sa grid kapag available ang solar power, ngunit ang aktwal na paggamit ng grid ay depende sa array, pump load at mga kondisyon ng operating.
Ang inirerekomendang array configuration ay nagbibigay ng mas maraming photovoltaic na kapasidad para sa mas mataas na rating na 5.5 kW na modelo. Ang Table B ay naglilista ng tatlong parallel string para sa 5.5 kW na bersyon at dalawa para sa 4.0 kW na bersyon. Kumpirmahin ang kabuuang lakas ng array, string open-circuit na boltahe at kasalukuyang laban sa mga detalye ng module at inverter.
Ang mga koneksyon sa PV at grid, switching device at mga setting ng parameter ay dapat sumunod sa manual ng iMaster para sa napiling operating mode. Huwag isara ang mga solar at grid switch nang sabay-sabay maliban kung ang tinukoy na circuit at kaayusan ng proteksyon ay tahasang pinahihintulutan ito. Ang mga setting ng commissioning at changeover, kabilang ang P8-15, ay dapat ilapat ayon sa wiring diagram ng manufacturer.
Sukatin ang cable ayon sa kasalukuyang array, haba ng cable, mga kondisyon ng pag-install at naaangkop na mga kinakailangan sa kuryente. Gumamit ng cable na angkop para sa panlabas na photovoltaic na serbisyo. Tinutukoy ng patnubay sa pag-install ang isang DC breaker sa PV input at isang photovoltaic combiner box kapag ang mga string ay konektado nang magkatulad.
Ibinibigay ang underload na proteksyon para sa pag-detect ng mga kondisyon gaya ng pagkawala ng karga ng tubig. Ang ibinigay na impormasyon ng parameter ay naglilista ng 25% na antas ng detection, isang 60 s na oras ng pagkumpirma at isang 120 s na pagkaantala sa pag-reset. Kung ang isang level probe ay ginamit at nabigo, ang drive ay maaaring mag-ulat ng E43. I-verify ang na-configure na mga threshold at pagkaantala laban sa aktwal na pump at pag-install.
Oo. Pinipili ng P8-00 ang solar pump mode o general-purpose mode. Sinusuportahan ng general-purpose mode ang kontrol ng SVC o V/F, built-in na PID at Modbus RTU. Maaaring itakda ng CSIVEI ang hiniling na mode bago ipadala, at ang operating mode ay maaaring baguhin sa ibang pagkakataon sa pamamagitan ng setting ng parameter kapag ang aplikasyon at mga kable ay angkop.
Maaaring talakayin ang OEM branding at pre-shipment parameter configuration kapag nagtatanong. Ibigay ang kinakailangang dami at lagyan ng label ang likhang sining upang makumpirma ng CSIVEI ang magagamit na pagsasaayos, presyo at iskedyul.
