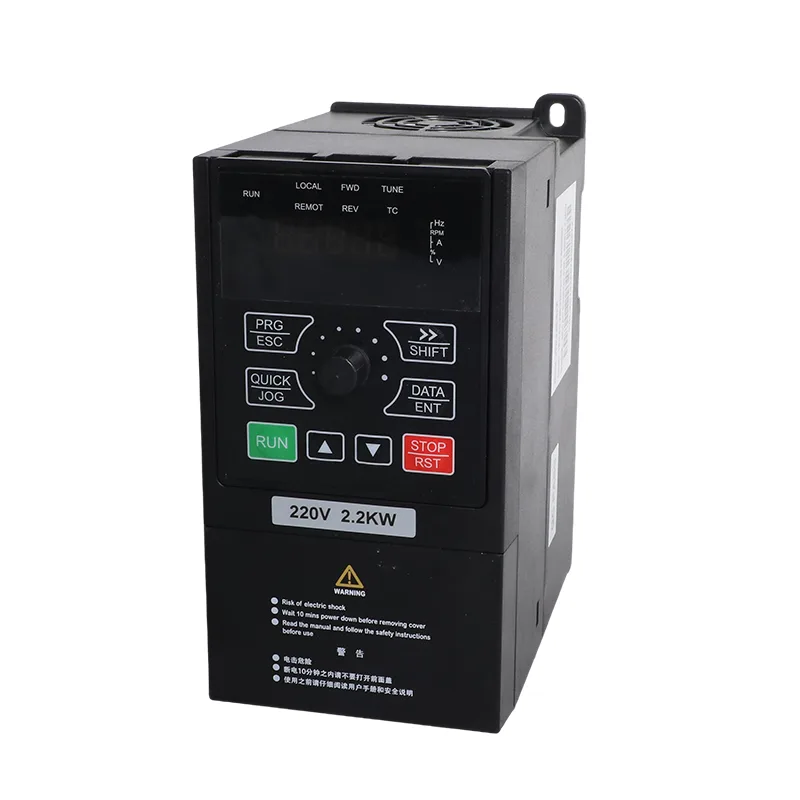

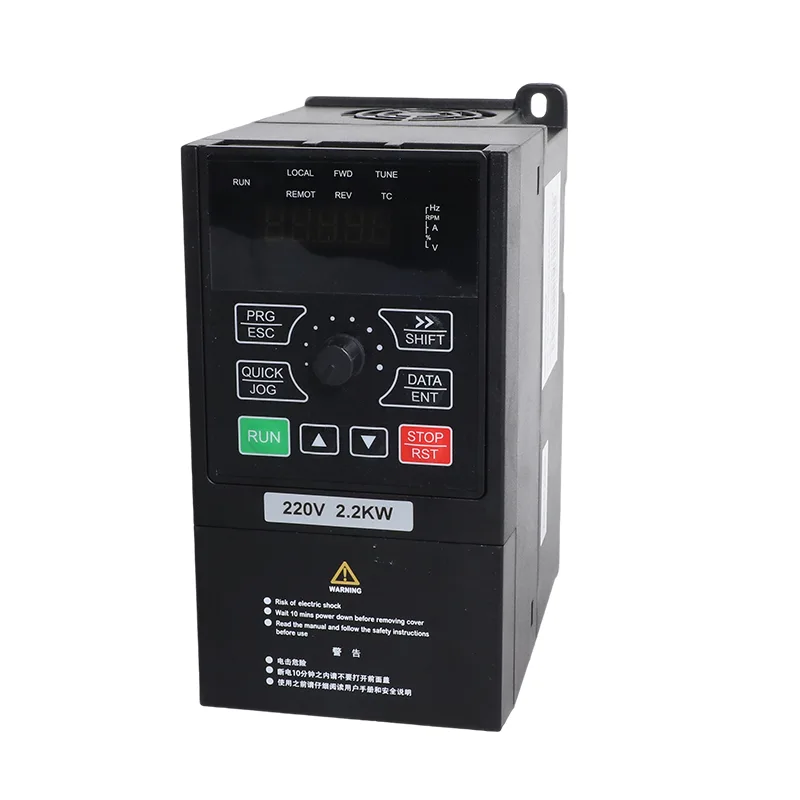

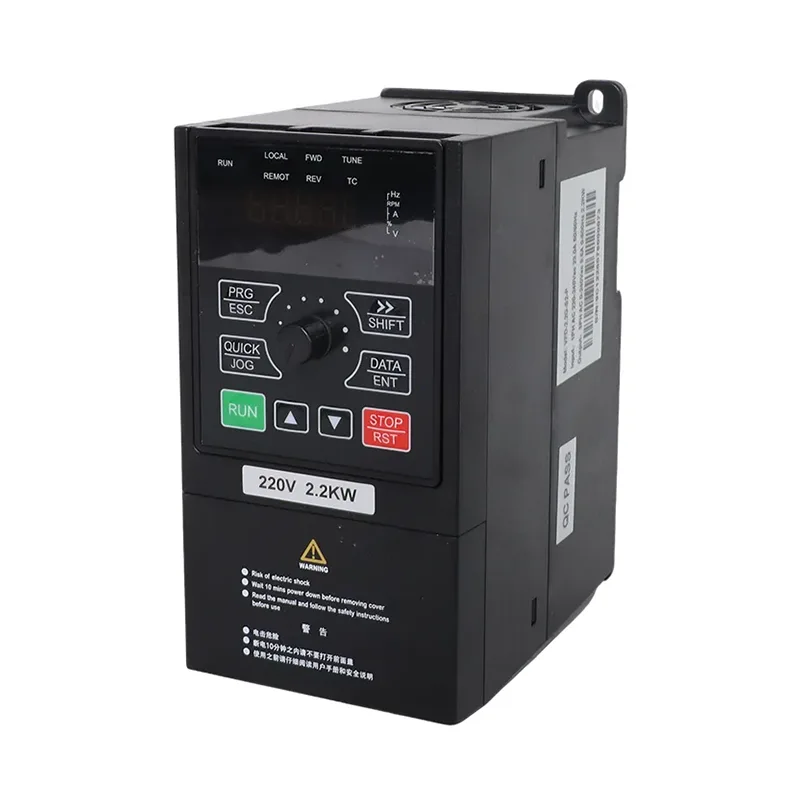

Ang CSIVEI ay gumagawa ng 4.0kW/5.5kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD para sa mga three-phase na sistema ng motor na nangangailangan ng photovoltaic pump control o conventional variable-frequency operation. Ang mga modelong VFD-PC10-4.0G-T4 at VFD-PC10-5.5G-T4 ay sumasaklaw sa 4.0 kW at 5.5 kW na mga rating ng motor, na may mga rate ng output na alon na 9 A at 13 A, ayon sa pagkakabanggit. Ang parehong mga modelo ay tumatanggap ng three-phase AC input mula 380 V (-15%) hanggang 440 V (+10%).
Pinagsasama ng serye ang solar pump control at general-purpose motor control sa isang inverter platform. Tinutukoy ng napiling operating mode kung paano pinamamahalaan ng drive ang pinagmumulan ng kuryente at pagpapatakbo ng motor nito, habang sinusuportahan ng built-in na control at mga function ng proteksyon ang mga pag-install ng pump pati na rin ang mga compatible na fan, blower at process machinery. Kapag humihiling ng quotation, ibigay ang mga rating ng nameplate ng motor at nilalayon na aplikasyon upang makatulong na maitaguyod ang naaangkop na modelo at configuration.
Ang 4.0kW/5.5kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD ay sumusuporta sa dalawang operating mode na pinili sa pamamagitan ng parameter na P8-00.
Solar pump mode — P8-00 = 1
Sa mode na ito, ang drive ay gumagamit ng photovoltaic power upang patakbuhin ang isang katugmang pump, na may kontrol ng MPPT at awtomatikong pagpapalit ng grid na mga function. Kapag hindi sapat ang solar power, pinapayagan ng naka-configure na changeover sequence ang system na gumamit ng grid power. Ang kaayusan na ito ay angkop para sa pang-agrikulturang irigasyon, borehole water supply at iba pang pumping application kung saan ang solar energy ay available sa bahagi ng araw ng pagpapatakbo.
General-purpose mode — P8-00 = 0
Sa mode na ito, gumagana ang drive bilang isang conventional variable-frequency inverter para sa mga compatible na motor, kabilang ang mga pump, fan, blower at process machinery. Sinusuportahan ng sensorless vector control (SVC) at V/F control ang iba't ibang kinakailangan sa pagkontrol ng motor nang hindi gumagamit ng photovoltaic pumping function.
Maaaring i-configure ng CSIVEI ang operating mode bago ipadala. Ang mode ay maaari ding baguhin sa pamamagitan ng pagsasaayos ng P8-00, na nagpapahintulot sa drive na maitalaga sa ibang application kapag nagbago ang mga kinakailangan sa pag-install. Ang mga nauugnay na parameter at mga kable ay dapat tumugma sa napiling operating mode.
Ang inirerekumendang photovoltaic array ay depende sa rating ng inverter at sa mga electrical na katangian ng mga module. Nagbibigay ang Table B ng mga configuration ng module at string para sa dalawang opsyon sa module: 37±1 V na mga module na na-rate sa 250 W±5 Wp, at 45±1 V na mga module na na-rate sa 300 W±5 Wp.
Ang mga pangunahing limitasyon sa gilid ng DC ay:
Ang boltahe ng serye-string ay dapat na tasahin laban sa aktwal na boltahe ng bukas-circuit ng module at inaasahang temperatura ng pagpapatakbo. Dapat sundin ng mga parallel-string arrangement ang inirerekomendang configuration at ang naaangkop na mga kinakailangan sa proteksyon ng DC. Ang pagpapanatili ng array sa loob ng tinukoy na mga limitasyon ng boltahe ay mahalaga para sa tamang operasyon ng inverter.
Ang parehong mga modelo ay may parehong mga dimensyon ng pabahay na 245 × 142 × 181.3 mm at isang 107 × 235 mm mounting pattern. Ang compact na wall-mount o cabinet-mount na disenyo ay nagbibigay-daan sa drive na maisama sa isang pump-control na instalasyon nang hindi binabago ang rating ng motor o application para lamang ma-accommodate ang inverter.
Ang drive ay may IP20 enclosure at inilaan para sa patayong pag-install sa isang angkop na protektadong lokasyon. Ang pagpaplano ng pag-install ay dapat isaalang-alang ang kapaligiran ng pagpapatakbo, proteksyon ng kuryente, pagruruta ng cable at pag-access para sa pag-commissioning at pagpapanatili. Ang pangkalahatang hanay ng temperatura ng pagpapatakbo ay -10°C hanggang 50°C, na nangangailangan ng pagbabawas ng higit sa 40°C.
| item | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Naaangkop na motor | 4.0 kW / 5 HP | 5.5 kW / 7.5 HP |
| Nominal na kapasidad | 6 kVA | 11 kVA |
| Kasalukuyang input | 10.5 A | 13.9 A |
| Kasalukuyang output | 9 A | 13 A |
| AC input boltahe | AC 3 PH 380 V (-15%) hanggang 440 V (+10%) | |
| Max. DC input boltahe | 900 VDC | |
| Inirerekomenda ang hanay ng Voc | 550 hanggang 750 VDC | |
| Inirerekomendang hanay ng MPPT | 450 hanggang 600 VDC | |
| Simulan ang hanay ng boltahe | 300 hanggang 900 VDC, adjustable ang parameter | |
| Saklaw ng dalas ng output | 0 hanggang 500.00 Hz | |
| Antas ng ingay | 50 dBA max. |
| Modelo | 37±1 V module, 250 W±5 Wp | 45±1 V module, 300 W±5 Wp | ||
| Mga module bawat string | Mga string | Mga module bawat string | Mga string | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| item | Pagtutukoy |
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos para mag-load (hanggang 16 kHz ang sinusuportahan) |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |

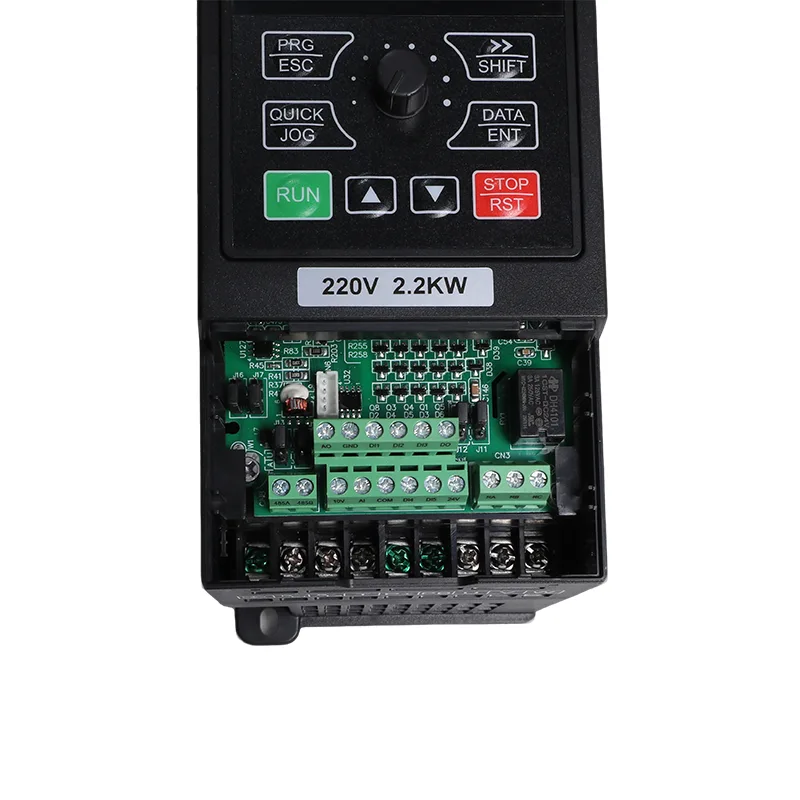

| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Pinagsasama ng serye ng iMaster VFD-PC10 ang solar pump management na may variable-frequency na kontrol ng motor, na ginagawang angkop ang 4.0 kW at 5.5 kW na mga modelo para sa isang hanay ng water-handling at industrial application.
Para sa mga installation na nangangailangan ng parehong photovoltaic pumping at conventional motor control, ang 4.0kW/5.5kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD ay maaaring tukuyin para sa nilalayong tungkulin at i-configure nang naaayon.
Para sa mga sistema ng tubig na nangangailangan ng regulasyon ng presyon, ang built-in na PID function ay maaaring gumamit ng angkop na signal ng feedback upang ayusin ang pagpapatakbo ng motor sa paligid ng isang naka-configure na setpoint. Gamit ang naaangkop na napiling pressure transmitter at wastong na-configure na mga parameter ng kontrol, ang drive ay maaaring mag-regulate ng presyon ng system habang nagbabago ang demand. Ang mga huling setting ay depende sa pump, motor at application.
Sinusuportahan ng built-in na PID ang closed-loop na presyon, daloy o kontrol ng temperatura. Pinipili ang setpoint at feedback source sa pamamagitan ng mga available na parameter ng FC-group.
Sinusuportahan ng general-purpose mode ang SVC at V/F control, overload capacity na 150% sa loob ng 60 segundo, at RS485 na komunikasyon sa Modbus RTU.
P8-00 = 1: solar pump mode. P8-00 = 0: general-purpose inverter mode. Maaaring itakda ng CSIVEI ang operating mode at hiniling na mga parameter bago ipadala.
Ang 4 kW unit ay nagpapatakbo ng isang string, kaya ang string ay binuo nang mas mahaba upang maabot ang 550 hanggang 750 VDC window. Ang 5.5 kW unit ay nangangailangan ng humigit-kumulang doble sa array wattage, na mas madaling maabot gamit ang dalawang parallel string na 18. Parehong nananatili sa ilalim ng 900 VDC maximum.
Oo, at ito ang pinakakaraniwang pag-install. Iwanan ang pump at paglalagay ng kable nang mag-isa, idagdag ang array at ang DC breaker, at i-wire ang kasalukuyang supply sa R, S at T. Itakda ang P8-15 sa 0 para sa awtomatikong paglipat. Dinadala ng solar ang pang-araw na pagkarga at ang grid ay tumatagal kapag walang sapat na araw.
Pagkasyahin ang float o level switch sa DI2 o DI3. Ang terminal polarity ay nakatakda sa F6-10 kaya gumagana ang alinman sa contact arrangement. Maaari mo ring gamitin ang AI water level detection sa pamamagitan ng pagtatakda ng P8-18 sa 1 at pagsasaayos ng buong threshold sa P8-19 at ang pagkaantala ng pagtulog sa P8-20.
Ang karaniwan ay A01 mahinang solar power, A02 tank na puno, A03 kulang sa tubig at A04 motor underload. Ang mga hardware fault na E01 hanggang E30 ay sumasakop sa overcurrent, overvoltage, undervoltage, phase loss at overtemperature, na may E43 para sa isang bigong level probe at E44 para sa underload na kondisyon na hindi malinaw.
Oo. Ang proteksyon sa pagkawala ng bahagi ng output at pag-detect ng short-circuit ng motor sa power-on ay karaniwan, kasama ang overcurrent, overvoltage, undervoltage, overtemperature at overload.
Oo. Sa general-purpose mode ito ay isang standard na three-phase inverter para sa mga fan, blower, compressor at process pump, na may kontrol ng SVC o V/F, PID at Modbus. I-order ito sa mode na iyon at dumating ito na naka-configure para sa trabaho. At ang isang unit na binili sa solar pump mode ay maaaring ilipat sa kabila pagkatapos ng P8-00.
Oo. Sabihin sa amin ang mga rating ng motor, configuration ng panel at anumang mga setting na tukoy sa site na gusto mo, at nilo-load namin ang mga ito bago umalis ang unit. Nakakatipid iyon ng oras sa pagkomisyon sa site at ito ang dahilan kung bakit maraming mga distributor ang bumili ng naka-configure sa halip na default.
