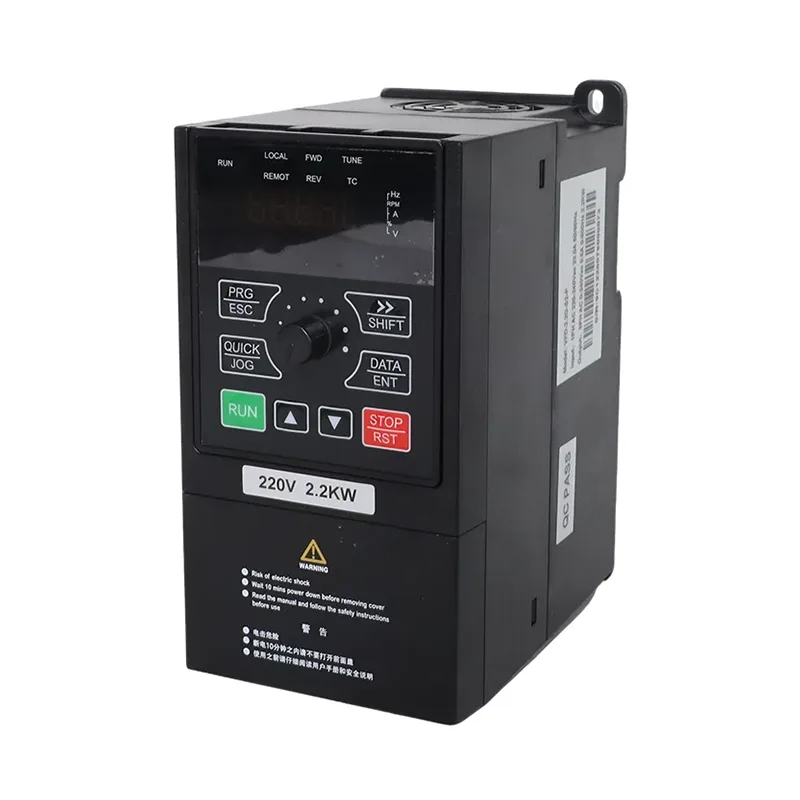

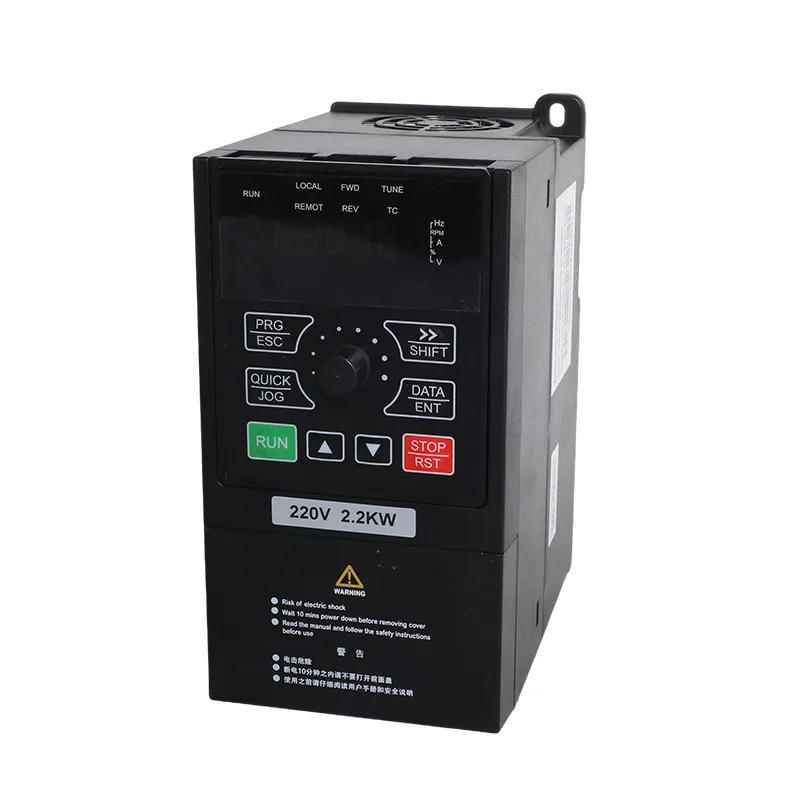

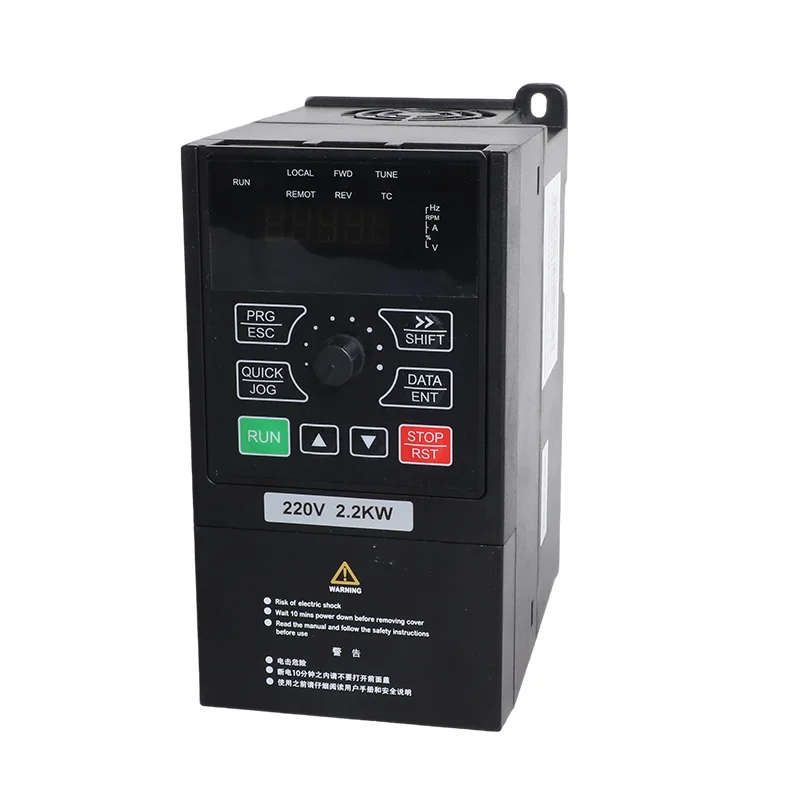

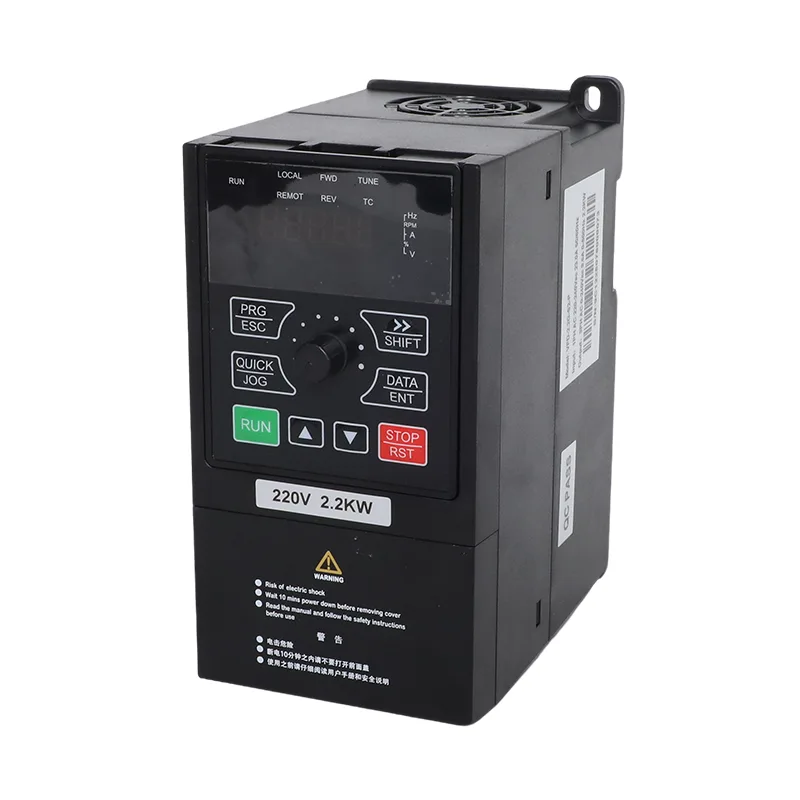

Kasama sa serye ng CSIVEI iMaster VFD-PC10 ang mga modelong VFD-PC10-7.5G-T4 at VFD-PC10-11G-T4-MK para sa mga three-phase 380 V na application. Ang nakalistang output currents ay 17 A para sa 7.5 kW na modelo at 25 A para sa 11 kW na modelo. Ang parehong mga rating ay ginagamit sa solar-powered pumping system at mga katugmang pang-industriya na motor application, na napapailalim sa mga de-koryenteng detalye ng napiling drive.
Sa solar pump mode, ang 7.5kW/11kW 3 Phase 380V Solar Pump at General Purpose Inverter VFD ay gumagamit ng DC power mula sa isang photovoltaic array at inilalapat ang maximum power point tracking (MPPT) upang makontrol ang motor ayon sa available na solar input. Sa general-purpose mode, nagbibigay ito ng variable-frequency na kontrol ng motor para sa mga katugmang pump at iba pang kagamitan. Ang operating mode ay pinili sa pamamagitan ng parameter na P8-00 ayon sa kinakailangang aplikasyon at ang ibinigay na pagsasaayos.
Kung ikukumpara sa isang pangunahing motor-speed controller, kasama rin sa nakalistang mga function ng PC10 ang water-level monitoring, underload detection at probe-fault reporting. Ang mga function na ito ay may kaugnayan sa mga pumping system kung saan ang pinagmumulan ng tubig, tangke ng imbakan at pagpapatakbo ng bomba ay kailangang subaybayan sa pamamagitan ng drive.
| item | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Naaangkop na motor | 7.5 kW / 10 HP | 11 kW / 15 HP |
| Nominal na kapasidad | 15 kVA | 30 kVA |
| Kasalukuyang input | 18.9 A | 27.8 A |
| Kasalukuyang output | 17 A | 25 A |
| AC input boltahe | AC 3 PH 380 V (-15%) hanggang 440 V (+10%) | |
| Max. DC input boltahe | 900 VDC | |
| Inirerekomenda ang hanay ng Voc | 550 hanggang 750 VDC | |
| Inirerekomendang hanay ng MPPT | 450 hanggang 600 VDC | |
| Simulan ang hanay ng boltahe | 300 hanggang 900 VDC, adjustable ang parameter | |
| Antas ng ingay | 65 dBA max. |
Piliin ang modelo sa pamamagitan ng paghahambing ng na-rate na kasalukuyang ng motor sa output-kasalukuyang rating ng inverter, sa halip na umasa lamang sa kapangyarihan ng motor. Kumpirmahin ang eksaktong suffix ng modelo, mga kinakailangan sa boltahe ng input at naaangkop na data ng nameplate bago i-install.
Ipinapakita ng mga reference na configuration sa ibaba ang mga dami ng module na nakalista para sa dalawang rating ng drive. Nagbibigay sila ng panimulang punto para sa disenyo ng PV system; ang huling pag-aayos ay dapat na ma-verify laban sa elektrikal na data ng napiling module, ang pinakamababang temperatura ng site at ang mga kinakailangan sa pumping.

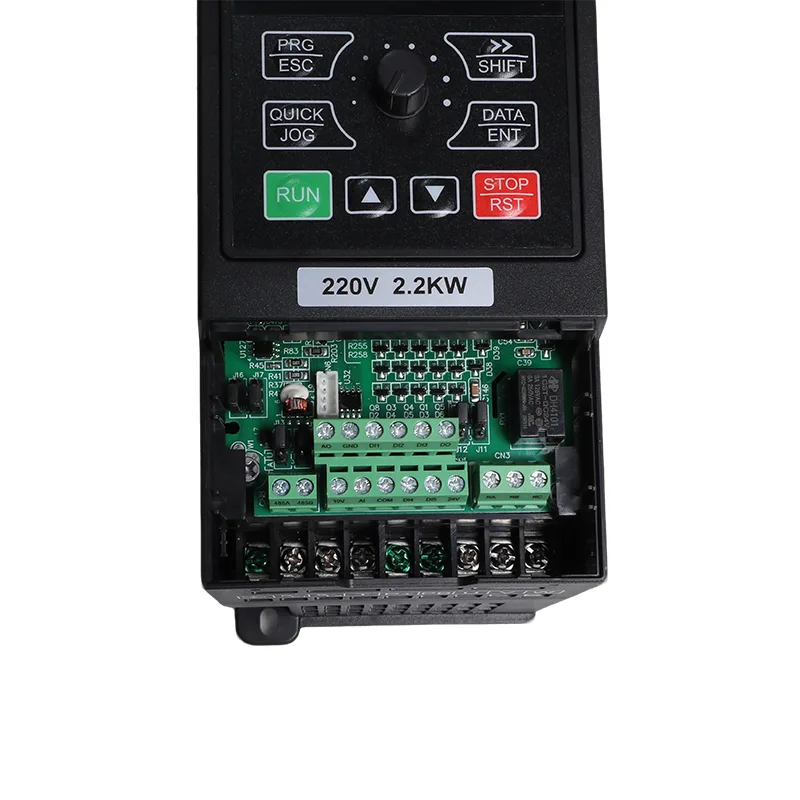

| Modelo | 37±1 V module, 250 W±5 Wp | 45±1 V module, 300 W±5 Wp | ||
| Mga module bawat string | Mga string | Mga module bawat string | Mga string | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| item | Pagtutukoy |
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos para mag-load (hanggang 16 kHz ang sinusuportahan) |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |
| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Ang impormasyon ng serye ng PC10 ay naglalarawan ng isang awtomatikong pagkakasunud-sunod ng pagpapatakbo para sa mga pag-install na na-configure para sa solar at grid power. Sa dokumentadong configuration, pinipili ng parameter na P8-15 ang pag-uugali ng supply-mode. Sa P8-15 na nakatakda sa 0, ang drive ay nagpapatakbo sa solar power kapag available at ginagamit ang grid ayon sa naka-configure na mahinang ilaw at changeover logic.
Inililista ng ibinigay na impormasyon ng parameter ang P8-16 bilang grid-operation interval, na may default na 60 minuto, at P8-17 bilang ang pagkaantala na nauugnay sa pagbabalik sa solar operation, na may default na 4 na segundo. Kumpirmahin ang sinusuportahang sequence at mga default ng parameter laban sa manual para sa eksaktong modelo at bersyon ng firmware bago i-commissioning.
Para sa isang system na gumagamit ng AC backup source, ang mga wiring at changeover arrangement ay dapat sumunod sa naaangkop na circuit diagram. Kumpirmahin kung kinakailangan ang external switching equipment; huwag ipagpalagay na ang inverter lamang ang gumaganap ng bawat source-switching function.
Para sa ibinahaging supply ng tubig, mga sistema ng irigasyon at aquaculture, ang pagpapatakbo ng bomba ay maaaring depende sa parehong antas ng tubig sa tangke ng imbakan at ang pagkakaroon ng tubig sa pinanggagalingan. Ang nakalistang mga parameter ng PC10 ay nagbibigay ng mga function na nauugnay sa water-level detection, underload monitoring at probe-fault diagnostics.
Tinutukoy ng ibinigay na impormasyon ng parameter ang P8-18 para sa AI water-level detection, P8-19 para sa full-level na threshold at P8-20 para sa pagkaantala ng pagtulog. Tinutukoy ng naka-configure na antas ng signal at threshold kung paano tumugon ang drive sa sinusubaybayang kondisyon ng tangke. Ang uri ng sensor, mga kable at ang aktwal na pagkakasunud-sunod ng kontrol ay dapat sumunod sa naaangkop na mga wiring diagram at mga tagubilin sa parameter.
Gumagamit ang source-water protection information ng P8-24 para sa underload detection level, P8-25 para sa detection time at P8-26 para sa reset setting. Ang mga parameter na ito ay may kaugnayan kung saan ang pagbabawas sa karga ng motor ay ginagamit upang matukoy ang posibleng kakulangan ng tubig o isang kaugnay na kondisyon ng bomba.
Tinutukoy ng ibinigay na pinagmulan ang P8-22 bilang threshold ng pagsubaybay sa pinsala sa pagsisiyasat at E43 bilang katumbas na indikasyon ng probe-fault. Kumpirmahin ang kahulugan ng alarma at mga kundisyon sa pagtuklas sa may-katuturang manwal ng modelo kapag kino-configure o ni-troubleshoot ang system.
Nakadepende ang water-level at underload na function sa tamang pagpili ng sensor, pag-install at mga setting ng parameter. Dapat silang italaga at masuri sa ilalim ng mga kundisyong tinukoy sa dokumentasyon ng produkto.
Ang ibinigay na impormasyon ng serye ng PC10 ay nagsasaad na ang mga command ng panel at mga command sa komunikasyon ay maaaring mapanatili sa isang ikot ng kuryente. Ang aktwal na pag-uugali ng pag-restart ay dapat suriin laban sa na-configure na pinagmulan ng command, mga parameter ng pag-restart at mga kinakailangan sa kaligtasan ng application.
Ang RS485 Modbus RTU ay nakalista bilang interface ng komunikasyon. Tinutukoy ng source ang parameter ng pagsubaybay na U0-49 bilang katayuan ng supply-mode, na may 0 na nagpapahiwatig ng operasyon ng grid at 1 na nagpapahiwatig ng solar operation. Ang impormasyong ito ay maaaring gamitin ng isang katugmang sistema ng pagsubaybay pagkatapos kumpirmahin ang kahulugan ng rehistro at magagamit na mga halaga ng katayuan sa naaangkop na dokumentasyon ng komunikasyon.
Ang malayuang pagsubaybay ay kapaki-pakinabang kapag ang drive ay tumatakbo sa isang tangke ng tubig, istasyon ng irigasyon o iba pang lugar kung saan ang controller ay hindi patuloy na dinadaluhan. Ang setup ng komunikasyon ay dapat na masuri upang kumpirmahin na ang ipinapakitang katayuan ay tumutugma sa aktwal na estado ng pagpapatakbo.
Sa general-purpose mode, ang inverter ay nagbibigay ng variable-frequency na kontrol ng motor para sa mga katugmang kagamitan. Ang mga nakalistang paraan ng kontrol ay sensorless vector control (SVC) at V/F control, na may mga karagdagang function kabilang ang built-in na PID, adjustable acceleration at deceleration, JOG control at Modbus RTU communication.
Ang pangkalahatang layunin na pagsasaayos ay maaaring isaalang-alang para sa mga katugmang aplikasyon tulad ng pag-dewater ng minahan, pagsugpo ng alikabok sa quarry, sirkulasyon ng industriya at mga pump ng proseso. Ang modelo ay dapat na tumugma sa kasalukuyang rate ng motor, mga katangian ng pagkarga, mga kinakailangan sa pagpabilis at tungkulin sa pagpapatakbo.
Ang parameter na P8-00 ay tinukoy sa ibinigay na impormasyon bilang parameter ng pagpili ng operating-mode. Ang mode ay dapat na i-configure ayon sa aktwal na aplikasyon at ang mga tagubilin para sa ibinigay na modelo. Ang anumang pagbabago sa pagitan ng solar pump at pangkalahatang layunin na operasyon ay dapat sumunod sa iniresetang parameter-setting at pamamaraan ng pagkomisyon.
Para sa borehole o river-water pumping sa isang distribution tank, ang solar operation ng drive at nakalistang level-monitoring function ay maaaring ituring bilang bahagi ng disenyo ng system. Ang rating ng motor, pumping head, kinakailangang dami ng tubig at kontrol sa antas ng tangke ay dapat tukuyin bago mapili ang drive.
Ang mga shared irrigation system ay maaaring gumamit ng central pump para mag-supply ng maraming field o irrigation zone. Dapat ipakita ng pagpili ang kinakailangang daloy, kabuuang dynamic na ulo, pang-araw-araw na iskedyul ng pagpapatakbo at ang pagkakaroon ng solar o grid power.
Ang water-exchange at circulation pump sa mga lugar ng aquaculture ay maaaring gumamit ng variable-frequency control kung saan magkatugma ang motor at pump arrangement. Ang kinakailangang iskedyul ng pumping at mga kontrol sa pamamahala ng tubig ay dapat isaalang-alang kasama ng power supply ng site.
Sa general-purpose mode, masusuri ang drive para sa compatible na mine dewatering, pit-water management at dust-suppression pumping equipment. I-verify ang rating ng motor, kondisyon ng pagkarga, mga kinakailangan sa kapaligiran at kinakailangang paraan ng kontrol para sa partikular na pag-install.
Ang pangkalahatang layunin na pagsasaayos ay maaaring isaalang-alang para sa katugmang proseso-pag-ikot ng tubig, pampalamig-tower na make-up at iba pang mga gawaing pang-industriya na pumping. Ang kinakailangang daloy, operating pressure at mga katangian ng motor ay dapat suriin bilang bahagi ng disenyo ng system.
| item | Pagtutukoy |
|---|---|
| Na-rate na dalas | 50/60 Hz |
| Saklaw ng dalas ng input | ±5% (47.5 hanggang 63 Hz) |
| Output boltahe | 0 sa input boltahe |
| Dalas ng output | 0.1 hanggang 500 Hz |
| Pinakamataas na dalas | 0 hanggang 500 Hz (SVC at V/F control) |
| dalas ng carrier | 0.8 kHz hanggang 8 kHz, awtomatikong inaayos upang mag-load; hanggang 16 kHz suportado |
| Resolusyon ng dalas | Digital na setting 0.01 Hz; analog setting 0.025% ng maximum frequency |
| Control mode | Sensorless vector control (SVC); Kontrol ng V/F |
| Pagsisimula ng metalikang kuwintas | 0.5 Hz / 150% (SVC) |
| Saklaw ng bilis | 1:100 (SVC) |
| Katumpakan ng katatagan ng bilis | ±0.5% (SVC) |
| Labis na kapasidad | 150% rate kasalukuyang para sa 60 s; 170% para sa 12 s; 190% para sa 1.5 s |
| Pagpapalakas ng torque | Awtomatikong torque boost; manual boost 0.1% hanggang 30.0% |
| V/F curve | Linear, multi-point, at square curve (1.2 / 1.4 / 1.6 / 1.8 / 2.0 power) |
| Paghihiwalay ng V/F | Buong paghihiwalay, kalahating paghihiwalay |
| Pagpapabilis / pagbabawas ng bilis | Linear o S-curve, 0.0 hanggang 6500.0 s |
| Pagpepreno ng DC | Simula frequency 0.00 Hz sa maximum frequency; oras 0.0 hanggang 36.0 s; kasalukuyang 0.0% hanggang 100.0% |
| JOG control | JOG frequency 0.00 Hz hanggang maximum frequency (default 5 Hz); accel/decel 0.0 hanggang 6500.0 s |
| Built-in na PID | Oo, para sa presyon, daloy o temperatura closed loop na walang panlabas na controller |
| AVR | Ang boltahe ng output ay pinananatiling matatag kapag nagbabago ang boltahe ng grid |
| Mga terminal ng input | 5 digital input, sinusuportahan ng DI5 ang high-speed pulse hanggang 50 kHz; 1 analog input 0-10 V o 0-20 mA; 1 keypad potentiometer input |
| Mga terminal ng output | 1 high-speed pulse output hanggang 50 kHz; 1 relay output; 1 analog na output 0-20 mA o 0-10 V |
| Komunikasyon | RS485, Modbus RTU |
| Proteksyon | Ang pag-detect ng short-circuit ng motor sa power-on, pagkawala ng phase ng output, over-current, over-voltage, under-voltage, over-temperature, overload, underload, mahinang ilaw |
| Temperatura ng pagpapatakbo | -10°C hanggang 50°C; magbawas ng 1% bawat 1°C sa itaas ng 40°C |
| Temperatura ng imbakan | -20°C hanggang 60°C |
| Humidity | Mas mababa sa 95% RH, walang condensation |
| Altitude | Mas mababa sa 1000 m; derate ng 1% bawat 100 m mula 1000 hanggang 3000 m |
| Panginginig ng boses | Mas mababa sa 5.9 m/s² (0.6 g) |
| Enclosure | IP20, wall mount o cabinet, patayong pag-install |
| Sistema ng pamamahagi | TN, TT |
| EMC / kaligtasan | IEC 61800-3 (C3); IEC 61800-5-1 |
Ang enclosure ay may rating na IP20 at hindi nagbibigay ng proteksyon laban sa pagpasok ng tubig. Ang drive ay dapat na naka-install sa isang angkop na panloob o proteksiyon na kapaligiran ng enclosure na may sapat na bentilasyon at alinsunod sa temperatura, halumigmig at mga kinakailangan sa pag-install nito.
Tinukoy ng mga ibinigay na reference na configuration ang tatlong string ng 18 module na na-rate sa 250 Wp o tatlong string ng 15 na module na na-rate sa 300 Wp. Ang mga pagsasaayos na ito ay tumutugma sa 54 modules o 45 modules, ayon sa pagkakabanggit, at isang kalkuladong nominal array power na 13.5 kWp sa alinmang kaso. Dapat na ma-verify ang panghuling disenyo ng string laban sa datasheet ng module, ang pinakamababang temperatura ng site at ang mga limitasyon ng boltahe ng DC ng inverter.
Ang ibinigay na detalye ay naglilista ng pinakamataas na antas ng ingay na 65 dBA. Kung kinakailangan ang karagdagang acoustic treatment ay depende sa lokasyon ng pag-install, mga acoustics ng silid, kagamitan sa pagpapatakbo at mga naaangkop na kinakailangan sa ingay. Isaalang-alang ang kapaligiran sa pag-install kapag inilalagay ang drive sa isang inookupahang gusali o nakapaloob na silid ng kagamitan.
Ang pangkalahatang layunin na configuration ay dapat na tumugma sa kabuuang pagkarga at sa sinusuportahang paraan ng kontrol. Para sa mga application ng vector-control, kumpirmahin ang naaangkop na pag-aayos ng motor sa manual. Ang pagpapatakbo ng maraming motor mula sa isang drive ay nangangailangan ng pinagsamang kasalukuyang upang manatili sa loob ng rating ng drive at ang bawat motor ay may naaangkop na proteksyon sa labis na karga. Sundin ang mga tagubilin ng tagagawa para sa napiling control mode.
Tinutukoy ng ibinigay na impormasyon ang parameter ng pagsubaybay na U0-49 bilang indicator ng supply-mode, na may 0 na kumakatawan sa operasyon ng grid at 1 na kumakatawan sa solar operation. Maaaring basahin ang parameter sa Modbus RTU kung saan sinusuportahan. Kumpirmahin ang kahulugan ng rehistro at mga setting ng komunikasyon laban sa naaangkop na manwal bago ito isama sa isang malayuang sistema ng pagsubaybay.
Panatilihing malinis sa alikabok ang heatsink at cooling fan, siyasatin ang mga terminal at koneksyon ng mga kable ayon sa iskedyul ng pagpapanatili, at subaybayan ang temperatura at bentilasyon sa paligid. Ang nakalistang hanay ng temperatura ng pagpapatakbo ay -10°C hanggang 50°C, na may pagbaba ng higit sa 40°C. Tinutukoy din ng ibinigay na gabay sa altitude ang pagbabawas sa itaas ng 1000 m. Sundin ang mga tagubilin ng eksaktong modelo para sa mga pagitan ng inspeksyon at mga pamamaraan ng pagpapanatili.
Hindi. Ang ibinigay na impormasyon ng serye ng PC10 ay naglilista ng solar pump mode at general-purpose inverter mode. Kasama sa pagpapatakbo ng solar pump ang MPPT at ang mga dokumentadong function ng proteksyon na nauugnay sa pumping, habang sinusuportahan ng pangkalahatang layunin na operasyon ang kontrol ng motor ng SVC o V/F, PID at Modbus RTU. Natukoy ang parameter na P8-00 bilang parameter ng pagpili ng mode. Kumpirmahin ang pinahihintulutang setting at mode-change procedure sa manwal na partikular sa modelo.
