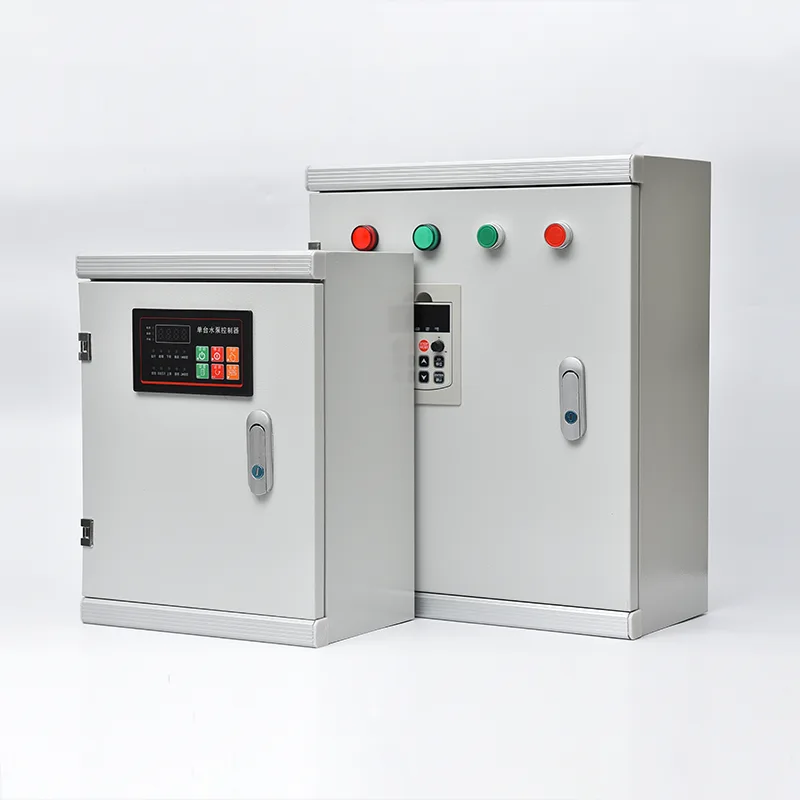

Gabinete ng Motor Control Center

Bilang isang propesyonal na manufacturer sa  China, nais ni Csivei na bigyan ka ng de-kalidad na Motor Control Center Cabinet, na isang multi-section, front-access na floor-standing assembly na may horizontal busbar system na may rating na 400A hanggang 6300A at short-circuit na lumalaban hanggang 100kA. Ang bawat vertical na seksyon ay tumatanggap ng mga withdrawable o fixed functional units: DOL, star-delta, soft starter, o VFD motor starter, kasama ang mga feeder breaker at control power modules. Ang mga withdrawable unit ay nagbibigay-daan sa isang sira na starter na ihiwalay, i-withdraw, at palitan sa loob ng ilang minuto nang hindi na-de-energize ang buong MCC. Ang panloob na paghihiwalay ay makukuha sa Form 2, Form 3, o Form 4 ayon sa IEC 61439, na naghihiwalay sa mga busbar mula sa mga functional unit at terminal. Ang mga motor circuit ay idinisenyo para sa Type 2 co-ordination ayon sa IEC 60947-4-1, na tinitiyak na walang pinsala sa mga bahagi ng starter kasunod ng isang motor short-circuit fault. Ang komunikasyon sa pamamagitan ng Profibus, Profinet, Modbus RTU/TCP, o Ethernet/IP ay nagpapadala ng katayuan ng motor, kasalukuyan, oras ng pagtakbo, enerhiya, at mga diagnostic sa planta ng DCS o SCADA. Ang enclosure ay IP42 hanggang IP55 na na-rate sa galvanized steel na may powder-coated finish, na angkop para sa panloob na mga electrical room at maalikabok na pang-industriyang kapaligiran.

Mga Application ng Produkto

Saanman ang dose-dosenang o daan-daang mga motor ay dapat na mapagkakatiwalaang pinapagana, protektado, at kontrolado mula sa isang sentral na lokasyon, ang Solar Pump Control System ay nagbibigay ng structured, modular backbone para sa industriyal na pamamahagi ng kuryente.

Mga Plant sa Paggamot ng Tubig at Wastewater

Ang mga pasilidad sa paggamot ng tubig sa munisipyo at pang-industriya ay nagpapatakbo ng mga malawak na fleet ng motor — mga hilaw na water intake na pump, mga aeration blower, mga clarifier drive, paghawak ng putik, mga kemikal na dosing pump, at mga high-lift na distribution pump — kadalasang may bilang na higit sa isang daang motor sa iisang lugar. Pinagsasama-sama ng Motor Control Center ang lahat ng motor starter at nagmamaneho sa isa o higit pang mga MCC room na may gitnang kinalalagyan, kasama ang bawat functional unit na nakatuon sa isang partikular na motor. Ang mga standardized na drawer-type starter unit para sa mga pump at blower ay nagbibigay-daan sa isang may sira na unit na maalis at mapalitan sa loob ng ilang minuto, na nagpapanumbalik ng pagpapatuloy ng proseso ng paggamot. Ang pagsasama sa sistema ng SCADA ng planta sa pamamagitan ng mga redundant na network ng komunikasyon ay nagbibigay sa mga operator ng real-time na katayuan ng motor, oras ng pagtakbo, at pagkonsumo ng enerhiya sa bawat biyahe.

Mga Pasilidad ng Langis, Gas at Petrochemical

Gumagana ang mga refinery, gas processing plant, at petrochemical complex sa mga mapanganib na lugar na may mahigpit na mga kinakailangan sa kaligtasan. Ang mga MCC Panel para sa mga kapaligirang ito ay karaniwang naka-install sa mga naka-pressure o na-purged na mga electrical room na malayo sa mga lugar ng proseso. Ang mga motor circuit ay ginawa para sa kritikal na umiikot na kagamitan — mga crude oil pump, product transfer pump, cooling water circulation pump, fin-fan cooler motor, at gas compressor. Ang Form 3 o Form 4 na internal segregation ay naghihiwalay sa bawat motor starter unit mula sa mga pangunahing busbar at katabing unit, na pumipigil sa internal arc fault sa isang starter mula sa pagkalat sa iba. Ang mga Explosion-proof na motor protection relay at mga certified current-limiting fuse ay nagsisiguro ng ligtas na paghihiwalay ng mga motor sa mga classified zone.

Power Generation at Utility Plants

Ang mga thermal at hydropower station ay umaasa sa mga MCC upang pamahalaan ang mga auxiliary na motor-driven system na mahalaga sa pagbuo — boiler feed pump, condenser cooling water pump, forced-draught at induced-draught fan, coal handling conveyor, at fuel oil pump. Ang mataas na short-circuit withstand rating ng MCC (karaniwang 65kA hanggang 100kA) ay kritikal sa mga auxiliary board ng power station kung saan ang antas ng fault mula sa station auxiliary transformer ay maaaring malubha. Ang mga paulit-ulit na papasok na seksyon ng supply na may awtomatikong paglipat ng paglipat ay sumusuporta sa black-start at unit shutdown ng mga kritikal na kinakailangan sa kuryente ng planta.

Pagmimina at Pagproseso ng Mineral

Ang mga planta ng copper, gold, iron ore, at coal processing ay umaasa sa mga MCC para kontrolin ang mga crusher, grinding mill, flotation cell, thickener drive, conveyor system, at slurry pumps — kagamitan na madalas na nagsisimula sa ilalim ng mabigat na kargada at gumagana sa maalikabok at basang kapaligiran. Tinukoy ang enclosure ng MCC na may pinahusay na proteksyon sa alikabok at kahalumigmigan (IP54/IP55) at kadalasang kinabibilangan ng mga panloob na anti-condensation heater para sa mga pag-install sa hindi pinainit na mga gusaling nagpoproseso. Ang mga relay ng proteksyon ng motor na may advanced na thermal modeling ay nagsisiguro na ang malalaking mill at crusher na motor ay hindi natatadtad nang hindi kinakailangan sa panahon ng mga kondisyon ng proseso ng overload.

Paggawa ng Pulp, Papel at Bakal

Ang tuluy-tuloy na prosesong industriya tulad ng mga paper mill at steel rolling mill ay nagpapatakbo ng daan-daang motor sa mahabang linya ng produksyon, na may motor failure na posibleng huminto sa buong linya. Ang mga MCC Panel sa mga pasilidad na ito ay nagsasama ng mga withdrawable starter units na nagpapahintulot sa pag-servicing ng motor circuit nang hindi nagpapasigla sa buong seksyon ng MCC — ang unit ay ibinubukod, binawi, at pinapalitan ng ekstra habang ang mga pangunahing busbar ay nananatiling live. Ang komunikasyon sa fieldbus mula sa bawat starter unit patungo sa DCS ay nagbibigay ng mga detalyadong diagnostic ng motor na nagbibigay-daan sa nakaiskedyul na pagbabago bago ang hindi inaasahang pagkabigo.

HVAC at Mga Serbisyo sa Gusali sa Malalaking Pasilidad

Ang mga paliparan, convention center, at malalaking commercial complex ay gumagamit ng mga MCC para i-sentralisa ang kontrol sa lahat ng HVAC motor load — mga chiller, cooling tower, chilled water pump, air handling unit, at smoke extract fan. Ang pagsasama sa Building Management System ay nagbibigay-daan sa duty cycling, night setback, at energy-optimized na kontrol sa buong motor fleet mula sa iisang control room.

Teknikal na Deep Dive

Ang Motor Control Center Cabinet ay isang nasubok na uri ng low-voltage switchgear assembly na ininhinyero para sa ligtas, modular na kontrol ng motor na may pagtuon sa operational uptime, proteksyon ng mga tauhan, at maintainability.

Structural Frame at Busbar System

Ang MCC ay itinayo bilang isang multi-section, floor-standing na frame mula sa nakatiklop at bolted na galvanized steel profile, na ang bawat seksyon ay karaniwang 600mm, 800mm, o 1000mm ang lapad. Ang pangunahing pahalang na busbar ay tumatakbo sa buong haba ng MCC sa isang nakalaang kompartamento sa itaas o likuran, gawa sa tin-plated na tanso o aluminyo at sukat para sa rate na tuloy-tuloy na kasalukuyang (400A hanggang 6300A). Ang mga joint ng busbar ay naka-bolted at naka-torque sa mga Belleville washers upang mapanatili ang contact force sa thermal cycling. Ang vertical busbar sa bawat seksyon ay namamahagi ng kapangyarihan sa mga indibidwal na functional unit sa pamamagitan ng plug-in na spring-loaded na mga contact, na inaalis ang pangangailangan para sa mga wired na koneksyon sa pagitan ng busbar at bawat starter unit. Ang short-circuit withstand rating — na-verify sa pamamagitan ng type testing — ay nagsisiguro na ang busbar system at ang mga suporta nito ay kayang tiisin ang electromagnetic forces ng isang fault nang walang deformation o contact separation.

Disenyo ng Functional na Unit: Nakapirmi at Nai-withdraw

Available ang mga motor starter unit sa fixed (bolted) o withdrawable (drawer-type) configurations. Ang mga withdrawable unit ay ang karaniwang alok para sa mga kritikal na proseso, na nagbibigay-daan sa isang starter na maging electrically isolated, mechanically withdraw sa guide rail, at palitan ng isang ekstra sa loob ng ilang minuto — nang hindi nagpapasigla sa buong seksyon ng MCC. Ang bawat isa-withdraw na unit ay naglalaman ng isang moulded-case circuit breaker o fused switch disconnector, isang duty-rated contactor, isang electronic overload relay, control circuit fusing, at isang unit-specific na control terminal block. Tinitiyak ng mga interlocking mechanism na ang unit ay maaalis lamang sa OFF na posisyon at hindi na muling maipasok sa ilalim ng load. Pinipigilan ng mekanikal na coding ang isang unit ng isang rating na maipasok sa isang slot na nilayon para sa ibang rating. Para sa mga VFD o soft-starter unit, ang mas malaking enclosure depth at pinahusay na bentilasyon ay isinama sa drawer format.

Proteksyon ng Motor at Koordinasyon ng Type 2

Ang bawat motor circuit ay idinisenyo para sa Type 2 co-ordination ayon sa IEC 60947-4-1. Sa ilalim ng short-circuit fault ng terminal ng motor, tinatanggal ng circuit breaker o mga fuse ang fault current nang walang pinsala sa contactor o overload relay na lampas sa light contact welding na mapaghihiwalay nang walang kapalit. Ito ay mahalaga para sa oras ng proseso — ang isang short circuit ng motor ay hindi nangangailangan ng pagpapalit ng starter. Ang overload na proteksyon ay gumagamit ng mga electronic relay na may mga napiling klase ng biyahe (Class 10, 20, 30), phase loss, kasalukuyang kawalan ng balanse, at earth fault detection. Ang mga relay ng proteksyon ng motor na may mga interface ng Modbus o Profibus ay nagbibigay sa DCS ng detalyadong data ng thermal state, start inhibit signal, at predictive maintenance alert.

Panloob na Paghihiwalay at Kaligtasan ng Tauhan

Available ang MCC na may tumataas na antas ng internal compartmentalization alinsunod sa IEC 61439-1/2 na mga rating ng Form:

● Form 2 : mga functional unit na nakahiwalay sa mga busbar, ngunit ang mga terminal ay maaaring magbahagi ng parehong compartment bilang unit

● Form 3 : lahat ng functional unit na pinaghihiwalay sa isa't isa at sa mga busbar; mga terminal na hiwalay sa mga busbar ngunit hindi kinakailangan sa isa't isa. Ito ang karaniwang pagtutukoy para sa mga pang-industriyang halaman.

● Form 4 : kumpletong paghihiwalay ng mga busbar, functional unit, at terminal — bawat isa ay nasa sarili nitong compartment. Tinukoy ito para sa mga aplikasyon ng mataas na kritikal sa langis at gas o iba pang mga mapanganib na industriya.

Ang panloob na arc-fault containment ay idinisenyo upang i-redirect ang arc energy palayo sa operator sa pamamagitan ng mga pressure-relief vent sa itaas ng enclosure, na nasubok sa ilalim ng panloob na mga kondisyon ng arc ayon sa IEC 61641 kung saan tinukoy. Awtomatikong nagsasara ang mga shutter sa mga koneksyon sa busbar habang inaalis ang isang na-withdraw na unit, na pumipigil sa hindi sinasadyang pakikipag-ugnay sa mga live na busbar.

Control Interface at Intelligent Motor Management

Ang isang nakalaang control compartment sa loob ng bawat starter unit o sa itaas ng mga functional unit ay naglalaman ng PLC remote I/O, communication gateway, interposing relay, at marshalling terminals. Ang motor run, stop, fault, at status feedback ay ipinapadala sa DCS sa pamamagitan ng fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Ang mga relay ng matalinong pamamahala ng motor sa bawat unit ay patuloy na sumusukat sa kasalukuyang, boltahe, kapangyarihan, enerhiya, at balanse ng bahagi ng motor, na nagpapadala ng data na ito sa pamamahala ng asset ng planta o predictive maintenance platform. Binibigyang-daan nito ang mga operator na matukoy ang mga masasamang kondisyon ng motor — pagtaas ng friction ng bearing, pagkasira ng impeller, o pagkasira ng winding — bago sila magdulot ng hindi planadong biyahe.

Enclosure at Environmental Adaptation

Ang karaniwang MCC enclosure ay gawa mula sa 2.0mm galvanized steel sheet na may powder-coated finish, na nakakamit ng IP42 na proteksyon na angkop para sa mga panloob na electrical room. Para sa maalikabok na pang-industriya na kapaligiran — mga minahan, halaman ng semento, pagpoproseso ng kahoy — Ang mga enclosure ng IP54 o IP55 na may na-filter na bentilasyon o mga air-to-air heat exchanger ay namamahala sa panloob na paglamig habang hindi kasama ang mga particulate na nasa hangin. Para sa mga outdoor installation, available ang mga IP65 enclosure na may thermostatically controlled na anti-condensation heaters, rain canopie, at stainless steel hardware. Sa mga tropikal na kapaligiran, pinipigilan ng mga conformally coated PCB at sealed connectors ang pagsubaybay na dulot ng moisture.

Pagsubok at Pagtitiyak ng Kalidad

Ang bawat MCC Panel ay sumasailalim sa isang tinukoy na factory acceptance test program: busbar continuity at insulation resistance measurement; pangunahin at pangalawang pagsubok sa iniksyon ng mga relay ng proteksyon; contactor, starter, at interlock functional simulation; withdrawable unit insertion at withdrawal testing; at pagpapatunay ng network ng komunikasyon. Ang isang buong ulat ng FAT ay inihahatid sa bawat MCC, kasama ng mga single-line na diagram, mga drawing ng layout, at mga manual ng pagpapatakbo. Ang MCC ay idinisenyo, ginawa, at sinubukan sa IEC 61439-1/2, na may pagmamarka ng CE at opsyonal na UL, UKCA, o iba pang panrehiyong certification.

Bakit Pumili ng Mga Panel ng Csivei MCC?

Ang factory-engineered MCC Panel solution ay pinili para sa napatunayang kakayahan nitong matugunan ang lahat ng kinakailangan:

● Ang mga standardized withdrawable starter units (hanggang 250A) ay pinahihintulutan ang mabilis na pagpapalit ng anumang motor starter nang hindi nagpapasigla sa buong seksyon ng MCC

● Tiniyak ng Type 2 co-ordinated na proteksyon ng motor na ang mga short-circuit fault ng motor ay aalisin nang walang pinsala sa bahagi ng starter

● Ang 65kA-rated busbar system na may arc-fault containment at Form 3 internal segregation ay nagbigay ng kinakailangang antas ng kaligtasan

● Intelligent motor management relay na may Profibus DP communication sa bawat starter unit na nagpapadala ng real-time na data ng motor sa SCADA — kasalukuyan, power, oras ng pagtakbo, bilang ng mga pagsisimula, thermal capacity na ginamit, at pagkonsumo ng enerhiya — na nagpapagana ng predictive maintenance scheduling

● Ang multi-section line-up integrated air circuit breaker incomers, VFD sections para sa aeration blower, soft-starter section para sa malalaking pump, at standard withdrawable starter sections para sa pangkalahatang motor load — lahat ay nasa loob ng isang karaniwang busbar system

Mga Madalas Itanong

Q1: Ano ang pagkakaiba sa pagitan ng Solar Pump Control System at isang karaniwang distribution board?

Ang isang distribution board ay pangunahing namamahagi ng kapangyarihan sa mga huling circuit na may mga piyus o mga circuit breaker ngunit hindi karaniwang isinasama ang pagsisimula o kontrol ng motor. Pinagsasama ng Motor Control Center ang mga starter ng motor (contactor, overload, at drive), proteksyon ng motor, at control intelligence sa iisang structured assembly — ang bawat functional unit ay partikular na idinisenyo para sa isang motor load, hindi lamang isang generic na circuit. Kasama rin sa mga MCC ang kakayahang mai-withdraw ang unit, busbar segregation, at komprehensibong mga feature ng komunikasyon sa pamamahala ng motor na hindi makikita sa mga distribution board.

Q2: Ilang motor ang kayang tanggapin ng isang Solar Pump Control System?

Ang numero ay depende sa bilang ng seksyon at laki ng yunit. Ang nag-iisang vertical na seksyon ay karaniwang tumatanggap ng 4 hanggang 12 motor starter units depende sa kanilang power rating. Ang multi-section na line-up ng MCC ay kayang tumanggap ng 50, 100, o higit pang mga motor. I-optimize ng aming mga application engineer ang layout batay sa iyong listahan ng motor at mga hadlang sa site.

Q3: Ano ang bentahe ng mga na-withdraw na unit kaysa sa mga nakapirming unit?

Ang mga withdrawable (drawer-type) na unit ay nagbibigay-daan sa isang sira na starter na ihiwalay, pisikal na i-withdraw mula sa MCC, at palitan ng ekstrang — lahat sa loob ng ilang minuto at nang hindi nagpapasigla sa buong seksyon ng MCC. Ang mga pangunahing busbar ay nananatiling live at ang iba pang mga motor circuit ay patuloy na gumagana. Ito ay kritikal para sa tuluy-tuloy na proseso ng mga industriya kung saan ang hindi planadong downtime sa isang motor ay hindi dapat mag-cascade. Ang mga nakapirming unit ay mas mababang halaga ngunit nangangailangan ng seksyon ng MCC na i-de-energised para sa pagpapalit ng starter.

Q4: Ano ang ibig sabihin ng Form 2, Form 3, at Form 4 segregation?

Ang mga ito ay tumutukoy sa antas ng panloob na compartmentalization ayon sa IEC 61439-1/2. Ang Form 2 ay naghihiwalay sa mga functional unit mula sa mga busbar. Ang Form 3 ay nagdaragdag ng paghihiwalay sa pagitan ng mga indibidwal na functional unit. Ang Form 4 ay naghihiwalay din sa mga terminal sa isa't isa at sa iba pang functional unit. Ang mas matataas na form ay nagbibigay ng higit na kaligtasan sa panahon ng pagpapanatili at naglalaman ng mga arc fault na mas epektibo, ngunit mas mahal. Irerekomenda namin ang naaangkop na form batay sa iyong pilosopiya sa pagpapatakbo at pagpapanatili.

Q5: Anong short-circuit rating ang kailangan ko para sa aking MCC?

Ito ay tinutukoy ng inaasahang fault current sa punto kung saan kumokonekta ang MCC, na depende sa upstream transformer kVA rating, impedance, at cable impedance. Ang mga karaniwang pang-industriyang installation ay nangangailangan ng 50kA o 65kA sa 400V. Maaaring mangailangan ng 80kA o 100kA ang power station at mga auxiliary board ng malalaking proseso ng planta. Susuriin namin ang data ng iyong system at tutukuyin ang tamang rating.

Q6: Paano nakikipag-ugnayan ang MCC sa aming DCS o SCADA system?

Ang bawat motor starter unit o grupo ng mga unit ay may kasamang interface ng komunikasyon — karaniwang Profibus DP, Profinet, Modbus RTU/TCP, o Ethernet/IP — na kumokonekta sa iyong plant control network. Ang katayuan ng motor (tumatakbo, huminto, nabadtrip), kasalukuyang, enerhiya, at diagnostic na data ay patuloy na ipinapadala. Ang DCS ay maaaring malayuang mag-start/stop ng mga motor at makatanggap ng alarm notification.

Q7: Maaari bang palawigin ang MCC sa hinaharap?

Oo. Ang MCC ay idinisenyo para sa pagpapalawak sa alinmang dulo ng line-up. Inirerekomenda namin ang pagsama ng mga ekstrang vertical na seksyon o mga ekstrang unit slot sa unang pagkakasunud-sunod kung ang mga pagdaragdag ng motor sa hinaharap ay binalak. Ang pagpapalawak ng isang umiiral nang MCC ay nangangailangan ng pagtutugma sa orihinal na rating at disenyo ng busbar, kaya ang pagpapanatili sa orihinal na tagagawa ay mahalaga para sa pagiging tugma.

Q8: Anong maintenance ang kailangan ng MCC Panel?

Kasama sa inirerekomendang pagpapanatili ang: taunang thermal imaging survey ng mga busbar joints at termination point; functional testing ng withdrawable unit interlocks at shutter mechanisms; pag-verify ng mga setting ng proteksyon relay at mga function ng biyahe; paglilinis ng mga filter ng bentilasyon; at inspeksyon ng mga seal at gasket ng pinto. Ang isang detalyadong iskedyul ng pagpapanatili ay ibinigay sa manual ng pagpapatakbo.
