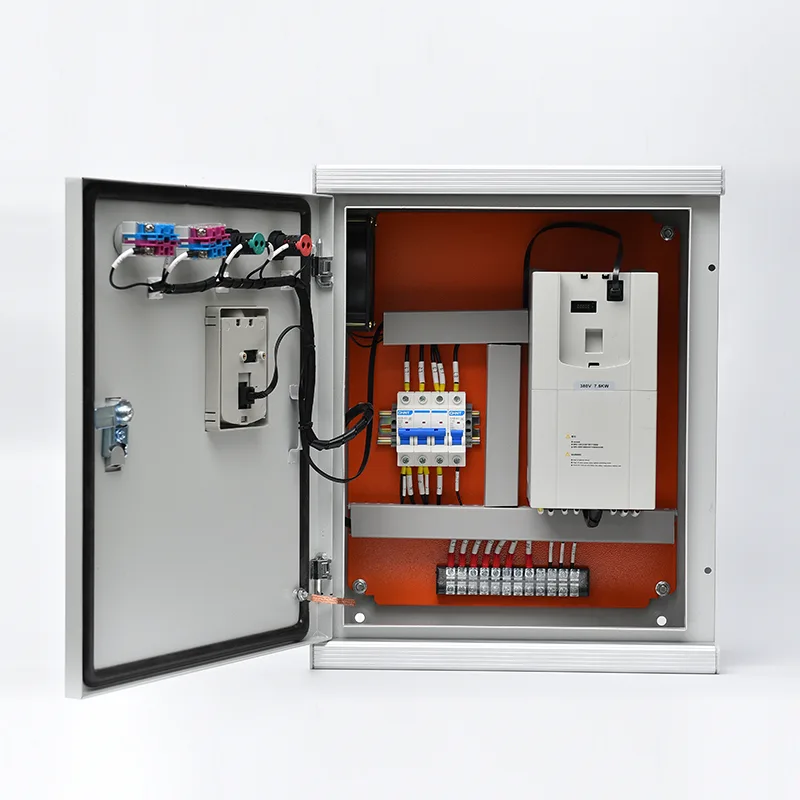

Nakalagay sa isang purpose-built enclosure na may rating na IP42 hanggang IP65, ang cabinet na ito ay nagsasama ng variable-frequency drive unit na may lahat ng kinakailangang power at control infrastructure: incoming mains isolation, line and load reactors para sa harmonic mitigation at proteksyon ng motor cable, input fusing o circuit breaker protection, isang output dV/dt filter o sineatur filter kung kinakailangan, at isang full-featured motor protection suite. Ang mga power rating ay mula 0.75kW hanggang lampas 630kW sa mga karaniwang klase ng boltahe (380V, 400V, 480V, 690V). Ang VFD mismo ay isang high-performance na vector-control drive na naghahatid ng buong torque sa zero speed, na may awtomatikong pag-optimize ng enerhiya at isang pinagsamang PID controller para sa regulasyon ng presyon, daloy, o temperatura. Ang isang door-mount na HMI keypad o touchscreen ay nagbibigay ng lokal na kontrol, parameter access, at diagnostic na impormasyon, habang ang Modbus RTU/TCP, Profibus, Profinet, o Ethernet/IP na mga port ng komunikasyon ay nagbibigay-daan sa malayuang pangangasiwa at pagsasama sa mga sistema ng automation sa buong halaman. Ang isang manu-manong opsyon sa bypass — gamit ang mga contactor o pinagsamang paglipat ng switch — ay nagbibigay-daan sa pagpapatakbo ng motor nang direkta mula sa mains supply upang mapanatili ang pagpapatuloy ng proseso sa panahon ng pagseserbisyo ng drive. Sinasaklaw ng mga comprehensive na function ng proteksyon ang short circuit, overload, overvoltage, undervoltage, phase loss, earth fault, motor stall, at overtemperature, kasama ang lahat ng trip event na naka-log para sa maintenance analysis.
Saanman nakikinabang ang mga kagamitang pinapatakbo ng motor mula sa kontrol ng bilis, kahusayan sa enerhiya, at malambot na pagsisimula, ang VFD Control Panel ay nagbibigay ng isang kumpletong, pre-engineered na solusyon sa pagmamaneho para sa mga aplikasyon sa industriya at imprastraktura.
Ang mga munisipal na supply ng tubig at mga sewage treatment plant ay nagpapatakbo ng malalaking bomba na may variable na pangangailangan sa buong araw. Ang isang VFD Control Panel na nagmamaneho ng borehole, booster, o transfer pump ay nagmo-modulate sa bilis ng motor para mapanatili ang pare-parehong presyon ng tubig o daloy nang walang throttling valve — karaniwang nakakakuha ng 20% hanggang 40% na matitipid sa enerhiya kumpara sa fixed-speed direct-on-line na operasyon. Ang soft-start na kakayahan ay nag-aalis ng water hammer sa mahabang pipeline at binabawasan ang mekanikal na stress sa mga pump impeller, shaft, at coupling. Sa mga aplikasyon ng wastewater, pinipigilan ng awtomatikong ramping ang mga pag-apaw ng dagdag na bayad sa panahon ng pag-agos ng peak na wet-weather. Pinahihintulutan ng mga redundancy-ready na configuration ang duty/standby pump changeover.
Ang malalaking centrifugal at axial fan sa mga power station, planta ng semento, minahan, at mga pasilidad sa pagmamanupaktura ay mainam na mga kandidato sa VFD. Ang cabinet ay nagbibigay-daan sa tumpak na airflow control para sa combustion air, exhaust, dust extraction, o process cooling nang walang inlet vane o damper throttling losses. Ang kontrol ng VFD ng induced-draught at forced-draught na mga fan sa mga boiler at furnace ay naghahatid ng malaking pagtitipid sa enerhiya habang pinapanatili ang pinakamainam na air-to-fuel ratios. Ang mga tagahanga ng smoke extraction at tunnel ventilation ay nakikinabang mula sa feature na override ng bombero ng cabinet, na nagbibigay-daan sa direktang on-line na operasyong pang-emergency anuman ang katayuan ng VFD.
Ang mga screw, reciprocating, at centrifugal compressor sa industriyal na pagpapalamig, paghihiwalay ng hangin, at proseso ng mga aplikasyon ng gas ay gumagana nang mas mahusay sa bahagi ng pagkarga kapag kontrolado ng bilis. Inaayos ng VFD Control Panel ang bilis ng motor ng compressor upang tumugma sa variable na paglamig o pangangailangan sa proseso, pinapanatili ang tumpak na presyon ng pagsipsip o paglabas habang iniiwasan ang pag-load/pagbaba ng mga pagkawala ng enerhiya sa pagbibisikleta. Ang pinagsamang kontrol ng PID na may feedback ng pressure transducer ay nagbibigay ng mahigpit na regulasyon, at nililimitahan ng acceleration ramp control ang kasalukuyang surge ng start-up sa electrical system ng planta.
Ang mga mining conveyor, aggregate crusher, at bulk material handling system ay humihiling ng mataas na panimulang torque at kontroladong acceleration upang maiwasan ang pagkadulas ng sinturon, mekanikal na shock, at pagtapon ng materyal. Ang VFD Control Panel ay naghahatid ng buong torque mula sa zero speed na may mga programmable acceleration ramp, nagpoprotekta sa mga gearbox, coupling, at belt splice. Sa mga aplikasyon ng pandurog, ang kasalukuyang paggana ng limitasyon ng VFD at proteksyon sa stall ay pinoprotektahan ang motor laban sa mga kondisyon ng sobrang karga ng materyal.
Ginagamit ito ng mga central plant HVAC system na may maraming chiller, cooling tower, at water circulation pump para baguhin ang daloy batay sa load ng gusali. Ang mga pangalawang pinalamig na water pump na tumutugon sa differential pressure, cooling tower fan speed control para sa pinakamainam na condenser water temperature, at condenser water pump modulation ay lahat ay nakikinabang mula sa cabinet-integrated na VFD control na may BMS connectivity sa pamamagitan ng BACnet o Modbus.
Ang malakihang center-pivot, drip, at flood irrigation system ay nangangailangan ng pabagu-bagong rate ng paghahatid ng tubig sa buong panahon ng paglaki. Ang VFD Panel sa pump station ay nagbibigay-daan sa operator na pumili ng flow rate sa pamamagitan ng isang simpleng potentiometer, HMI, o remote telemetry signal — eksaktong tumutugma sa output ng pump sa crop water demand at available na alokasyon ng tubig.
Ang VFD Cabinet ay nagsasama ng variable-frequency drive sa lahat ng power management, proteksyon, at control subsystem — naghahatid ng kumpletong solusyon sa pagsisimula at bilis ng motor sa isang solong, pre-tested na enclosure.
Ang papasok na tatlong-phase na supply ay kumokonekta sa isang pangunahing isolator o moulded-case na circuit breaker na na-rate para sa full-load na kasalukuyang ng cabinet at mga pagkawala ng drive. Ang input fusing ay nagbibigay ng semiconductor-rated (aR) na proteksyon para sa VFD's rectifier stage, na may I²t coordination na tinitiyak ang fuse clearing bago masira ang diode sa panahon ng internal faults. Ang isang line reactor o DC link choke ay kasama bilang pamantayan upang mabawasan ang input harmonic current distortion at protektahan ang mga DC bus capacitor ng drive mula sa supply-side voltage spike. Para sa mga pag-install na may makabuluhang background na harmonic distortion o hinihingi ang mga kinakailangan sa koneksyon ng utility, isang passive harmonic filter o aktibong front-end rectifier ay maaaring opsyon.
Ang puso ng cabinet ay isang high-performance na vector-control VFD na gumagamit ng ikaanim na henerasyon na IGBT power modules at isang high-speed DSP o FPGA control core. Available ang open-loop at closed-loop vector control mode — open-loop para sa standard na pump at fan duty, closed-loop na may feedback ng encoder para sa high-torque, low-speed na mga application gaya ng mga extruder o hoists. Naglalabas ang drive ng pulse-width-modulated waveform na may awtomatikong na-optimize na switching frequency, balanse sa pagitan ng motor acoustic noise at drive losses. Kasama sa mga pangunahing tampok ng drive ang:
● Awtomatikong torque boost at slip compensation para sa stable na low-speed na operasyon
● Flying-start na kakayahan upang mahuli ang baybaying motor nang hindi nababadtrip
● Programmable skip frequency para maiwasan ang mechanical resonance
● Integrated na PID controller na may setpoint ramp, sleep/wake logic, at dual-channel na feedback para sa mga pump staging application
Depende sa distansya ng cable sa pagitan ng cabinet at motor, kasama ang output filtering:
dV/dt filter: nililimitahan ang oras ng pagtaas ng boltahe at ang pinakamataas na boltahe sa mga terminal ng motor para sa cable na tumatakbo hanggang humigit-kumulang 100–150m
Sine filter: nagbibigay ng near-sinusoidal waveform para sa mga cable run na lampas sa 150m at para sa mga submersible pump application kung saan ang motor winding insulation ay sensitibo sa boltahe stress
Ang mga contactor ng output para sa pagpili ng duty/standby na motor ay isinama kung saan kinakailangan. Ang mga function ng proteksyon ng motor — thermal overload, phase loss, kasalukuyang hindi balanse, stall detection, underload (dry-run), at earth fault — patuloy na tumatakbo sa software ng drive at dinadagdagan ng mga panlabas na overload relay kapag tinukoy.
Ang manu-manong bypass circuit — na binuo gamit ang mga contactor na may marka ng tungkulin o isang mechanically interlocked transfer switch — ay nagbibigay-daan sa motor na direktang patakbuhin mula sa mains supply habang ang VFD ay nakahiwalay para sa servicing. Ang bypass ay idinisenyo para sa off-load transfer: ang motor ay dapat ihinto bago lumipat sa pagitan ng VFD at bypass mode. Pinipigilan ng pinagsamang electrical at mechanical interlocking ang hindi sinasadyang back-feeding ng mains power sa drive output terminals, na magdudulot ng malaking pinsala. Ang isang opsyonal na awtomatikong bypass configuration ay gumagamit ng programmable logic relay o maliit na PLC para pamahalaan ang tuluy-tuloy na drive-to-mains transfer sa VFD trip, na pinapanatili ang pagpapatuloy ng proseso sa mga kritikal na aplikasyon.
Para sa mga application kung saan dapat magbahagi ang maraming motor sa isang drive (sequential duty), ang cabinet ay may kasamang per-motor output contactor na may PLC-based na sequencing logic. Para sa mga multi-motor na application na nangangailangan ng naka-synchronize na bilis — tulad ng mga twin conveyor o multi-fan air-cooled condenser — ang mga indibidwal na output inverter ay hinihimok mula sa isang karaniwang DC bus o naka-synchronize sa pamamagitan ng high-speed inter-drive na komunikasyon, na may master/slave speed at torque control.
Ang interface ng operator na naka-mount sa pinto ay nagbibigay ng lokal na simula/stop, speed reference (sa pamamagitan ng potentiometer o keypad entry), mode selection (VFD/Bypass/Off), at system status indication. Available ang graphical na HMI touchscreen para sa mga kumplikadong multi-motor o process-loop na application, na nagpapakita ng real-time na mga parameter ng operating, data ng trend, mga log ng alarma, at mga sukatan ng pagkonsumo ng enerhiya.
Sinusuportahan ng mga port ng komunikasyon ang lahat ng pangunahing protocol sa industriya: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, at BACnet. Inilalantad ng drive ang isang komprehensibong set ng data — bilis, kasalukuyang, torque, kapangyarihan, boltahe ng DC bus, temperatura, oras ng pagtakbo, at pagkonsumo ng enerhiya — sa supervisory SCADA, DCS, o BMS. Ang mga remote start/stop at speed reference command ay tinatanggap, na may mga heartbeat timeout at configurable fallback na mga diskarte kung mawawala ang komunikasyon.
Ang cabinet na nakatayo sa sahig ay gawa mula 1.5mm hanggang 2.0mm galvanized o stainless steel sheet, patuloy na hinangin at pinahiran ng pulbos. Ang mga rating ng proteksyon mula sa IP42 hanggang IP65 ay nababagay sa mga kondisyon ng site:
● IP42/IP43: panloob na mga silid ng kuryente at mga sentro ng kontrol ng motor
● IP54/IP55: dust-prone industrial environment, pump station, at semi-exposed na lokasyon
● IP65: panlabas na pag-install na may pagkakalantad sa ulan at alikabok
Gumagamit ang thermal management ng kalkuladong kumbinasyon ng natural na convection, filtered forced-air ventilation na may mga fan na kinokontrol ng temperatura, at, sa mga high-power o high-ambient na installation, air-to-air heat exchanger o air conditioning unit. Ang panloob na pagtaas ng temperatura ng cabinet ay napatunayan sa pamamagitan ng pagkalkula laban sa pinakamataas na temperatura ng pagpapatakbo ng tagagawa ng VFD, karaniwang 40°C hanggang 50°C na kapaligiran depende sa pagbaba.
Ang bawat VFD Cabinet ay sumasailalim sa isang tinukoy na factory acceptance test: power-circuit continuity at insulation resistance, VFD parameter upload at verification laban sa aprubadong iskedyul ng parameter, control wiring point-to-point, functional simulation ng start/stop, speed control, bypass transfer (kung saan nilagyan), at safety interlock verification. Ang buong dokumentasyon ng FAT ay ibinigay. Ang kabinet ay idinisenyo at ginawa ayon sa IEC 61439-1/2, na ang lahat ng mga bahagi ay may markang CE at UL na sertipikasyon na magagamit kung kinakailangan.
Q1: Ano ang pagkakaiba sa pagitan ng pagbili ng VFD at ng VFD Control Panel?
Ang isang standalone na VFD ay nangangailangan ng mga karagdagang bahagi para sa kumpletong pag-install: isang upstream circuit breaker o fuse, line at load reactors, mga output filter para sa mahabang cable run, isang bypass circuit kung kailangan ang process continuity sa panahon ng drive service, at isang enclosure na may thermal management. Isinasama ng VFD Control Panel ang lahat ng ito — pre-engineered, pre-wired, at pre-tested — sa iisang assembly. Inaalis nito ang mga hindi alam na disenyo sa site, binabawasan ang oras ng pag-install, at nagbibigay ng isang punto ng warranty para sa kumpletong sistema ng pagmamaneho ng motor.
Q2: Anong mga power rating at boltahe ang available?
Ang mga karaniwang configuration ay sumasaklaw sa 0.75kW hanggang 630kW sa 380V, 400V, 480V, at 690V na tatlong-phase na supply. Available ang mas mataas na power rating kapag hiniling. Ang bawat cabinet ay binuo para sa partikular na data ng nameplate ng motor na ibibigay mo — kapangyarihan, boltahe, full-load na kasalukuyang, at tungkulin.
Q3: Gaano kalayo maaaring tumakbo ang motor cable sa pagitan ng cabinet at ng motor?
Ang mga limitasyon sa haba ng cable ay depende sa output filtering na naka-install. Nang walang pag-filter, karaniwang nililimitahan ng manufacturer ng VFD ang mga cable run sa 50m. Pinapalawak ito ng dV/dt filter sa humigit-kumulang 150m. Ang isang sine filter ay nagpapahintulot sa cable na tumakbo nang lampas sa 300m at lubos na inirerekomenda para sa mga submersible pump at motor na may hindi alam o may edad na winding insulation. Pipili kami ng naaangkop na filter ng output batay sa iyong data ng pag-install.
Q4: Maaari bang kontrolin ng cabinet ang maraming motor?
Oo, sa ilang configuration: sequential duty (isang VFD, maraming motor, isa lang ang tumatakbo sa isang pagkakataon na may mga output contactor na pumipili ng aktibong motor), synchronous multi-motor (maraming VFD sa isang cabinet na nagbabahagi ng DC bus o nakikipag-usap para sa master/slave speed matching), o independent control (multiple independent VFDs sa isang mas malaking cabinet). Sabihin sa amin ang iyong aplikasyon at gagawin namin ang tamang topology.
Q5: Paano isinasama ang VFD Control Panel sa aking planta na SCADA o DCS?
Ang port ng komunikasyon ng VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, o BACnet — ay direktang kumokonekta sa iyong supervisory system. Available ang lahat ng data ng pagpapatakbo, alarma, at diagnostic. Ang two-way na kontrol (remote start/stop, speed reference) ay suportado, na may configurable communication-loss behavior para matiyak ang ligtas na operasyon kung mabigo ang network.
Q7: Anong maintenance ang kailangan ng cabinet?
Ang regular na pagpapanatili ay diretso: kalahating-taunang paglilinis o pagpapalit ng mga filter ng bentilasyon, taunang thermographic na inspeksyon ng mga pagwawakas ng kuryente, at taunang pagsusuri sa pagganap ng bypass circuit at mga interlock na pangkaligtasan. Ang VFD mismo ay may tinukoy na buhay ng serbisyo para sa mga DC link capacitor at cooling fan nito — karaniwang 5 hanggang 10 taon depende sa mga kondisyon ng pagpapatakbo — at ito ay mga mapapalitang bahagi. Ang buong iskedyul ng pagpapanatili ay nakadokumento sa manual ng pagpapatakbo.
Q8: Maaari bang gumana ang cabinet sa isang maalikabok o mataas na temperatura na kapaligiran?
Oo. Pinipili ang rating ng proteksyon ng enclosure at diskarte sa pamamahala ng thermal batay sa mga kundisyon ng iyong site. Para sa mga maalikabok na kapaligiran, tinukoy ang IP55 o IP65 na may fine-filtration intake filter. Para sa mga nakapaligid na temperatura na higit sa 40°C, ang pagpapababa ng VFD, air conditioning ng cabinet, o mga air-to-water heat exchanger ay tinitiyak ang ligtas na mga panloob na kondisyon. Susuriin namin ang data ng iyong site sa yugto ng engineering at imumungkahi ang naaangkop na pagpapatigas sa kapaligiran.
Isang Regional Water Utility — Programa sa Modernisasyon ng Pump Station
Isang panrehiyong utilidad ng tubig sa South America ang nagpatakbo ng mahigit 60 borehole at booster pump station sa buong distribution network nito, na nagsisilbi sa populasyon na humigit-kumulang dalawang milyon. Maraming mga istasyon ng pump ay dekada na ang edad, gamit ang fixed-speed direct-on-line starter na may mga throttling valve para sa flow control. Ang utility ay nahaharap sa tumataas na mga gastos sa enerhiya, madalas na pump at pipework na pagkabigo mula sa water hammer at mekanikal na stress, at pagtaas ng kahirapan sa pagkuha ng mga kapalit na bahagi para sa hindi na ginagamit na control hardware.
Pinili ng utility na gawing moderno ang mga pump station nito gamit ang VFD control sa isang phased program, na tinatarget muna ang 20 pinakamalaking istasyon. Ang bawat istasyon ay nagpakita ng katulad na profile: dalawa hanggang apat na duty/standby na pump set (45kW hanggang 200kW), mahabang motor cable run (madalas na lumalagpas sa 150m sa mga submersible borehole pump), maalikabok na semi-outdoor na kapaligiran sa mga malalayong lokasyon, at limitadong on-site na suporta sa kuryente para sa kumplikadong pagpapanatili ng system.
● Ang solusyon sa VFD ay kailangang tumanggap ng mahabang cable run sa mga submersible pump nang hindi nakakasira ng motor winding insulation
● Ang manual bypass ay ipinag-uutos upang mapanatili ang supply ng tubig sa panahon ng VFD servicing, dahil maraming mga istasyon ang walang standby pump redundancy
● Napakahalaga ng kakayahan sa malayuang pagsubaybay para mabawasan ang magastos na pagbisita sa site
● Ang electrical installation ay kailangang kumpletuhin ng mga lokal na kontratista na may kaunting karanasan sa pagkomisyon ng VFD
Pagkatapos suriin ang parehong component-sourced VFD retrofits at integrated VFD Control Panels, pinili ng utility ang cabinet approach. Ang mga benepisyo ay malinaw:
● Bawat cabinet ay factory-engineered na may mga output sine filter na tumugma sa partikular na haba ng cable at uri ng insulation ng motor, na inaalis ang anumang panganib ng pinsala sa winding ng motor mula sa mga reflected wave voltage spike
● Ang integrated manual bypass circuit, pre-wired at nasubok, ay nagbigay ng kumpiyansa sa utility na ang supply ng tubig ay magpapatuloy sa anumang kaganapan ng serbisyo ng VFD
● Ang HMI na naka-door na HMI at ganap na naka-parameter na VFD ay na-factory-loaded ng data ng pump curve, mga setting ng kontrol sa presyon ng PID, at mga standard na threshold ng proteksyon ng utility — na nagbibigay-daan sa mga lokal na kontratista na i-commission ang bawat cabinet sa pamamagitan lamang ng pagkonekta sa mains supply, pump motor, at pressure transducer
● GPRS/4G remote monitoring modules sa bawat cabinet na nagpadala ng operational data — daloy, presyon, pagkonsumo ng enerhiya, oras ng pagtakbo, status ng alarma — direkta sa gitnang SCADA platform ng utility
Ang mga enclosure na may rating na IP55 na may mga fine-filtration intake at sunshade canopies ay angkop sa maalikabok, nakalantad na mga kapaligiran ng pump station
Dalawampung VFD Cabinets (45kW hanggang 200kW) ang ginawa, bawat isa ay may output sine filter, manual bypass, IP55 enclosure, GPRS remote telemetry, at pre-configured PID pressure control. Ang mga cabinet ay ipinadala bilang kumpleto, nasubok sa pabrika na mga yunit. Ang mga lokal na kontratista ng kuryente ay nag-install at nag-commission ng mga cabinet sa pagkakasunud-sunod sa loob ng 10-buwang programa. Ang suporta sa remote commissioning ay ibinigay ng mga inhinyero ng tagagawa sa pamamagitan ng video link para sa unang tatlong istasyon; ang mga kasunod na istasyon ay independyenteng inatasan ng mga lokal na koponan gamit ang standardized na dokumentasyon.
Ang pagkonsumo ng enerhiya sa 20 modernized na istasyon ay nabawasan ng average na 32% kumpara sa nakaraang throttling-valve na operasyon, na ang mga VFD ay tumutugma sa bilis ng pump nang eksakto sa demand ng system.
Bumaba nang husto ang mga gastos sa pagpapanatili ng pump at pipework: inalis ang mga kaganapan sa water hammer, at pinahaba ang buhay ng pump bearing at seal sa pamamagitan ng soft-start ramping.
Walang isang pagkabigo sa pagkakabukod ng motor ang naganap sa 20 istasyon na may cable na tumatakbo hanggang 250m, na nagpapatunay sa detalye ng sine filter.
Sinusubaybayan na ngayon ng central operations team ng utility ang lahat ng 20 istasyon mula sa iisang SCADA dashboard, tumatanggap ng mga awtomatikong SMS alarm para sa anumang pump trip o pressure deviation — binabawasan ang mga reaktibong pagbisita sa site nang higit sa 60%.
Ang tagumpay ng unang yugto ay humantong sa utility na palawigin ang programa sa natitirang 40 pump station, na nag-standardize sa parehong detalye ng VFD Cabinet at nagbibigay-daan sa pare-parehong pagsasanay sa pagpapanatili at imbentaryo ng mga ekstrang bahagi sa buong network.
