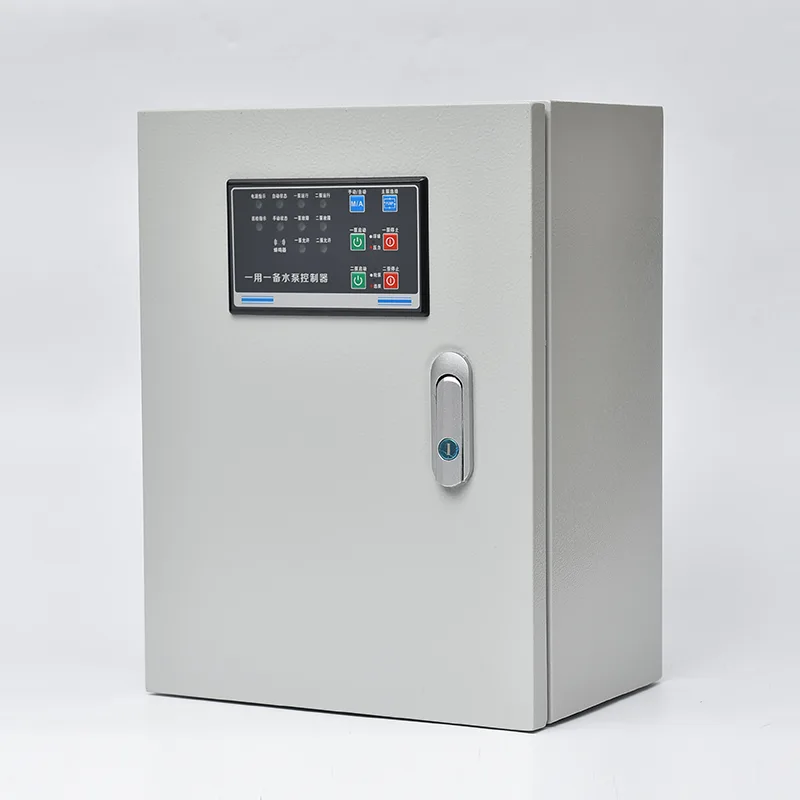

Bumili ng kalidad na Water Treatment Pump Control Panel mula sa nangungunang tagagawa ng China na CSIVEI. Isinasama nito ang mga papasok na circuit breaker, pump contactor o soft starter, overload relay, programmable logic controller o dedikadong pump controller, at level sensor interface sa iisang floor-standing o wall-mount enclosure. Ang mga power rating ay sumasaklaw sa 0.75 kW hanggang 250 kW sa 380–480 V na tatlong yugto. Ang liquid level detection ay tumatanggap ng mga input mula sa float switch, hydrostatic pressure transmitter, o ultrasonic sensor — awtomatikong sinisimulan ng controller ang duty pump habang napuno ang sump, nagdadala ng assist pump kung lumampas ang inflow sa single-pump capacity, at ina-activate ang high-level na alarm output kung patuloy na tumataas ang mga level. Pinapaikot ng isang awtomatikong pagpapalit na function ang papel ng lead pump batay sa mga oras ng pagtakbo o bawat ikot ng pagsisimula, na binabalanse ang mekanikal na pagkasuot. Ang bawat pump circuit ay indibidwal na protektado laban sa labis na karga, short circuit, phase loss, at phase reversal. Ang mga karagdagang proteksyong partikular sa duty ng dumi sa alkantarilya — gaya ng pagsubaybay sa pagtagas ng seal, pagsubaybay sa temperatura ng bearing, at pagtukoy ng pagbara ng bomba sa pamamagitan ng undercurrent o overload profiling — ay isinama upang mahuli ang mga problema bago mangyari ang pinsala sa motor. Ang isang HMI na naka-mount sa pinto ay nagpapakita ng antas ng sump, katayuan ng bomba, oras ng pagtakbo, at kasaysayan ng pagkakamali. Ang komunikasyon sa pamamagitan ng Modbus RTU/TCP o opsyonal na 4G gateway ay nagbibigay-daan sa malayuang pagsubaybay at pagsasama ng SCADA. Gumagamit ang enclosure ng galvanized steel na may anti-corrosion powder coating, na may rating na IP55 standard o IP65 para sa outdoor installation.
Mula sa mga municipal sewage lift station hanggang sa pang-industriyang paghawak ng effluent, ang Water Treatment Pump Control Panel ay nagbibigay ng automated, hindi nag-aalaga na pump management para sa pinaka-hinihingi na wastewater environment.
Ang mga network ng alkantarilya sa lungsod ay umaasa sa mga istasyon ng elevator upang itaas ang wastewater mula sa mga mababang lugar ng koleksyon patungo sa mga gravity mains o mga planta ng paggamot. Ang control panel ay namamahala ng isa hanggang apat na submersible pump sa isang wet well configuration, awtomatikong inaayos ang pagpapatakbo ng pump dahil nag-iiba ang pag-agos sa araw-araw na mga pattern ng paggamit. Ang mga high-level na alarm output ay kumokonekta sa telemetry system para sa central SCADA notification, habang tinitiyak ng alternation function ang balanseng pump wear sa naka-install na fleet.
Sa loob ng mga planta ng paggamot, pinangangasiwaan ng mga istasyon ng bomba ang hilaw na paggamit ng dumi sa alkantarilya, pangunahing paglilipat ng putik, pagbabalik ng activated sludge, at ginagamot na effluent discharge. Ang panel ay namamahala sa bawat pump set nang nakapag-iisa, na may pinagsamang pagsubaybay para sa pagtagas ng seal at temperatura ng tindig na kritikal upang maiwasan ang pagkasira ng submersible motor sa mga application na tuluy-tuloy na tungkulin. Ang komunikasyon sa planta ng SCADA ay nagbibigay ng real-time na daloy, enerhiya, at data ng pagkakamali.
Ang pagpoproseso ng pagkain, kemikal, tela, at mga operasyon sa pagmimina ay bumubuo ng effluent na may mga katangiang humahamon sa mga karaniwang kontrol ng pump — mga corrosive na likido, mataas na solidong nilalaman, mataas na temperatura, o fibrous na materyal. Ang mga profile ng proteksyon ng motor ng panel ay maaaring i-tune upang matukoy nang maaga ang pagbara ng bomba, na nagpapasimula ng isang awtomatikong pag-ikot ng pag-reverse-and-retry upang alisin ang mga sagabal sa impeller bago tumawag para sa interbensyon ng operator.
Ang malalaking office park, shopping center, at multi-tower residential development na tumatakbo sa ibaba ng municipal sewer grade ay nangangailangan ng maaasahang basement sump pump control. Ang panel ay nagbibigay ng ganap na automated na operasyon na may mataas na antas na mga output ng alarma na konektado sa sistema ng pamamahala ng gusali, na tinitiyak na walang panganib ng pag-backup ng dumi sa alkantarilya sa mga inookupahang espasyo. Ang compact wall-mount configuration nito ay nababagay sa limitadong espasyo ng silid ng halaman na tipikal ng mga komersyal na basement.
Ang mga istasyon ng stormwater na namamahala sa runoff sa panahon ng malakas na pag-ulan ay nahaharap sa mahabang panahon ng walang ginagawa na sinusundan ng biglaang, matinding pag-agos. Nag-aalok ang panel ng rain-mode activation scheme: kapag natanggap ang storm trigger mula sa rain gauge o tumataas na antas ng balon, lahat ng pump ay pumapasok sa priority-start sequence. Ang mabilis na paghahalili sa panahon ng pinalawig na storm pumping ay humahadlang sa anumang solong bomba na madala ang buong thermal load.
Ang mga istasyon ng bomba ng dumi sa alkantarilya sa kanayunan o dispersed na mga lokasyon ay nakikinabang mula sa ganap na automation ng panel at kakayahan sa malayuang pagsubaybay. Ang built-in na 4G gateway o radio telemetry interface ay nagpapadala ng pump status, sump level, at data ng alarma sa isang central operations center. Maaaring kilalanin ng mga operator ang mga alarma at i-reset ang mga biyahe nang malayuan, na lubhang binabawasan ang gastos at pagkaantala ng mga pagbisita sa site sa mga istasyon na maaaring daan-daang kilometro ang layo.
Pinagsasama ng Water Treatment Pump Control Panel ang level-based na pump sequencing, dumi-duty-specific na proteksyon ng motor, at matatag na pagpapatigas sa kapaligiran sa isang solong factory-tested na assembly.
Tumatanggap ang controller ng isa o maraming level na signal mula sa float switch (discrete, karaniwang apat na level: stop, lead pump start, lag pump start, high alarm) o tuluy-tuloy na 4–20 mA analogue input mula sa isang hydrostatic pressure transmitter o ultrasonic sensor. Kapag tumaas ang antas ng sump sa lead start point, magsisimula ang duty pump. Kung lumampas ang inflow sa single-pump discharge rate at patuloy na tumataas ang level sa lag start point, magsisimula ang controller ng assist pump. Kapag bumaba ang level sa stop point, hihinto ang lahat ng pump. Ang mataas na antas ng alarma ay nagti-trigger kung ang sump ay umabot sa isang kritikal na threshold - na nagpapahiwatig ng pag-agos na lampas sa kapasidad ng pumping o isang pump failure - at ang signal na ito ay ipinadala sa telemetry system bilang isang priority alarm. Ang isang nako-configure na run-on timer ay nagpapanatili sa mga pump na tumatakbo nang panandalian pagkatapos maabot ang stop point upang i-clear ang discharge line, na pumipigil sa solids settlement.
Pinapalitan ng controller ang pagtatalaga ng lead pump sa bawat pump cycle o sa isang na-configure na run-hour na batayan. Ang paghahalili ay nangyayari sa stop point — pagkatapos makumpleto ang kasalukuyang cycle, ang susunod na pump sa sequence ang magiging lead. Kung ang lead pump ay mabigong magsimula o mag-trip sa panahon ng operasyon, awtomatikong itinalaga ng controller ang susunod na available na pump bilang lead at agad itong sinisimulan habang ni-lock out ang faulted pump at gumagawa ng alarma. Tinitiyak ng awtomatikong pagbabagong ito ang tuluy-tuloy na operasyon ng istasyon nang walang interbensyon ng operator.
Higit pa sa karaniwang overload at short-circuit na proteksyon, ang panel ay nagsasama ng mga proteksyon na iniayon sa mga failure mode ng mga submersible sewage pump. Gumagamit ang pagtukoy ng pagtagas ng seal ng conductivity sensor sa oil chamber o seal cavity ng pump. Kung matukoy ang pagpasok ng tubig, ang panel ay magtataas ng alarma — na nagpapahintulot sa pag-iskedyul ng pagpapanatili bago makompromiso ang paikot-ikot na motor — at maaaring i-configure upang i-trip ang pump kung ang pagtagas ay umabot sa kritikal na threshold. Ang pagsubaybay sa temperatura ng bearing ay tumatanggap ng PTC thermistor o PT100 na mga input na naka-embed sa pump motor. Ang sobrang temperatura ay nagti-trigger ng alinman sa isang alarma o isang biyahe depende sa kalubhaan. Gumagamit ang proteksyon ng pump blockage ng motor current profiling: kung ang controller ay nakakita ng biglaang pagbaba ng current sa ibaba ng normal na operating band, na nagpapahiwatig ng isang naka-block o na-snagged na impeller running light, ito ay magsisimula ng isang configurable reverse-and-retry cycle (isa o higit pang maikling reverse-direction ay tumatakbo upang alisin ang obstruction) bago mag-alarma.
Tinutugma ng panel ang paraan ng pagsisimula sa laki ng pump motor at mga hadlang sa supply ng site. Ang direktang on-line na pagsisimula ay nababagay sa mas maliliit na bomba hanggang sa humigit-kumulang 7.5 kW. Binabawasan ng pagsisimula ng star-delta ang inrush para sa mga medium-power na bomba. Tinukoy ang mga soft starter para sa mas malalaking pump kung saan dapat kontrolin ang pagbaba ng boltahe ng supply at kailangang iwasan ang pag-check ng balbula mula sa biglaang pagsisimula. Ginagamit ang mga VFD kung saan kailangan ang variable-speed na operasyon — halimbawa, itinutugma ang bilis ng pump sa pag-agos upang mapanatili ang pare-parehong antas ng wet-well kaysa sa pagbibisikleta sa pagitan ng mga nakapirming on-off na punto.
Ang isang dedikadong control transformer ay nagsu-supply ng 24 VAC o 24 VDC para sa controller, HMI, mga sensor, at mga circuit ng alarma — ganap na nakahiwalay sa motor power path. Ang mga emergency stop na pushbutton sa panel door ay mekanikal na naghihiwalay sa power ng pump. Ang panlabas na safety interlock loop ay tumatanggap ng mga input mula sa wet-well gas detection, mga interlock ng pinto sa pagpasok ng pump station, at thermal protection mula sa anumang upstream na kagamitan.
Ang display ng text na naka-mount sa pinto o touchscreen na may kulay ay nagbibigay ng real-time na antas ng sump, status ng pump, oras ng pagtakbo, bilang ng pagsisimula, kasalukuyang motor, at mga aktibong alarm na may time-stamped na kasaysayan ng pagkakamali. Sinusuportahan ng interface ang manual pump control para sa maintenance, na may auto-restore pagkatapos ng isang na-configure na timeout upang maiwasan ang aksidenteng manual lockout. Ang pagsasaayos ng parameter — mga setpoint ng antas, mga run-on na timer, alternation mode — ay protektado ng password.
Ang karaniwang RS485 Modbus RTU ay kumokonekta sa mga yunit ng telemetry ng istasyon ng bomba. Ang opsyonal na 4G o Ethernet cloud gateway ay nagbibigay ng direktang web at smartphone na access sa pump status, level data, konsumo ng enerhiya, at alarm push notification. Ang isang dry contact alarm output para sa bawat pump fault at ang karaniwang mataas na antas na kondisyon ay karaniwang naka-hardwired sa telemetry system bilang isang priyoridad sa anumang network-based na alarma.
Ang mga istasyon ng bomba ng dumi sa alkantarilya ay nagpapakita ng nakakaagnas na kapaligiran - hydrogen sulphide, kahalumigmigan, at sa ilang mga kaso ay mga kemikal na singaw. Ang enclosure ay gawa sa galvanized steel na may chemical-resistant powder coat finish. IP55 ay pamantayan; IP65 na may selyadong cable entry sa pamamagitan ng compression glands ay tinukoy para sa panlabas o nakalantad na mga pag-install. Gumagamit ang mga filter ng bentilasyon ng naka-activate na carbon media kung saan mahalaga ang pagkakalantad sa H₂S. Ang lahat ng panloob na gawaing metal ay may plated o hindi kinakalawang na asero, at ang mga PCB ay pare-parehong pinahiran laban sa moisture at corrosive na mga gas.
Q1: Anong mga level sensor ang maaaring tanggapin ng panel, at ilang level ang kinokontrol nito?
Tumatanggap ang panel ng mga float switch (karaniwang apat na discrete level), hydrostatic pressure transmitter (4–20 mA), o ultrasonic sensors. Sa mga discrete float, ang mga control level ay humihinto, lead pump start, lag pump start, at high alarm. Gamit ang isang analog sensor, ang mga setpoint na ito ay direktang naka-program sa controller, na nagbibigay ng higit na kakayahang umangkop at malayuang pagsasaayos.
T2: Paano pinangangasiwaan ng panel ang pagbara ng bomba mula sa mga basahan at solido?
Patuloy na sinusubaybayan ng controller ang kasalukuyang motor. Kung ang kasalukuyang ay bumaba nang malaki sa ibaba ng normal na pumping band, ang controller ay makikilala ang isang malamang na pagbara at magsisimula ng isang awtomatikong reverse-and-retry sequence. Ang pump ay pinapatakbo saglit nang pabaliktad upang alisin ang sagabal, pagkatapos ay i-restart pasulong. Kung magtagumpay ang pagtatangka at mag-normalize ang kasalukuyang, magpapatuloy ang operasyon. Kung magpapatuloy ang pagbara pagkatapos ng naka-configure na bilang ng mga pagtatangka, ang pump ay naka-lock out at isang alarma ay nabuo.
Q3: Ano ang mangyayari kung nabigo ang duty pump sa panahon ng operasyon?
Agad na itinalaga ng controller ang nabigong pump bilang hindi available, pinipili ang susunod na available na pump sa sequence ng pag-ikot, sisimulan ito, at itataas ang fault alarm. Tinitiyak ng awtomatikong pagbabagong ito na magpapatuloy ang pumping nang walang pagkaantala. Ang faulted pump ay nananatiling naka-lock hanggang sa ma-acknowledge ang alarma at ma-clear ang fault.
Q4: Paano gumagana ang alternation, at maaari ko bang itakda ito sa run-hour based rotation?
Ang alternation ay nagbabago kung aling pump ang nagsisilbing lead pagkatapos ng bawat kumpletong pump cycle, o sa isang na-configure na run-hour threshold. Ang run-hour-based na pag-ikot ay katumbas ng mekanikal na pagkasuot at seal life sa lahat ng pump. Ang paghahalili ay nangyayari sa stop point kapag ang sump ay walang laman, kaya walang panganib ng mataas na antas na mga kaganapan sa panahon ng pagbabago.
Q5: Anong mga opsyon sa komunikasyon at remote na alarm ang kasama?
Ang panel ay nagbibigay ng: volt-free relay contact para sa karaniwang alarma, mataas na antas ng alarma, at indibidwal na pump fault (para sa hardwired telemetry na koneksyon); RS485 Modbus RTU bilang pamantayan para sa lokal na pagsasama ng SCADA o RTU; at opsyonal na 4G cloud gateway para sa direktang malayuang pag-access sa pamamagitan ng web browser o smartphone app, na may mga push notification alarm.
Q6: Maaari bang tumakbo ang panel sa isang backup generator?
Oo. Nililimitahan ng pump sequencing at soft starter ng panel o star-delta starter ang inrush current, na nagbibigay-daan sa generator na simulan ang mga pump sa loob ng kapasidad nito. Ang isang opsyonal na generator input signal ay maaaring bawasan ang bilang ng mga pump na pinahihintulutang tumakbo nang sabay-sabay kapag nasa backup power, na pumipigil sa generator overload.
Q7: Anong maintenance ang kailangan ng panel?
Buwanang visual na inspeksyon ng mga seal ng pinto, mga filter ng bentilasyon, at panloob na kondisyon. Quarterly check ng power terminations at contactor condition. Taunang functional na pagsubok ng mga level input, mataas na antas ng alarma, alternation logic, at mga safety device. Ang mga hakbang sa proteksyon ng kaagnasan ng panel ay dapat suriin taun-taon sa mga agresibong kapaligiran. Ang mga contactor ay ang pangunahing magagamit na item, na may mga kapalit na agwat na nakasalalay sa dalas ng ikot ng bomba.
Ang isang rehiyonal na awtoridad sa tubig sa United Kingdom ay nagpatakbo ng mahigit 40 na istasyon ng pag-angat ng dumi sa alkantarilya sa mga rural at suburban na lugar, nangongolekta ng wastewater mula sa maliliit na komunidad at ipinobomba ito sa mga sentralisadong gawain sa paggamot. Maraming mga istasyon ay 15 hanggang 25 taong gulang na may luma na mga control panel gamit ang basic float-switch relay logic. Hinarap ng awtoridad ang tumataas na mga gastos sa call-out para sa mga pagbara at pagkabigo ng pump, kawalan ng visibility sa status ng istasyon sa pagitan ng mga naka-iskedyul na inspeksyon, at pagtaas ng kahirapan sa pagkuha ng mga kapalit na bahagi.
Ang mga kasalukuyang panel na nakabatay sa relay ay hindi nag-aalok ng malayuang pagsubaybay, walang pag-detect ng pagbara ng bomba, at walang awtomatikong paghahalili — ang bawat istasyon ay nagpapatakbo ng isang bomba na may manual-duty na standby na nangangailangan ng pisikal na pagbisita upang mapalitan. Ang mga kaganapan sa pagbara sa duty pump ay hindi natukoy hanggang sa ang standby pump ay naalerto din, na nagreresulta sa mga emergency na call-out at paminsan-minsang pagbuhos ng dumi sa alkantarilya. Ang mga istasyon ay kumalat sa 1,500 square kilometers, na ginagawang parehong mabagal at magastos ang reaktibong pagpapanatili.
Nang magplano ang awtoridad ng pag-upgrade ng control system, ang mga bagong panel ay kailangang magkasya sa mga umiiral na kiosk sa itaas ng lupa na walang pagbabago sa sibil, makipag-interface sa parehong mga kasalukuyang float switch at bagong ultrasonic level sensor, at makipag-ugnayan sa pamamagitan ng umiiral na telemetry network ng awtoridad — isang halo ng UHF radio at GPRS na nangangailangan ng mga simpleng dry-contact na alarm output kasama ng data ng Modbus. Nangangailangan din ang detalye ng awtomatikong paghahalili, pagtukoy ng pagbara, at pagsubaybay sa pagtagas ng seal.
Tinutugunan ng factory-engineered panel solution ang bawat pangangailangan sa isang pakete. Ang mga panel ay binuo sa eksaktong mga sukat ng pag-mount ng mga backplane ng kiosk, na iniiwasan ang anumang gawaing istruktura. Tinanggap ng controller ang parehong mga kasalukuyang float switch input at bagong ultrasonic 4–20 mA signal, na nagpapahintulot sa mga istasyon na unti-unting ma-upgrade.
Ang pagtuklas ng pagbara ng bomba ay napatunayang mapagpasyahan. Ang mga naunang pagsubok sa tatlong istasyon ay natukoy na maraming blockage call-out ay talagang pasulput-sulpot na snags na nag-clear sa kanilang mga sarili — ang awtomatikong reverse-and-retry na pagkakasunud-sunod ng panel ay nalutas ang mga ito nang walang interbensyon ng operator. Ang mga paulit-ulit na pagbara lamang ang nag-trigger ng alarma. Ang pagsubaybay sa pagtagas ng seal ay nakakita ng pagpasok ng moisture sa dalawang pump sa panahon ng pag-commissioning, na nagbibigay-daan sa pagpapalit ng pre-emptive bearing bago i-deploy ang mga pump sa regular na serbisyo.
Ang mga output ng alarm ay na-configure upang direktang mag-interface sa mga kasalukuyang UHF telemetry outstation ng awtoridad. Kasama ng Modbus data na available sa SCADA team, nakuha ng awtoridad ang parehong simpleng fault notification at detalyadong station analytics.
Apatnapung prefabricated na panel, na isinaayos para sa mga dual-pump station (1.5 kW hanggang 15 kW), ay ginawa at nasubok sa loob ng apat na buwan at na-install ng electrical team ng awtoridad kasunod ng standardized commissioning procedure. Kasama sa mga panel ang mga soft starter sa mga pump na 7.5 kW at mas mataas, seal leakage at bearing temperature monitoring inputs, blockage detection logic, at parehong float at ultrasonic level compatibility. Ang isang phased rollout ay nakakita ng anim na istasyon na na-upgrade bawat buwan, na ang buong network ay nakumpleto sa loob ng wala pang walong buwan.
● Nabawasan ang emergency pump call-out ng humigit-kumulang 60% sa loob ng unang taon, na hinihimok ng awtomatikong pag-reverse-and-retry na pag-clear ng maliliit na blockage at maagang babala mula sa pagsubaybay sa pagtagas ng seal na nagpapahintulot sa nakaplanong pagpapanatili.
● Pump alternation balanced run hours sa mga duty at standby na pump sa unang pagkakataon sa karamihan ng mga istasyon, na nagpapahaba ng mechanical seal at bearing service interval.
● Nakuha ng SCADA team ang real-time na visibility ng mga antas ng sump, status ng pump, at oras ng pagtakbo sa lahat ng 40 istasyon, na pinapalitan ang dating pag-asa sa lingguhang pisikal na inspeksyon.
● Iniulat ng mga operator na ang standardized na layout ng panel sa lahat ng istasyon ay kapansin-pansing pinasimple ang paghahanap ng fault, dahil alam ng bawat technician kung saan eksaktong matatagpuan ang bawat bahagi at terminal.
● Mula nang pinagtibay ng awtoridad ang parehong detalye ng panel para sa karagdagang 15 istasyon sa isang network extension program.
